Automatisk Wire Coiling Machine: Hvordan det virker, og hvordan man vælger

Hvad en automatisk trådspolemaskine rent faktisk gør - og hvorfor det betyder noget

En automatisk trådspolemaskine vikler, måler og binder tråd eller kabel til konsistente spoler uden operatørindgreb mellem cyklusser. Maskinen trækker tråd fra en forsyningsspole, tæller længde eller vægt til en forudindstillet værdi, vikler spolen med kontrolleret spænding, binder eller taper bundtet, skubber det derefter ud og starter den næste cyklus - alt sammen i en kontinuerlig løkke. Afhængigt af modellen varierer cyklustiden pr. spole fra 8 til 45 sekunder , hvilket betyder, at en enkelt maskine kan producere 80 til 450 færdige spoler i timen. Det outputniveau er fysisk umuligt i hånden og er den centrale årsag til, at producenter investerer i automatisering.

Kategorien dækker over en række undertyper. En grundlæggende viklingsenhed håndterer blød tråd i faste diametre. Højhastighedsvarianter tilføjer servodrevne traverserarme til lagdelt oprulning. Kombinationslinjer omfatter inline skæring, stripning eller etikettering. En fjederspolemaskine deler noget mekanisk DNA - den bøjer også tråden til en gentagen spiralform - men er konstrueret til meget snævrere dimensionstolerancer og højere fjeder-tilbage-kræfter, som normalt fungerer på hårdere legeret tråd mellem 0,1 mm og 20 mm i diameter. Forståelse af disse forskelle hjælper købere med at matche den rigtige maskine til deres faktiske produktionsbehov.

Kernekomponenter, der definerer maskinens ydeevne

Hver automatisk trådspolemaskine er bygget op omkring et lille sæt undersystemer. Hvor godt hvert delsystem er konstrueret bestemmer gennemløb, spolekvalitet og langsigtet pålidelighed.

Fodrings- og spændingskontrolsystem

Tråd kommer ind i maskinen gennem en udretningsenhed og et sæt drivruller. Spændingskontrolsystemet - typisk en danserarm forbundet med en servo- eller pneumatisk cylinder - holder trådfremføringshastigheden og tilbagespændingen konstant uanset den hastighed, hvormed forsyningsspolen vikles af. Ukonsekvent spænding forårsager variation i spolediameteren, løse omviklinger eller knæk. Premium-maskiner bevarer spændingen indeni ±2 % på tværs af hele rullen fra første indpakning til sidste. Budgetmodeller springer ofte over spændingsfeedback med lukket sløjfe, hvilket bliver synligt som diameterdrift, når forsyningsspolen falder til under 20 % kapacitet.

Viklearm eller spindelsamling

Viklearmen drejer om en dorn med fast eller justerbar diameter. På en enkeltarmsmaskine lægger den ene arm ledning i et enkelt gennemløb; på en enhed med to arme eller roterende arme skifter to modstående arme for at halvere cyklustiden. Dorndiameter indstiller den indvendige diameter (ID) af den færdige spole. Justerbare dorner - normalt aktiveret pneumatisk - tillader hurtig skift mellem spolestørrelser uden værktøjsændringer, hvilket er afgørende for kontraktproducenter, der kører flere SKU'er pr. skift. Typisk ID-område på en mellemklasse automatisk trådspolemaskine er 80 mm til 500 mm , selvom specialmaskiner går helt ned til 30 mm for instrumentkabel.

Målesystem

Spolens længde måles med en roterende encoder på drivrullen eller af en lasersensor, der tæller trådforskydning. Vægtbaseret måling - ved hjælp af en inline vejecelle - foretrækkes til applikationer, hvor spolens vægt, ikke længden, bestemmer salgsprisen (almindelig i detailpakket tråd). Encoder-baseret længdemåling opnår nøjagtighed af ±0,1 % til ±0,5 % afhængig af encoderopløsning og drivrulleslip. For kabel af høj værdi, såsom fiberoptisk eller koaksial, er ±0,1 % eller bedre den acceptable tærskel.

Bindende enhed

Når viklingen er færdig, skal spolen sikres. De tre almindelige indbindingsmetoder er: varmeforseglingstapeindpakning, twist-tie-påføring og velcro- eller plastikbånd. Varmeforseglingssystemer er hurtige (under 2 sekunder pr. spole) og giver et rent detailudseende. Twist-tie-enheder er langsommere, men kræver ingen forbrugstape. Stropbånd er standard til tunge industrispoler over 5 kg. Indbindingsenheden er det hyppigste vedligeholdelsespunkt på højproduktionslinjer - bindehoveder på båndenheder har typisk brug for forebyggende vedligeholdelse hver gang 500.000 til 800.000 cyklusser .

Automatisk Wire Coiling Machine vs. Spring coiling maskine : Nøgleforskelle

De to maskintyper forveksles ofte, fordi begge vinder tråd i spiralformede former. I praksis er deres designhensigt, ledningsspecifikationer og outputtolerancer væsentligt forskellige.

En fjederspolemaskine bruger et sæt formværktøjer - et spolepunkt, et pitchværktøj og endeformende fræsere - til at producere dele med præcise mekaniske fjederegenskaber. Maskinen skal kompensere for tilbagespring, som varierer med trådens hårdhed og diameter. CNC fjeder coiling maskiner gør dette automatisk via closed-loop feedback. En automatisk trådspolemaskine har ingen tilsvarende udfordring: den vikler blød, duktil tråd, der holder sin form uden tilbagespringskompensation. Værktøjskompleksiteten og enhedsomkostningerne for en fjederspolemaskine er derfor væsentligt højere — en CNC fjedercoiler til fine tråde starter ved ca. 40.000 USD , mens en entry-level automatisk wire coiling maskine til elektrisk kabel starter omkring $8.000 til $15.000 USD .

Produktionshastighed og gennemløb: Sådan ser tallene faktisk ud

Hastighedsspecifikationer i maskinkataloger kan være vildledende uden kontekst. Producenter angiver maksimal viklingshastighed i meter pr. minut (m/min) - men færdig spoleudgang pr. time afhænger i høj grad af spolestørrelse, bindingsmetode og om skæring er inline eller offline.

Overvej et typisk scenarie: En producent har brug for 50-meters spoler af 2,5 mm² elektrisk ledning, bundet med tape, med en automatisk etiketteringsmaskine inline. Ved en viklingshastighed på 80 m/min tager hver 50-meters spole cirka 37,5 sekunders viklingstid. Tilføj 2 sekunder til tapebinding og 1,5 sekunder til etiketpåføring, og den samlede cyklustid er ca. 41 sekunder – hvilket giver efter cirka 88 spoler i timen . Skift det til 100 meter spoler: vikling tager 75 sekunder, indbinding og mærkning forbliver 3,5 sekunder, den samlede cyklus er 78,5 sekunder - nu er outputtet 46 spoler i timen .

Dette illustrerer, hvorfor spolestørrelsen har lige så stor betydning som maskinens hastighed ved beregning af ROI. En anden maskine på den samme produktionslinje fordobler produktionen til ca. 60-70 % af den første maskines omkostninger (ingen grund til at duplikere glattejernet, forsyningsrullestativet eller styreskabsinfrastrukturen).

Operatør arbejdsbesparelser

Manuel ledningsspolning af en erfaren arbejder producerer omkring 40 til 60 spoler i timen for små spoler (under 25 m) og 20 til 35 spoler i timen for større spoler (50-100 m), med træthed, der reducerer output med 15-25 % over et 8-timers skift. En automatisk trådspolemaskine opretholder sin nominelle hastighed over hele skiftet uden træthedsrelateret variation. Ved en arbejdshastighed på $18/time og en automatiseringscyklus, der erstatter 1,5 FTE-stillinger pr. maskine, opnår en mellemklassemaskine, der koster $25.000, tilbage under 14 måneder ved en to-skiftsdrift - et tal, der stemmer overens med ROI-undersøgelser offentliggjort af flere lednings- og kabelindustriforeninger.

Industrier og applikationer, hvor der bruges automatiske trådspolemaskiner

Maskinen optræder på tværs af en overraskende bred vifte af industrier, hver med specifikke krav til ydeevne.

• Producenter af elektriske ledninger og kabler — det største brugersegment. Emballage kobberleder i standard detaillængder (10 m, 25 m, 50 m, 100 m) til bygge- og boligmarkeder. Spolens udseende og ensartede vægt er nøglekrav.
• Telekommunikationskabelproducenter — spoledatakabel, koaksial og fiberoptiske samlinger. Længdenøjagtighed er afgørende, fordi kunder køber og skærer fra spoler; en 0,5 % længdefejl på en 500 m tromle koster et målbart produkt.
• Leverandører af ledningsnet til biler — Forudskårne og oprullede trådunderenheder leveret just-in-time til samlebånd. Cyklustid og omstillingshastighed dominerer købsbeslutninger her.
• Udbud af landbrug og byggeri — galvaniseret hegnstråd, pigtråd og balletråd oprullet til faste vægte (typisk 5 kg, 10 kg, 25 kg pr. spole). Vægtbaserede målesystemer er standard i dette segment.
• Producenter af forlængerledning og tilbehør til elværktøj — oprullet færdig flerlederledning med støbte stik, hvilket kræver maskiner, der rummer stik, der passerer gennem viklingsbanen.
• Fjeder- og fastgørelsesfabrikker — Ud over dedikerede fjederoprulningsmaskiner kører disse faciliteter ofte separate automatiske spolemaskiner til at pakke rå fjedertråd købt i løs vægt til efterfølgende behandling.

Sådan vælger du den rigtige automatiske trådspolemaskine til din produktionslinje

Købere over- eller underspecificerer ofte maskiner ved at fokusere på en enkelt parameter - normalt viklingshastighed - mens de ignorerer kompatibilitetsproblemer, der skaber reelle problemer efter installationen. En struktureret evaluering ved hjælp af følgende kriterier undgår de mest almindelige indkøbsfejl.

Trådtype og diameterområde

Definer hele spektret af tråddiametre og materialer, som maskinen skal håndtere - ikke kun dit nuværende primære produkt. En maskine, der er dimensioneret til 1,5-6 mm² kobberleder, klarer opgaven i dag, men hvis produktmixet udvides til at omfatte 10 mm² eller 16 mm², kan den eksisterende maskine mangle det nødvendige drejningsmoment eller dornafstand. Bekræft, at maskinens spændingssystem kan håndtere både den stiveste og mest fleksible wire i det planlagte område uden omkonfiguration.

Spolestørrelse og vægtområde

Indvendig diameter, ydre diameter og spolebredde skal alle falde inden for maskinens mekaniske hylster. For tunge spoler — over 8 kg — bekræft, at maskinens udkastningssystem og transportøren (hvis inkluderet) er normeret til den belastning. Spoler, der falder fra en undervurderet ejektor, udvikler løse omviklinger ved stød, hvilket er en almindelig kvalitetsklage, der spores tilbage til mekanisk underspecifikation, ikke operatørfejl.

Målemetode

Vælg mellem længdebaseret (encoder) og vægtbaseret (vejecelle) måling baseret på, hvordan dine kunder specificerer produktet. Sælges pr. meter: brug encoder. Sælges i kilogram eller pund: brug vejecelle. Nogle maskiner tilbyder både i en hybrid konfiguration - nyttigt til faciliteter, der betjener detailkunder (vægt) og handelskunder (længde) fra samme linje.

Bindende systemkompatibilitet

Match indbindingssystemet til din emballagestandard og forsyningskæde for forbrugsvarer. Heat-seal tape-enheder bruger proprietære tape-ruller – bekræft, at maskinen accepterer standard, kommercielt tilgængelige tapebredder (typisk 12 mm eller 19 mm), eller at din leverandør har den proprietære størrelse på lager til en konkurrencedygtig pris. Twist-tie-enheder kræver ingen specielle forbrugsstoffer, men tilføjer 1-3 sekunder pr. cyklus sammenlignet med tapebinding.

Kontrolsystem og integration

Moderne automatiske trådspolemaskiner bruger PLC-baserede styringer (Siemens S7 og Mitsubishi FX-serier er mest almindelige i kinesisk-fremstillet udstyr; Allen-Bradley i nordamerikanske monterede maskiner). Bekræft, at HMI-sproget matcher dine operatørers sprog - et overraskende antal maskiner ankommer med grænseflader, der kun er kinesiske, og som kræver dyr omprogrammering. For Industry 4.0-integration skal du kontrollere, om maskinen understøtter OPC-UA eller Modbus TCP til eksport af produktionsdata til MES-systemer.

Leverandør eftersalgssupport

En wire coiling maskine kører to skift producerer over 300.000 spoler om året . Slid på bindehovedet, kalibrering af encoder og udskiftning af drivrem er rutinemæssige — ikke usædvanlige — vedligeholdelseshændelser. Før køb skal du bekræfte leveringstiden for reservedele, leverandørens fjerndiagnosticeringsevne, og om lokale serviceteknikere er tilgængelige i dit område. Maskiner fra leverandører uden regional støtte kan stå stille i 2-6 uger og vente på dele, hvilket sletter måneders arbejdsbesparelser.

Almindelige kvalitetsproblemer og deres grundlæggende årsager

At forstå fejltilstandene for automatiske trådspolemaskiner hjælper både købere med at evaluere udstyr og produktionsledere med at diagnosticere problemer uden unødvendig nedetid.

• Spolediameter variation mellem spoler - næsten altid spores til inkonsekvent spændingskontrol. Kontroller danserarmens vandringsgrænser, pneumatisk tryk til spændingscylinderen og slid på glatterullen.
• Længdedrift over en produktionskørsel — Encoderslip på drivvalsen, normalt forårsaget af slid på rulleoverfladen eller ophobning af affald. Rengøring af valsen og kontrol af encoderkobling løser 80 % af tilfældene.
• Løse ydre omslag — utilstrækkeligt nedetryk under bindingen, dornens tilbagetrækning for hurtigt, før bindingen er fuldført, eller spolens udstødningspåvirkning. Juster bindingsdvæletiden og dornens tilbagetrækningshastighed i rækkefølge.
• Tapebindingsfejl — eksponering af taperullens fugtighed forårsager klæbemiddelsvigt; varmeforseglingstemperaturdrift forårsager ikke-binding eller brænding. Opbevar tape under klimakontrollerede forhold, og kalibrer forseglingstemperaturen kvartalsvis.
• Tråd knækker ved spolestart — den forreste trådende er ikke fanget korrekt af dornkrogen eller klemmen, før viklingen starter. Dette er et opsætningsproblem ved omskiftning, ikke en maskinfejl - operatører kræver træning i fastspændingssekvensen.

Prisoversigt: Hvad kan du forvente på forskellige budgetniveauer

Prissætning af automatisk trådspolemaskine spænder over en bred vifte. Følgende niveauer afspejler markedspriser fra 2024 for maskiner, der er målrettet mod emballering af elektriske ledninger i mellemvolumen.

Kinesisk-fremstillede maskiner dominerer $8.000-$35.000-segmentet og tilbyder konkurrencedygtige specifikationer. Europæiske og japanske maskiner - især fra producenter i Tyskland, Italien og Japan - koncentrerer sig i $40.000-niveauet og tilbyder typisk snævrere tolerancer, bedre dokumentation og stærkere regionale servicenetværk. For købere i Nordamerika eller Europa, der indkøber fra kinesiske leverandører, medregnet fragt, importafgifter (p.t. 7,5-25 % afhængig af HS-kode og handelsaftalestatus), og installationsomkostninger er afgørende for nøjagtig sammenligning af samlede omkostninger.

Spring coiling maskiner i sammenhæng: Når du har brug for præcision trådformning i stedet

Hvis din applikation involverer produktion af fjedre - kompression, forlængelse, vridning eller flad - i stedet for at pakke elektriske ledninger, er en fjederspolemaskine den korrekte udstyrskategori. Udvælgelseskriterierne og ydeevnebenchmarks adskiller sig helt fra dem for en automatisk trådspolemaskine.

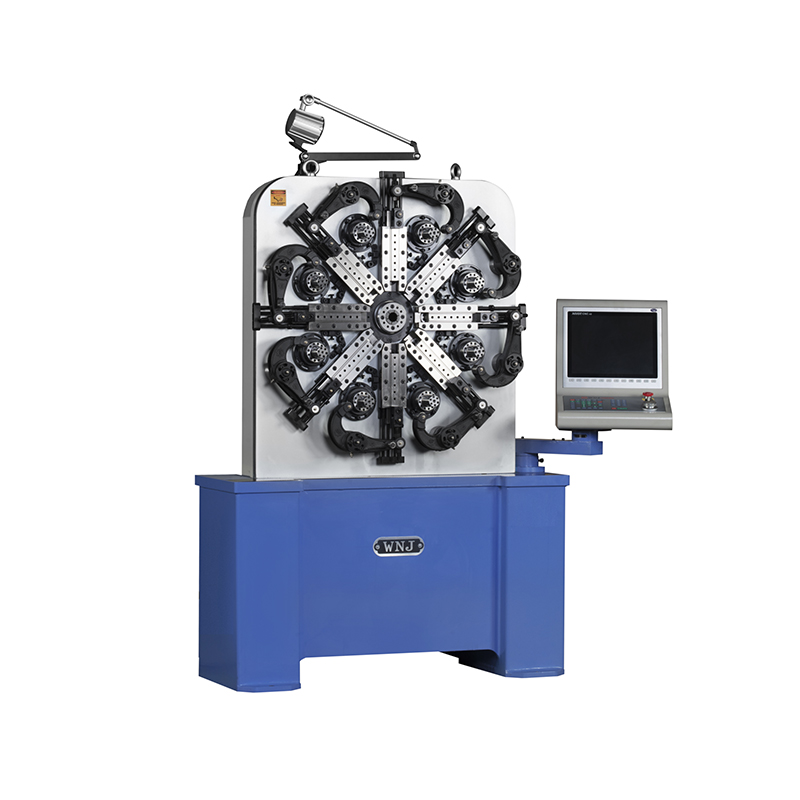

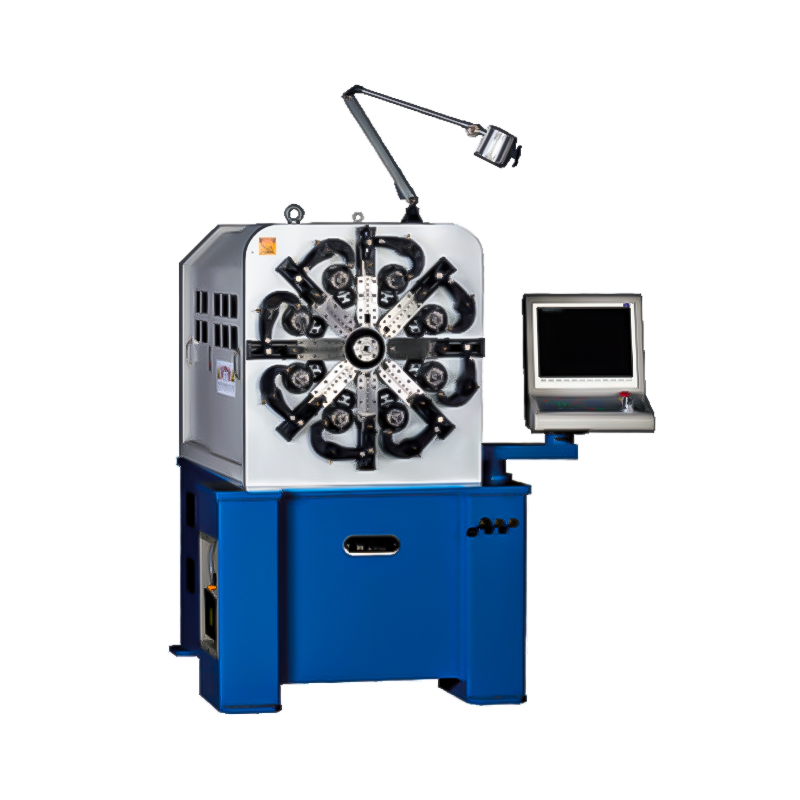

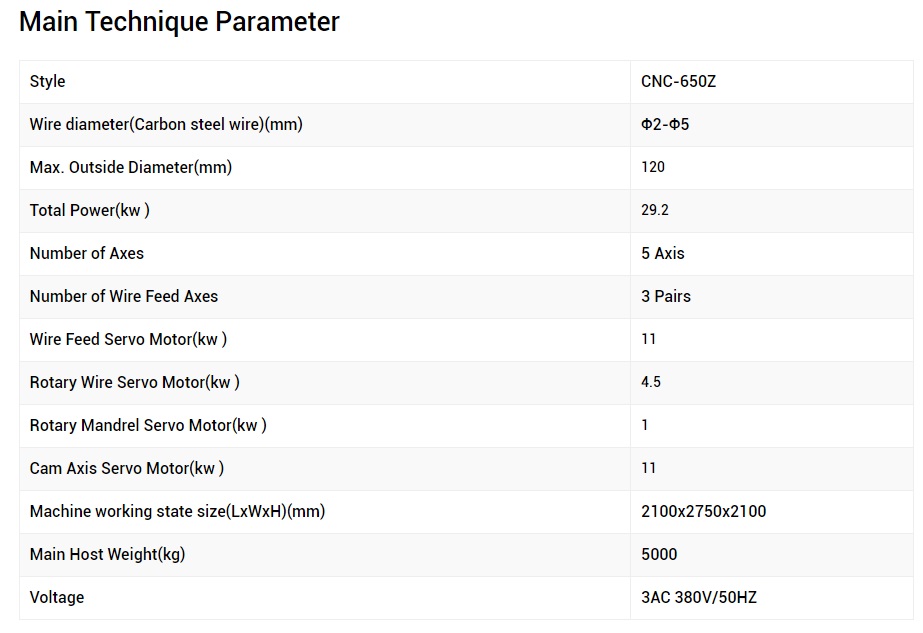

En CNC fjeder coiling maskine producerer fjedre ved at føre hårdttrukket eller forhærdet tråd gennem et sæt formværktøjer under computerkontrol. Maskinen justerer stigning, ydre diameter og slutkonfiguration i realtid baseret på delprogrammet. Avancerede CNC fjeder coiling maskiner - såsom dem fra Wafios (Tyskland), Itaya (Japan) eller Simco (Taiwan) - opnår dimensionel repeterbarhed af ±0,02 mm på ydre diameter og ±0,1 mm på fri længde, hvilket gør dem velegnede til bilventilfjedre, komponenter til medicinsk udstyr og rumfarts aktuatorfjedre.

En vigtig fælles udfordring for både automatiske wire coiling maskiner og fjeder coiling maskiner er trådfremføringskonsistens. Begge er afhængige af præcis trådfremføring for at producere ensartet output. I en fjederspolemaskine frembringer inkonsistens i fremføringen længde- eller stigningsvariation, der fejler dimensionsinspektion. I en trådspolemaskine producerer den spole-til-spole længde variation, der udløser kundeklager. Den tekniske løsning er den samme - servostyrede fremføringsvalser med lukket sløjfe - hvilket forklarer, hvorfor teknologioverførslen mellem de to maskinkategorier er accelereret i løbet af det sidste årti.

Faciliteter, der fremstiller både fjedre og spiraltrådsprodukter (såsom OEM-leverandører af bilkomponenter, der også administrerer deres egen forsyning af trådunderkomponenter), bør budgettere med to separate maskinlinjer. Forsøg på at bruge en fjederrullemaskine til blød trådpakning eller en automatisk trådrullemaskine til fjederproduktion resulterer i dårlig kvalitet, overdreven værktøjsslitage og operatør frustration.

Vedligeholdelsesplan og typiske forbrugsomkostninger

Planlagt vedligeholdelse på en automatisk trådspolemaskine er ligetil. Følgende tidsplan afspejler fabrikantens anbefalinger og erfaring fra højproduktionsfabrikker for elektriske ledninger.

• Dagligt: Rengør trådaffald fra udretningsvalser og viklingsarmens omdrejningspunkt; undersøg bindebåndets bane for klæbemiddelopbygning; kontrollere pneumatiske trykaflæsninger.
• Ugentligt: Smør viklingsarmslejer og drivaksel; verificere encoder-aflæsning i forhold til målt spolelængde på 5 prøvespoler; kontroller dorntilbagetrækningscylinderen for tætningsslid.
• Månedligt: Udskift drivrullens overflade, hvis sliddybden overstiger 0,3 mm; kalibrere vejecelle (vægtmålemaskiner); undersøg twist-tie- eller tapehovedet for slidte skæreblade.
• Årligt: Fuld lejeudskiftning på viklearm; servomotor encoder rekalibrering; PLC batteri udskiftning; fuld pneumatisk kredsløbsinspektion.

Årlige forbrugsomkostninger for en maskine, der kører to skift, omfatter ca $1.200-$2.500 i bindebånd (forudsat 18 mm tape ved 180.000-200.000 spoler om året), $300-$600 i udskiftning af drivrulle og $150-$400 i pneumatiske tætninger og fittings. Samlede årlige vedligeholdelsesomkostninger for en korrekt vedligeholdt maskine i denne driftsprofil kører $2.000–$4.000 USD , eller omkring 8-16 % af den oprindelige maskinkøbspris om året - en overskuelig omkostning i forhold til de genererede arbejdsbesparelser.

Ofte stillede spørgsmål

Kan en automatisk trådspolemaskine håndtere pansrede eller skærmede kabel?

Ja, forudsat at maskinens spændingssystem og dorn er dimensioneret til det stivere kabel. Pansret kabel har en væsentligt højere minimumsbøjningsradius end standardledertråd – kontroller altid mod maskinens specificerede minimumsledningsstivhed, ikke kun diameter. Nogle maskiner designet til fleksible kabler kan ikke generere nok viklingsmoment til at spole armeret kabel uden motoroverbelastning. Bekræft motoreffekten (typisk 2,2-7,5 kW for mellemklassemaskiner) i forhold til kablets påkrævede viklingskraft.

Hvad er forskellen mellem en spolemaskine og en tilbagespolingsmaskine?

En spolemaskine producerer færdige detail- eller distributionsspoler fra bulkforsyning. En opviklingsmaskine overfører tråd fra en stor tromle eller tromle til en anden, normalt for at ændre spoleformat eller kombinere eller opdele batchstørrelser. Nogle maskiner udfører begge funktioner med en tilstandsændring i PLC-indstillingerne. Til de fleste emballageapplikationer er en dedikeret automatisk trådspolemaskine mere passende, fordi dens indbindings- og udkastningssystemer er optimeret til færdig spoleudgang.

Er det muligt at køre flere spolestørrelser på én maskine pr. skift?

På maskiner med receptlagring i PLC'en er skift mellem spolestørrelser et spørgsmål om at vælge den korrekte recept og justere dorndiameteren, hvis det er nødvendigt. Genkaldelse af opskrifter tager under 60 sekunder; dornjustering på pneumatiske systemer tager 2-5 minutter. Maskiner uden opskriftslagring kræver manuel genindtastning af alle parametre, hvilket tager 10-20 minutter og introducerer risiko for operatørindtastningsfejl. For faciliteter, der kører mere end to eller tre spolestørrelser pr. skift, er opbevaring af opskrifter en ikke-forhandlingsbar funktion.

Hvilke certificeringer skal jeg kigge efter, når jeg køber?

CE-mærkning er påkrævet for maskiner, der sælges i Det Europæiske Økonomiske Samarbejdsområde og verificerer overensstemmelse med maskindirektivet (2006/42/EF). For nordamerikanske købere, se efter UL- eller CSA-certificering på det elektriske panel. Kinesiske producenter leverer i stigende grad CE-mærkede maskiner til eksport — bekræft, at certificeringen er udstedt af et akkrediteret notificeret organ, ikke selv-deklareret. Anmod om overensstemmelseserklæring og teknisk konstruktionsdossier som en del af købskontrakten. For industrier med specifikke sikkerhedskrav (fødevaretilstødende ledning, samlingsledning til medicinsk udstyr) kan yderligere certificeringer gælde.

Hvordan forholder en fjederoprulningsmaskine sig til wireoprulningsudstyr i en produktionsfabrik?

I anlæg, der producerer både fjedre og emballerede trådprodukter, eksisterer en fjederoprulningsmaskine og en automatisk trådoprulningsmaskine som helt separate linjer. De deler det fælles inputmateriale - tråd - men tjener helt andre downstream-processer. Fjederspolemaskinen fodrer fjedersamlingen eller varmebehandlingslinjen; den automatiske trådspolemaskine forsyner færdigvarelageret eller forsendelsesområdet. Krydstræning af operatører på begge maskintyper er muligt, men kræver dedikeret træningstid, da tilpasningslogikken, kvalitetskontrolpunkter og vedligeholdelsesprioriteter er væsentligt forskellige mellem de to.
