Knækning af foråret: årsager, slankhedsforhold og forebyggelse

Hvad forårsager knækning i en kompressionsfjeder

Knækning sker, når en trykfjeder belastes forbi et punkt, hvor den ikke længere kan forblive lige langs sin akse, og spolerne skifter sidelæns i stedet for at komprimere jævnt. En fjeder spænder, når dens frie længde er mere end ca. 4 gange dens gennemsnitlige spolediameter, og den ikke understøttes af en stang, hul eller armatur. Dette er et geometriproblem, før det er et materialeproblem: en slank, ustyret fjeder opfører sig som en tynd søjle under belastning, og når først trykkraften passerer en kritisk tærskel, bøjer fjederen sig udad i stedet for at komprimere i en lige linje.

Den praktiske konsekvens er ikke akademisk. En spændt fjeder gnider mod husets væg, slides ujævnt, mister kraftnøjagtighed og binder eller brækker i mange enheder til sidst ved kontaktpunktet. Enhver, der designer med kompressionsfjedre, eller sætter en fjedermaskine op til at producere dem, skal vide, hvor knæklinjen sidder, før fjederen nogensinde bliver belastet i marken.

Slankhedsforholdet: Tallet, der forudsiger knækning

Fjederingeniører bruger et enkelt forhold til at markere knækrisiko før enhver belastningsberegning: den frie længde divideret med den gennemsnitlige spolediameter, skrevet som L/D. Dette er den samme logik, der bruges til slanke søjler i konstruktionsteknik, tilpasset til spiralfjedre.

L/D under 2,6: knækning er ikke et praktisk problem under normal aksial belastning, selv uden styr.
L/D mellem 2,6 og 5,3: knækning bliver mulig afhængigt af slutforhold; en styrestang eller manchet anbefales ofte som en sikring.
L/D over 5,3: fjederen vil spænde under en belastning et godt stykke under dens nominelle kapacitet, medmindre den er styret, og føring behandles som obligatorisk snarere end valgfri.

Disse tal kommer fra klassiske referencer for fjederdesign, såsom Associated Spring/Barnes Groups ingeniørhåndbog og er stadig den baseline, de fleste producenter designer mod i dag. En fjeder med L/D = 4 og frie ender kan miste over 60 procent af sin teoretiske belastningskapacitet til at knække, før den nogensinde når fast højde.

Sluttilstandsfaktorer: hvorfor de samme fjederspænder er forskelligt i forskellige armaturer

Slankhedsforholdet alene fortæller ikke hele historien. Hvordan de to ender af fjederen holdes ændrer den kritiske knækbelastning dramatisk, fordi faste ender modstår den sideværts bøjning, som frie ender ikke kan.

Sluttilstand	Beskrivelse	Relativ sluttilstand konstant
Begge ender fikseret mod rotation	Ender fladt, slebet og firkantet mod stive plader	0.5
En fast, en hængslet	Almindelig i enkeltsidede stempel- eller stempelarmaturer	0.707
Begge ender hængslet (fastgjort)	Frit at dreje, men centreret i begge ender	1.0
En fast, en gratis	Ladning i Cantilever-stil, worst case	2.0

En fjeder, der er fastgjort i begge ender, kan tåle ca. fire gange afbøjningen af den samme fjeder belastet med en fri ende, før knækningen starter. Dette er grunden til, at boltede, fladslebne fjederender så ofte er specificeret i industrielle montager: selve armaturet bliver en del af anti-knækdesignet.

Beregning af den kritiske knækafbøjning

For designere, der har brug for et faktisk tal frem for en tommelfingerregel, kan det kritiske afbøjningsforhold (afbøjning ved knækning divideret med fri længde) estimeres ud fra en standardkurve baseret på L/D og sluttilstandskonstanten, kombineret med fjederindekset og Poissons forhold mellem materialet. I praksis springer de fleste producenter over beregningen i lukket form og trækker i stedet forholdet fra et offentliggjort bukkediagram, og gange det derefter med fjederens frie længde for at få den faktiske kritiske afbøjning i millimeter eller tommer.

Som et arbejdseksempel: en ståltrykfjeder med en fri længde på 60 mm og en middeldiameter på 12 mm har en L/D på 5,0. Med begge ender fast, ligger det kritiske afbøjningsforhold fra et standarddiagram tæt på 0,30, hvilket betyder, at fjederen sikkert kan afbøjes omkring 18 mm, før risikoen for knækning bliver betydelig. Hvis den samme fjeder kun havde en ende fast og en ende fri, ville den sikre afbøjning falde til ca. 6 til 8 mm , en forskel, der er stor nok til at fejle et design, der aldrig blev kontrolleret i forhold til slutbetingelserne.

Den diagrambaserede metode eksisterer, fordi den nøjagtige lukkede løsning til spiralfjederudbukning involverer fjederens effektive bøjning og torsionsstivhed, som begge afhænger af tråddiameter, spolediameter og materialets forskydningsmodul på samme tid. I stedet for at løse dette forhold fra bunden for hver del, holder de fleste fjederingeniører en knækkurve ved hånden, plotter L/D på én akse og aflæser det kritiske afbøjningsforhold fra den tilsvarende endetilstandslinje. Dette er hurtigere på butiksgulvet og kan gentages på tværs af et ingeniørteam, hvilket betyder mere i daglig praksis end at barbere decimaler fra en teoretisk model.

Trin-for-trin bearbejdet eksempel: Kontrol af et rigtigt fjederdesign til spænding

Et gennemarbejdet eksempel gør processen konkret. Overvej en trykfjeder beregnet til en håndbetjent ventilaktuator med følgende startspecifikation:

Fri længde: 80 mm
Gennemsnitlig spolediameter: 14 mm
Tråddiameter: 1,8 mm
Arbejdsnedbøjning påkrævet: 22 mm
Montering: fjeder sidder løst mellem to flade plader, ingen styrestang

Trin et er slankhedsforholdet: 80 divideret med 14 giver en L/D på 5,7, hvilket allerede er over tærsklen på 5,3, hvor knæk behandles som sandsynligt i stedet for muligt. Trin to er slutbetingelsen. Fordi fjederen simpelthen sidder mellem to flade plader uden fastgørelse, opfører begge ender sig som hængslede snarere end faste, hvilket giver en endetilstandskonstant på 1,0, den midterste kasse frem for den bedste sag.

Trin tre er at aflæse det kritiske afbøjningsforhold for L/D på 5,7 med fastgjorte ender fra et standard bukkediagram, som lander tæt på 0,20. At multiplicere dette forhold med den 80 mm frie længde giver en kritisk afbøjning på kun 16 mm. Da applikationen kræver en arbejdsafbøjning på 22 mm, vil denne fjeder spænde, før den når det tilsigtede arbejdspunkt. Designet som specificeret vil fejle i drift, selvom tråddiameteren og belastningsværdien ser korrekte ud på papiret.

Trin fire løser det. Tre muligheder løser problemet uden at ændre fjederens kraftudgang: Tilføj en styrestang gennem spolen ID dimensioneret til ca. 12 mm ydre diameter, hvilket hæver den effektive kritiske afbøjning et godt stykke over 22 mm; angiv lukkede og jordede ender mod pladerne for at flytte sluttilstandskonstanten mod 0,5; eller del fjederen op i to 40 mm fjedre i serie med et centerstyr, som sænker den effektive L/D for hvert segment til 2,85, komfortabelt under den sikre tærskel uden behov for nogen føring overhovedet. Denne form for kontrol, der udføres før værktøjet skæres, er langt billigere end et feltfejl opdaget efter tusindvis af enheder er i drift.

Spring Index og dets interaktion med spænding

Fjederindeks, forholdet mellem den gennemsnitlige spolediameter og tråddiameteren, diskuteres sædvanligvis i sammenhæng med spændingskoncentration og spolebesvær, men det indgår også i udbøjningsberegningen, fordi det påvirker forholdet mellem en fjeders aksiale stivhed og dens bøjningsstivhed. En fjeder med lavt indeks, tæt viklet i forhold til dens trådstørrelse, opfører sig stivere i bøjningen i forhold til dens aksiale hastighed, hvilket i beskedent omfang forbedrer knækningsmodstanden sammenlignet med en højindeksfjeder med samme L/D.

I praksis er dette en sekundær effekt. En ændring af fjederindekset fra 6 til 10 forskyder det kritiske afbøjningsforhold med kun nogle få procentpoint , langt mindre end svingningen forårsaget af sluttilstand eller slankhedsforhold. Designere bør ikke stole på at stramme fjederindekset som en erstatning for at styre en fjeder, der allerede er forbi den sikre L/D-tærskel, men det er værd at kende som en sekundær håndtag, når et design sidder tæt på grænsen, og en lille margin er alt, der skal til.

Fjederindeks har også en praktisk viklingsimplikation, der cirkler tilbage til spændingskontrol. Fjedre med meget lavt indeks, under ca. 4, er sværere at spole konsekvent på en fjedermaskine og er mere tilbøjelige til variationer i spiraldiameteren, hvilket kan ophæve enhver teoretisk knækningsfordel på grund af del-til-del inkonsistens. Meget høje indeksfjedre, over ca. 12, spoler lettere, men er i sagens natur mere fleksible i bøjning, hvilket modvirker knækmodstand. De fleste industrielle kompressionsfjederdesigner ligger i indeksområdet 5 til 9, delvist af denne grund, og balancerer sammenviklingens konsistens mod knækning og belastningsydelse.

Knækning under dynamisk og cyklisk belastning

Alt, der er diskuteret indtil videre, forudsætter en statisk eller langsomt påført belastning, hvilket er hvordan bukkediagrammer er bygget. Rigtige samlinger belaster ofte en fjeder cyklisk, og dynamiske forhold ændrer billedet på måder, som statiske diagrammer ikke fanger direkte.

Tre dynamiske effekter betyder noget i praksis. For det første kan en fjeder, der arbejder tæt på dens statiske knækningstærskel, spænde periodisk under cyklisk belastning, selvom den består en statisk kontrol, fordi momentane sidebelastninger fra vibrationer, forskydning eller stød kan skubbe en marginal fjeder forbi tærsklen i en brøkdel af en cyklus. For det andet koncentrerer gentagne knækhændelser bøjningsspænding ved punktet for maksimal lateral afbøjning, hvilket accelererer udmattelsesrevner på det sted i stedet for at fordele spændingen jævnt rundt om spolen, som en korrekt aksial fjeder ville. For det tredje har resonans betydning adskilt fra knækning: Hvis driftsfrekvensen nærmer sig fjederens naturlige overspændingsfrekvens, kan spoler hoppe ud af fase med hinanden, hvilket ligner knæk udefra, men er en anden fejltilstand med en anden fix, typisk dæmpning eller en ændring i ledningsdiameter i stedet for at styre.

Den praktiske vejledning til cykliske applikationer er at designe med ekstra margen under den statiske udbøjningstærskel i stedet for at designe til linjen. En almindelig industriel praksis er at holde arbejdsafbøjningen på eller under 80 procent af den beregnede kritiske afbøjning for enhver fjeder, der vil se mere end et par hundrede belastningscyklusser , som absorberer den ekstra risiko fra dynamisk sidebelastning uden at kræve en fuld dynamisk knækanalyse på hver del.

Hvor knækrisiko viser sig mest på tværs af brancher

Knækning er ikke jævnt fordelt på tværs af applikationer. Den koncentrerer sig overalt, hvor lange, ustyrede fjedre kombineres med tæt emballage eller krav til høj afbøjning.

Typiske knækdrivere og afbødende tilgange observeret på tværs af almindelige anvendelsesområder med trykfjeder.
Anvendelsesområde	Typisk knækdriver	Fælles afbødning
Automotive affjedring og koblingssamlinger	Lang vandring påkrævet i en smal boring	Styrebøsning integreret i husets boring
Industrielle ventilaktuatorer	Høj kraft kræver en længere fjeder med en fast diameter	Midterstyrestang plus lukkede og slebne ender
Håndholdt værktøj og kontakter	Meget slanke huse begrænser spolens diameter	To kortere fjedre i serie med midterskive
Emballerings- og dispenseringsmaskiner	Højcyklusdrift forstærker marginale designs	Ekstra afbøjningsmargin under den statiske udbøjningsgrænse
Møbler og mekanisk isenkram	Omkostningstryk afskrækker styrestænger	Sænk L/D ved at udvide spolediameteren inden for den tilgængelige plads

Den røde tråd på tværs af alle fem kategorier er emballagepres. Knækrisiko kommer sjældent fra en designer, der vælger en dårlig fjeder; det kommer fra et hus, en boring eller et fodaftryk, der tvinger en længere, tyndere fjeder, end den ideelle L/D antyder, hvilket netop er grunden til, at styrestænger, ærmer og splitfjedrearrangementer eksisterer som standardløsninger snarere end undtagelser.

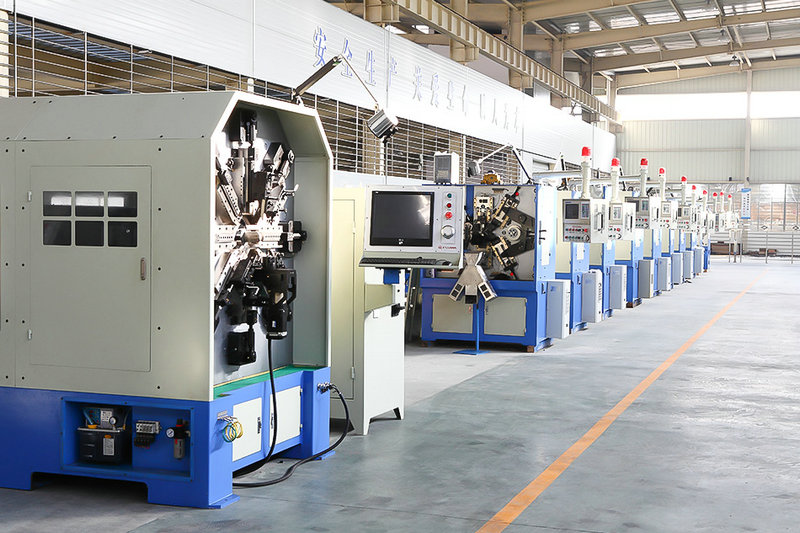

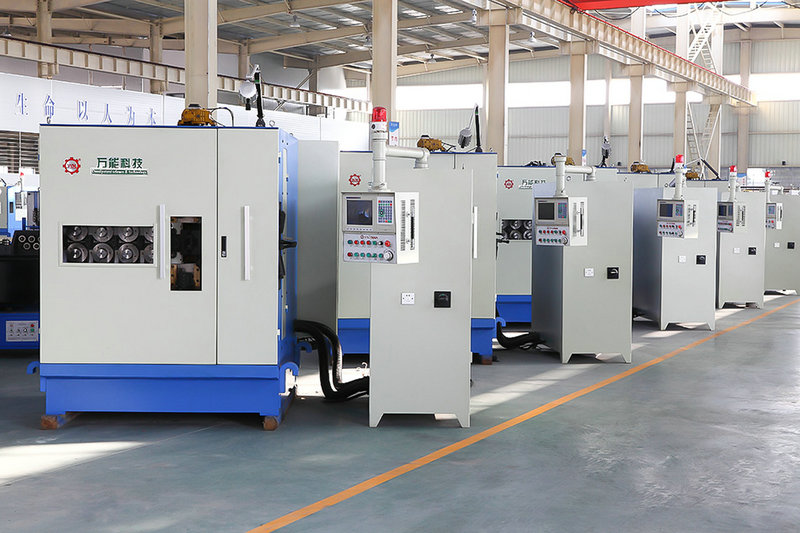

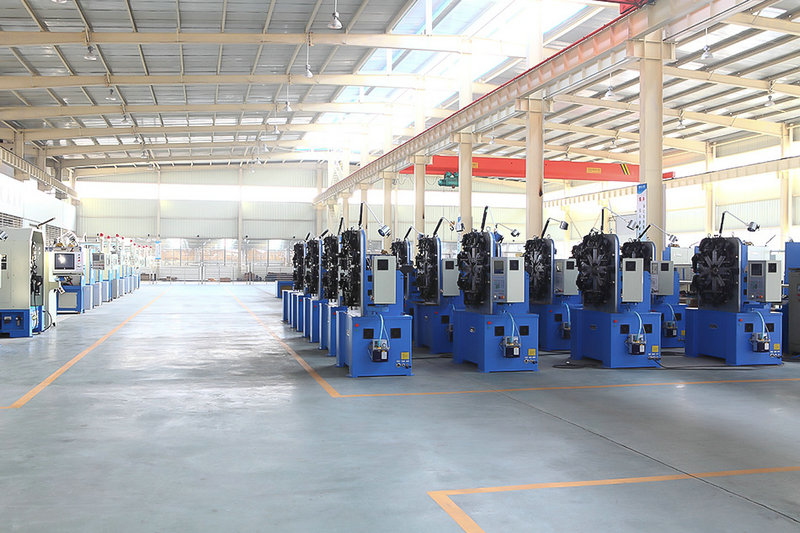

Sammenligner Fjeder maskine Tilgange og deres effekt på knækkontrol

Ikke alle fjedermaskiner har det samme tolerancebånd, og mellemrummet betyder mere for knækfølsomme designs end for simple fjedre med lav slankhed, hvor en bredere tolerance har ringe effekt.

Generel sammenligning af fjedermaskiners konfigurationer og hvor tæt hver enkelt kan holde den geometri, som en knækberegning forudsætter.
Fjeder maskine Type	Typisk spolediameterkontrol	Passer bedst til spændingsfølsomme dele
Mekanisk knastdrevet fjedermaskine	Større batch-til-batch variation, værktøjsafhængig	Lave L/D-dele, hvor bøjningsmarginen er generøs
CNC fjeder coiling maskine, åben sløjfe	Forbedret repeterbarhed, noget afdrift over lange løb	Moderat L/D dele med en styrestang som backup
CNC-fjedermaskine med lukket trådfremføring og inline-måler	Stram, kontinuerligt korrigeret tolerance gennem løbet	Høj L/D eller stramt styrede dele, hvor spillerum er lille
Automatiseret endeslibecelle parret med en fjedermaskine	Styrer endernes vinkelrethed direkte i stedet for spolens diameter	Ethvert design, der er afhængig af faste eller næsten faste endeforhold

Takeaway for enhver, der specificerer en spændingsfølsom fjeder, er at matche fjedermaskinens toleranceevne til, hvor tæt designet sidder på dens spændingstærskel. Et design med generøs margin under den kritiske afbøjning kan tolerere den bredere variation af en ældre mekanisk fjedermaskine. Et design, der afhænger af en stram styreafstand eller en næsten fast endetilstand, har brug for det strammere, målte output fra en CNC-fjedermaskine med lukket sløjfe, fordi selv lille spolediameterdrift kan lukke styreafstanden eller forskyde den effektive endetilstand nok til at udløse knækning i en brøkdel af partiet.

Yderligere designfejl, der stille og roligt øger risikoen for knækning

Ud over de kerneregler, der allerede er dækket, dukker adskillige mindre indlysende fejl op gentagne gange i fejlvurderinger.

Opskalering af et gennemprøvet fjederdesign uden at kontrollere L/D igen. Fordobling af den frie længde, så den passer til et nyt hus, samtidig med at den samme spolediameter bevares, kan skubbe et tidligere sikkert design langt forbi knæktærsklen.
Hvis man antager, at en styrestang eliminerer behovet for endevinkel. En skæv ende kan stadig vippe fjederen mod styret, hvilket øger friktionen og sliddet, selv når fuld udbøjning forhindres.
Ignorerer tolerancestablen for styreafstand. Hvis husets boring, styrestangen og fjederens OD alle er i den løse ende af deres toleranceområde samtidigt, kan den effektive spillerum være stor nok til at tillade bøjning i selve føringen.
At behandle en statisk knækningskontrol som tilstrækkelig for en del, der vil se tusindvis af belastningscyklusser, uden at tilføje den afbøjningsmargen, som cyklisk belastning kræver.
Anskaffelse af en erstatningsfjeder alene ved kraftvurdering. To fjedre kan dele den samme nominelle belastning og afbøjning, men adskiller sig i fri længde og spolediameter nok til, at den ene spænder i det originale hus og den anden ikke.

Designregler, der forhindrer fjederspænding

De fleste knækfejl i produktionsenheder spores tilbage til en håndfuld undgåelige designvalg. Følgende regler bruges på tværs af industrielt fjederdesign for at holde en trykfjeder stabil gennem dens fulde arbejdsslag.

Hold forholdet mellem fri længde og middeldiameter på eller under 4, hvor end samlingen tillader det, da dette i de fleste tilfælde helt fjerner knækning som et designproblem.
Brug en styrestang gennem fjeder-ID eller en muffe rundt om fjeder-OD, når L/D overstiger 4, dimensioneret med ca. 10 procent diametral spillerum for at undgå binding, mens du stadig kontrollerer sidebevægelser.
Angiv lukkede og jordede ender i stedet for almindelige åbne ender, når fjederen sidder mod en flad overflade, da firkantede ender fordeler belastningen jævnt og reducerer tendensen til at tippe sidelæns.
Opdel en lang fjeder i to eller flere kortere fjedre stablet i serie med en midterstyreskive, som sænker den effektive L/D for hvert segment.
Undgå belastning uden for midten. Selv en fjeder inden for det sikre slankeområde kan spænde, hvis belastningen påføres et par grader fra fjederaksen, så sædejusteringen betyder lige så meget som selve forholdet.

Hvordan fjedermaskinens præcision påvirker knækningsmodstanden

Knækmodstand bestemmes på designtegningen, men det realiseres kun, hvis fjederen faktisk er viklet til den geometri. Det er her den fjedermaskine, der bruges i produktionen, spiller en direkte rolle. En CNC-fjedermaskine, der holder snævre tolerancer med hensyn til stigningskonsistens, spolediameter og kvadratiske ender, producerer fjedre, der opfører sig meget tættere på den beregnede knæktærskel end fjedre, der er viklet på løst vedligeholdt udstyr.

Tre tolerancer har især betydning for knækadfærd:

Ensartet spolediameter langs fjederlegemet, da en ud-af-rund eller tilspidset spole flytter den effektive L/D væk fra designværdien.
Firkantethed af jordenderne, typisk holdt inden for 2 til 3 grader vinkelret på en velholdt fjedermaskine, som holder lastbanen centreret om fjederaksen.
Pitch ensartethed mellem spoler, som påvirker, hvor jævnt fjederen komprimeres, og hvor symmetrisk den reagerer på enhver lille off-akse kraft.

En moderne CNC fjeder coiling maskine med lukket kredsløb trådfremføringskontrol og automatiseret endeslibning kan holde spolediameter tolerancer inden for et par hundrededele af en millimeter, hvilket er stramt nok til at den fysiske fjeder matcher det bukkediagram, der blev brugt på designstadiet. Fjedre, der er oprullet på ældre mekaniske fjedermaskiner uden denne feedbackkontrol, har en tendens til at vise mere del-til-del variation, hvilket er en af grundene til, at knækklager nogle gange forekommer inkonsekvent på tværs af en produktionsbatch snarere end på hver enhed.

Ændrer materialevalg spændingsadfærd

Materiale påvirker knækningen indirekte, gennem Poissons forhold og forskydningsmodulet brugt i knækdiagrammet, men effekten er lille i forhold til geometri og endeforhold. Skift fra musiktråd til rustfrit stål 302 ændrer den kritiske knækafbøjning med kun et par procent for den samme geometri , fordi begge materialer har lignende Poisson-forhold i området 0,28 til 0,30. De langt større håndtag forbliver slankhedsforhold, endefiksering og lastjustering. Materialevalg har stadig betydning for udmattelseslevetid, korrosionsbestandighed og temperaturydeevne, men det bør ikke behandles som en knækfix i sig selv.

Genkendelse af spænding i en eksisterende samling

Knækning er ikke altid tydelig udefra, især i et lukket hus. Almindelige felttegn inkluderer:

Feltindikatorer, at en trykfjeder bukker under drift i stedet for at komprimere langs sin akse.
Observeret symptom	Sandsynlig årsag
Rivning eller lyse slidmærker på indersiden af husets boring	Fjederen bøjer sideværts og berører væggen under belastning
Inkonsistente kraftaflæsninger ved samme komprimerede højde på tværs af enheder	Nogle enheder har krydset knæktærsklen, mens andre ikke har
Hørbar raslen eller en ændring i lyden under aktivering	Spoler berører huset eller en styrestang intermitterende
For tidlig udmattelsesrevner ved en lokaliseret spole i stedet for fordelt slid	Gentagen sidebelastning fra knæk koncentrerer stress på ét punkt

Hvis nogen af disse symptomer opstår, er det hurtigste diagnostiske trin at måle den frie længde og middeldiameter af den faktiske del og genberegne L/D i stedet for at antage, at det oprindelige designnummer stadig gælder. Værktøjsslid på en fjedermaskine kan over tid gradvist drive spolediameteren uden for det originale tolerancebånd, hvilket er værd at tjekke, hvis der begynder at opstå knækproblemer på en fjeder, der har fungeret korrekt i årevis.

Ofte stillede spørgsmål om fjederspænding

Hvad er den enkleste måde at se, om en fjeder vil spænde uden at lave en fuld beregning

Divider den frie længde med den gennemsnitlige spolediameter. Hvis resultatet er under 4, er det usandsynligt, at bukning er et problem i de fleste armaturer. Hvis det er over 4, planlæg for en styrestang, styremuffe eller faste endeforhold.

Kan en fjeder spænde, selvom den aldrig når sin nominelle maksimale belastning

Ja. Knækning er styret af udbøjning og slankhed, ikke af om fjederen har nået sin angivne belastningsværdi. En slank, ustyret fjeder kan spænde ved 40 til 60 procent af sin nominelle afbøjning.

Løser tilføjelse af en styrestang altid knækning

En styrestang i korrekt størrelse løser de fleste knæktilfælde, men den har brug for tilstrækkelig frigang til at undgå at binde sig til spolens ID under lateral belastning, og den skal være lang nok til at understøtte fjederen gennem dens fulde komprimerede slag, ikke kun i fri længde.

Er bukning mere almindelig i kompressionsfjedre eller forlænger- og torsionsfjedre

Knækning som beskrevet her er specifik for trykfjedre. Forlængerfjedre belastes i spænding og spænder ikke på samme måde, og torsionsfjedre svigter gennem forskellige mekanismer relateret til bøjningsspænding ved spolelegemet og benene snarere end sideværts ustabilitet.

Hvorfor opfører to fjedre fra samme tegning sig nogle gange forskelligt under belastning

Små variationer i fri længde, spolediameter eller endevinkelhed fra spoleprocessen kan ændre den faktiske L/D og endetilstand lige nok til at flytte en del tættere på knæktærsklen end en anden. Dette er grunden til, at tolerancekontrol på fjedermaskinen, der bruges til produktion, behandles som en del af knækdesignet, ikke et særskilt kvalitetsproblem.

Skal knækning kontrolleres før eller efter prototyping

før. Det er langt billigere at kontrollere slankhedsforholdet og sluttilstandskonstanten på tegningsstadiet end at opdage knækning, efter at værktøjet og en fjedermaskinopsætning allerede er forpligtet til en produktionskørsel.

Betyder fjederindeks lige så meget som slankhedsforholdet for knækning

Nej. Fjederindeks har en reel, men sekundær effekt på knækmodstanden, der typisk kun flytter den kritiske afbøjning med en lille procentdel. Slankhedsforhold og sluttilstand er fortsat de to faktorer, der afgør, om en fjeder spænder.

Hvor meget margin skal en cyklisk applikation bygge ind under den beregnede knækgrænse

En almindelig tilgang er at holde arbejdsafbøjningen på eller under omkring 80 procent af den beregnede kritiske afbøjning for enhver fjeder, der ser regelmæssig cyklisk belastning, da momentane sidebelastninger og vibrationer kan skubbe et marginalt design forbi den statiske tærskel med mellemrum.

Kan en fjeder, der bestod en statisk knækningskontrol, stadig svigte i en højcyklusapplikation

Ja. Et statisk tjek bekræfter, at fjederen ikke vil spænde under en langsomt påført belastning, men gentagen cykling introducerer vibrationer, momentan forskydning og overspændingseffekter, som en statisk beregning ikke tager højde for, hvorfor ekstra afbøjningsmargin anbefales for cykliske dele.

Er resonans den samme fejltilstand som bukning

Nej. Resonans, nogle gange kaldet fjederstød, opstår, når driftsfrekvensen nærmer sig fjederens egenfrekvens, og spoler svinger ud af fase med hinanden. Det kan ligne knækning med hensyn til uregelmæssig kraftudgang, men det løses gennem dæmpning eller en ændring af tråddiameteren snarere end gennem føring.

Kan to fjedre med identiske belastnings- og nedbøjningsværdier stadig afvige med hensyn til knækadfærd

Ja. Belastnings- og afbøjningsværdier afhænger af tråddiameter, spolediameter og antal aktive spole sammen, så to fjedre kan matche på papiret, mens de har forskellige frie længder eller middeldiametre, hvilket ændrer slankhedsforholdet og derfor knæktærsklen for hver del.

Påvirker antallet af aktive spoler knækningen direkte

Aktivt spoleantal påvirker fjederhastigheden og derfor den frie længde, der er nødvendig for at levere en given belastning, hvilket indirekte ændrer slankhedsforholdet. Den kommer ikke ind i bukkediagrammet som en separat variabel, som fri længde, middeldiameter og sluttilstand gør.
