CNC trådbøjningsmaskine: typer, specifikationer og købsvejledning

Hvad en CNC-trådbukkemaskine faktisk gør - og hvorfor det betyder noget

En CNC-trådbukkemaskine er et automatiseret fremstillingssystem, der føder, placerer og bukker metaltråd til præcise geometriske former ved hjælp af computerstyrede servomotorer og programmerbart værktøj. Det korte svar på, om du har brug for en: Hvis din produktionsvolumen overstiger et par hundrede identiske tråddele om dagen, koster manuel eller halvautomatisk bukning næsten helt sikkert mere end selve maskinen. Moderne CNC trådbukkere kan producere komplekse 2D og 3D trådformer med tolerancer så tætte som ±0,1 mm , ved hastigheder, som manuelle operatører simpelthen ikke kan matche konsekvent.

Den samme platform, der bøjer strukturelle trådformer, fungerer også som en fjederbukkemaskine når udstyret med passende værktøj og softwaremoduler. Denne dobbeltfunktionsevne er en af ​​grundene til, at CNC-trådbukkemaskiner er blevet standardvalget i industrier lige fra bilsæder til fremstilling af medicinsk udstyr. I stedet for at investere i to separate systemer konfigurerer producenterne en enkelt CNC-platform til at håndtere både trådformer og kompressions- eller torsionsfjedre afhængigt af produktionsplanen.

Denne artikel dækker, hvordan disse maskiner fungerer, hvad der adskiller entry-level fra high-end modeller, hvilke industrier der er mest afhængige af dem, og hvad du bør vurdere, før du køber eller opgraderer et system.

Kernemekanik: Sådan fungerer CNC-trådbukkemaskiner

Forståelse af den mekaniske sekvens hjælper dig med at evaluere maskinens specifikationer intelligent i stedet for at sammenligne brochuretal isoleret. Processen begynder ved trådfremføringssystemet, hvor et glattejern fjerner coil-set fra spoleret tråd, før det kommer ind i bukkehovedet. Fodernøjagtighed på dette trin er kritisk - en 0,5 mm fejl pr. fodringscyklus blander over en kompleks 20-bøjningsdel til en fuldstændig ubrugelig komponent.

Bukkehoved og værktøjssystem

Bukkehovedet er hjertet i enhver CNC-trådbukkemaskine. Den består typisk af en central bøjningsstift, en bøjefinger, der roterer rundt om den, og en klemmemekanisme, der holder wiren under bøjningen. På entry-level maskiner er bøjningsretningen fast, hvilket betyder, at operatøren skal rotere wiren manuelt for komplekse 3D-dele. På mellemstore og industrielle systemer roterer selve bukkehovedet - ofte kaldet et roterende bukkehoved - hvilket gør det muligt for maskinen at skabe 3D-trådformer i en enkelt uafbrudt cyklus.

Avancerede systemer fra producenter som Wafios, BendRobotics og Meba har funktioner bøjningshoveder med op til 7 styrede akser , hvilket muliggør geometrier, der ville være umulige på konventionelt udstyr. Selve værktøjet - stifter, fingre og former - er typisk lavet af hærdet værktøjsstål eller hårdmetal og er dimensioneret til at matche tråddiameteren. Skift mellem ledningsdiametre kræver normalt et værktøjsbytte, der tager 15-45 minutter afhængigt af maskinens design.

Servomotorer og Motion Control

Moderne CNC trådbukkemaskiner erstatter hydrauliske aktuatorer med AC eller DC servomotorer på hver akse. Servo-drevne systemer reagerer hurtigere, bruger mindre energi og giver controlleren mulighed for at optage positionsdata i realtid til kvalitetskontrol. Bevægelsescontrolleren - typisk en proprietær CNC-enhed eller en industriel pc, der kører specialiseret software - fortolker den programmerede bøjningssekvens og koordinerer alle akser samtidigt. Fremføringshastighed, bøjningsvinkel, bøjningsretning og skæring er alle synkroniseret inden for millisekunder.

Nogle maskiner anvender et knastdrevet mekanisk system til enkle, store dele, hvor servofleksibilitet er unødvendig, men disse er i stigende grad sjældne i nye installationer. Tendensen går stærkt i retning af alle-servo-platforme, fordi de rummer hurtige programændringer - en nødvendighed i job-shop-miljøer, hvor 20 forskellige ledningsformer kan køre i et enkelt skift.

Skæresystemer

Tråd skæres efter bøjning ved hjælp af enten en forskydnings- eller en roterende skæremekanisme. Forskydningsskæring er hurtigere og fungerer godt for blød til mellemhård tråd op til ca. 8 mm diameter. Rotationsskæring giver en renere endefinish med minimal grat, hvilket er vigtigt i applikationer, hvor trådender kommer i kontakt med tætninger, bevægelige dele eller menneskelig hud. Nogle fjederbukkemaskinekonfigurationer bruger et dedikeret afskæringsværktøj, der også danner endespolen samtidigt, hvilket eliminerer en sekundær operation.

Maskinkategorier og hvad hver enkelt er bygget til

CNC-trådbukkemaskiner er ikke en enkelt kategori. Markedet spænder over maskiner, der koster under $30.000 og producerer simple 2D-beslag, til systemer, der overstiger $500.000, der bøjer tunge strukturelle ledninger til bil- eller byggeanvendelser. At vælge den forkerte kategori er den mest almindelige og dyreste fejl, købere begår.

2D vs. 3D-kapacitet

En 2D CNC trådbukkemaskine bøjer tråd i et enkelt plan. Den færdige del kan løftes fra en flad overflade, uden at nogen del stiger over eller under dette plan. Dette dækker en meget stor del af ledningsformer, der bruges i detailarmaturer, HVAC-komponenter og forbrugerhardware - produkter, hvor de ekstra omkostninger ved 3D-kapacitet er unødvendige. En 3D-maskine tilføjer en rotationsakse til bøjningshovedet eller trådfremføringsrøret, så delen kan spiral eller sno sig i tre dimensioner. Bilsæderammer, ergonomiske lændestøtter og komplekse medicinske wireguider kræver alle 3D-kapacitet.

Fjederbøjningsmaskine som underkategori

En fjederbukkemaskine er teknisk set en specialiseret variant af CNC-trådbukkemaskinefamilien, optimeret til at rulle tråden op i fjedergeometrier. Den vigtigste mekaniske forskel er spoleværktøjet - en hærdet form, der er placeret præcist i forhold til trådens midterlinje for at kontrollere spolediameteren - kombineret med et pitchværktøj, der fremfører spolerne aksialt. Moderne CNC fjederbøjningsmaskiner kan producere trykfjedre, forlængerfjedre med åbne eller lukkede kroge og torsionsfjedre med vilkårlige benvinkler , alle inden for samme programcyklus. Skift mellem fjedertyper kræver typisk kun en programændring og mindre værktøjsjustering frem for en fuld maskinændring.

Materialekompatibilitet og ledningsspecifikationer

Materialet, der bøjes, påvirker alle aspekter af maskinvalg: den nødvendige bøjningskraft, værktøjsgeometrien, den nødvendige tilbagespringskompensation og værktøjets slidhastighed. Det er en almindelig og kostbar fejl at antage, at en maskine, der er specificeret til blødt ståltråd, vil yde lige så godt på rustfri eller højkulstoffjedertråd.

• Blødt ståltråd (AISI 1006–1018): Det nemmeste materiale at bukke, med lavt tilbagespring og god duktilitet. De fleste CNC-trådbukkemaskiner er bedømt til dette materiale til deres maksimale diameterspecifikation.
• Rustfrit stål (304, 316, 316L): Kræver cirka 50–70 % større bøjningskraft end blødt stål med samme diameter på grund af højere trækstyrke og større tilbagefjedring. Maskiner skal nedsættes i overensstemmelse hermed - en maskine, der er klassificeret til 8 mm blødt stål, må kun håndtere 5–6 mm rustfrit pålideligt.
• Fjederstål med højt kulstofindhold (ASTM A228, A227): Anvendes primært til fjederbukkemaskiner. Trækstyrke kan nå op på 2.000 MPa i fine trådmålere, hvilket kræver robust værktøj og præcise tilbagespringskompensationsalgoritmer i CNC-controlleren.
• Aluminiumtråd: Lavere kraftbehov, men betydeligt blødere, hvilket betyder, at værktøjsmærker er synlige, hvis værktøjets overfladefinish er utilstrækkelig. Anvendes i letvægtsarmaturer og displayapplikationer.
• Titanium og speciallegeringer: Kræv specialiseret værktøj, langsommere bøjningshastigheder og ofte udglødning mellem operationer. CNC-trådbukkemaskiner til disse materialer er typisk specialbyggede eller kraftigt modificerede fra standardplatforme.

Tilbagespring - den elastiske genvinding af tråd, efter at en bøjning er frigivet - varierer betydeligt mellem materialer og endda mellem trådpartier af samme materiale. CNC-controllere af høj kvalitet inkluderer tilbagespringskompensationstabeller, der justerer den faktiske programmerede bøjningsvinkel ud over målvinklen for at opnå den korrekte endelige geometri. Nogle systemer bruger procesmåling med et kamera eller kontaktsonde til at detektere faktiske bøjningsvinkler og korrigere i realtid, hvilket reducerer skrot på de første dele af en ny programkørsel.

Programmering og software: The Real Competitive Differentiator

To maskiner med næsten identiske mekaniske specifikationer kan producere meget forskellige virkelige resultater afhængigt af softwareplatformen. Programmeringstid, omstillingseffektivitet og evnen til at importere geometri fra CAD-systemer er nu lige så vigtige som mekaniske muligheder - især i miljøer med korte produktionsserier og hyppige deleskift.

Offline programmering og CAD-import

Førende CNC-trådbukkemaskinesoftwareplatforme - inklusive Wafios Wafios FMG, Simplex og Numalliances proprietære systemer - giver operatører mulighed for at importere trådgeometri direkte fra DXF- eller STEP-filer. Softwaren beregner automatisk den nødvendige bøjningssekvens, værktøjspositioner og estimeret tilbagespring. Det betyder, at et nyt delprogram kan oprettes offline på 20-60 minutter i stedet for at bruge timer på maskinen, der kører prøvestykker. I højmix-miljøer kan denne egenskab alene genoprettes 2-4 maskintimer pr. skift som ellers ville gå tabt ved overgangen.

Simulering og kollisionsdetektion

Før du kører et nyt program på den faktiske maskine, gengiver simuleringssoftware den komplette bukkesekvens i 3D og markerer potentielle kollisioner mellem bukkeværktøjet, wiren og allerede bøjede dele af delen. Dette er især værdifuldt for komplekse 3D-trådformer, hvor et blindt bøjning kunne drive wiren ind i maskinhovedet. At fange en kollision i simulering snarere end i produktion forhindrer værktøjsskader, der kan koste $2.000-$15.000 at reparere afhængigt af maskintype.

Softwarespecifikationer til fjederbøjningsmaskine

Fjederbukkemaskinesoftware tilføjer parametre, der ikke er til stede i generelle trådbukkeprogrammer: spolediameter, stigning, fri længde, antal aktive spoler og endekonfiguration. Avancerede platforme giver operatøren mulighed for at indtaste fjederens funktionelle specifikation - fjederhastighed, arbejdsbelastning ved en given afbøjning - og softwaren tilbageberegner den nødvendige tråddiameter og spolegeometri og genererer derefter maskinprogrammet automatisk. Dette eliminerer den manuelle iteration, som fjederdesignere traditionelt udførte gennem prøvespoling og belastningstest.

Dataforbindelse og Industry 4.0-integration

Moderne CNC-trådbukkemaskiner understøtter i stigende grad OPC-UA- eller MQTT-dataprotokoller, hvilket tillader produktionsdata - cyklustælling, fejlkoder, bøjningskraftaflæsninger og programidentifikatorer - at streame til produktionsudførelsessystemer i realtid. Dette gør det muligt for produktionsplanlæggere at overvåge output i forhold til tidsplanen uden at gå på gulvet, og vedligeholdelsesteams til at spore værktøjsslidcyklusser og planlægge udskiftning, før der opstår fejl. Maskiner, der mangler disse grænseflader, er ved at blive et ansvar i faciliteter, der implementerer fabriksdækkende dataindsamlingsstrategier.

Industrier og applikationer, der driver efterspørgsel efter CNC-trådbøjning

Det globale marked for trådformningsudstyr blev vurderet til ca 1,8 milliarder dollars i 2023 og fortsætter med at vokse, primært drevet af automotive letvægtskrav, vækst i sektoren for medicinsk udstyr og udvidelsen af e-handels infrastruktur, der kræver enorme mængder af trådlagring og displaykomponenter.

Bilfremstilling

Automotive er det største enkeltstående slutmarked for CNC-trådbukkemaskiner. Et typisk personbil indeholder 200–400 individuelle trådformer , lige fra sæderammefjedre og lændestøttebuer til motorhjelmstøttestænger, forrudeviskerforbindelser og kabelføringer i motorrummet. Elektriske køretøjer tilføjer ledningsform kompleksitet i batterimodulfastholdelsessystemer og termiske styringsenheder. Tier 1-billeverandører driver typisk flere CNC-trådbukkemaskiner pr. produktionscelle, med omskiftningstider på under 10 minutter som en kontraktlig forventning fra OEM-kunder.

Medicinsk udstyr og kirurgiske instrumenter

Medicinsk trådbøjning omfatter nitinol guidewires, rustfrit kirurgisk værktøj, ortopædiske implantatkomponenter og de indviklede trådrammer, der bruges i minimalt invasive kirurgiske enheder. Disse applikationer kræver den højest mulige positionsnøjagtighed - tolerancer på ±0,05 mm er almindelige - kombineret med fuldstændig sporbarhed af materialeparti og maskinparametre for at overholde lovgivningen. CNC-trådbukkemaskiner, der bruges i medicinsk produktion, kører typisk certificeringsprogrammer, der logger hver bøjningsparameter for hver del og gemmer data mod et unikt delserienummer.

Fjederfremstilling

Dedikerede fjederproducenter bruger CNC fjederbukkemaskiner som deres primære produktionsudstyr. En mellemstor forårsbutik kan køre 5–20 CNC fjederbukkemaskiner samtidigt , der hver producerer en anden fjedertype. Applikationerne spænder over fjedre til bilophæng og ventiltog, fjedre til industrimaskiner, forbrugerelektronik (tastaturafbrydere, penmekanismer) og rumfartsaktiveringssystemer. Fjederbøjningsmaskinesegmentet er en af ​​de hurtigst voksende underkategorier på grund af efterspørgsel fra batterisystemer til elektriske køretøjer og energilagringssektorer, hvor præcis fjederbelastning er afgørende for cellekompression og termisk kontaktstyring.

Detailarmaturer og displaysystemer

Udstillingsstativer, hyldedelere, kroge og kurvesystemer produceres i enorme mængder af specialiserede producenter af trådform, der betjener detailkæder. Dette segment værdsætter høj gennemstrømning over ekstrem præcision - en 2D CNC-trådbukkemaskine, der kører med 1.500 dele i timen på et simpelt detailkrogprogram, repræsenterer kernen i mange displayarmaturer. De lave materialeomkostninger og prissætning på råvareniveau i dette segment sætter en præmie på maskinens oppetid og omstillingseffektivitet.

HVAC og apparatproduktion

Køleskabshylder, ovnreoler, vaskemaskiners tromlestøtter og HVAC-gitterrammer er alle trådformede produkter fremstillet på CNC trådbukkemaskiner. Disse er højvolumen, relativt simple trådformer, hvor en 2D- eller simpel 3D-maskine, der kører i automatiseret tilstand med minimal operatørindblanding, er standardproduktionsmodellen. Rustfrit stål og galvaniseret blødt stål er de dominerende materialer i dette segment.

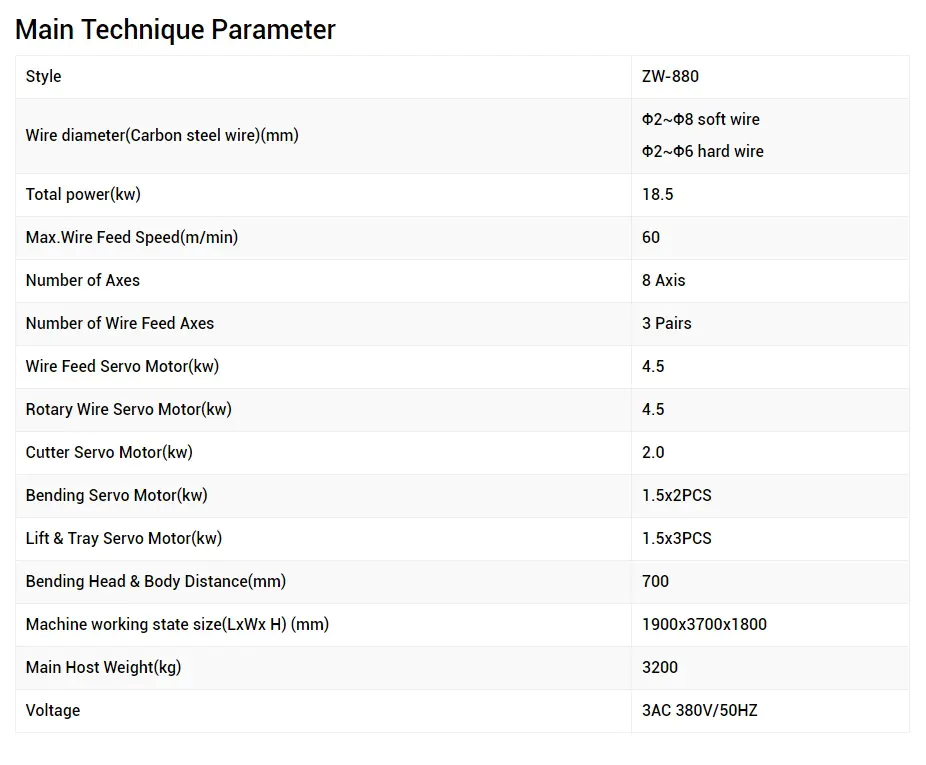

Nøglespecifikationer, der skal evalueres før køb

Maskinspecifikationer er ikke altid direkte sammenlignelige på tværs af producenter, og nogle tal er angivet under best-case forhold, der muligvis ikke afspejler dine faktiske produktionskrav. Følgende kriterier bør evalueres kritisk for hver købsbeslutning.

• Tråddiameterområde: Kontroller altid, at den nominelle diameter er opnåelig med dit specifikke trådmateriale og temperament, ikke kun blødt udglødet stål. Bed producenterne om at demonstrere maskinen med dit faktiske materiale.
• Antal kontrollerede akser: Flere akser muliggør mere komplekse dele, men tilføjer også programmeringskompleksitet og omkostninger. Køb ikke 6-akset kapacitet, hvis dit produktsortiment kun kræver 3.
• Bøjningskraft og drejningsmoment: Vurderet i kN eller Nm, bestemmer dette den maksimale trådstørrelse og hårdhed maskinen kan håndtere. Indregn en margen på minimum 20 % over dit beregnede behov for at imødekomme materialevariationer og værktøjsslid.
• Fodernøjagtighed og repeterbarhed: Se efter fremføringsnøjagtighed på ±0,1 mm eller bedre. Repeterbarhed (maskinens evne til at ramme den samme position konsekvent) er ofte bedre end absolut nøjagtighed og er mere relevant for produktionskvaliteten.
• Skiftetid: Anmod om en live demonstration af en komplet overgang mellem to forskellige delprogrammer. Dette er mere informativt end nogen specifikationsarkfigur.
• Software økosystem: Evaluer offline programmeringskapacitet, understøttede CAD-importformater, muligheder for dataeksport og tilgængeligheden af trænet softwaresupport i dit område.
• Tilgængelighed af reservedele og leveringstider: En maskine, der står inaktiv i 6 uger og venter på et proprietært servodrev, er langt dyrere, end dens indkøbspris antyder. Bekræft, at sliddele og kritiske komponenter er på lager lokalt eller tilgængelige med en leveringstid, som din produktionsplan kan absorbere.
• Træning og idriftsættelsessupport: Nye CNC-trådbukkemaskiner kræver typisk 3-5 dages idriftsættelse på stedet og operatørtræning for at opnå pålidelig produktionsoutput. Bekræft, hvad der er inkluderet i købsprisen, og hvad der medfører ekstra omkostninger.

Produktivitetsbenchmarks: Sådan ser virkelig produktion ud

Publicerede cyklustidstal fra maskinproducenter repræsenterer ideelle forhold - ren ledning, enkel geometri, optimalt værktøj, erfaren operatør. Faktisk produktion i et typisk produktionsmiljø løber kl 65–85 % af den nominelle gennemløb ved afregning af materialeskift, mindre stop, skrot ved programstart og planlagt vedligeholdelse. Planlægning omkring 70 % af den nominelle gennemstrømning er en konservativ og forsvarlig tilgang til kapacitetsplanlægningsformål.

Overvej en jobbutik, der producerer en trådform af rustfrit stål med 12 bøjninger ved hjælp af en 4-akset CNC-trådbukkemaskine, der er vurderet til 400 dele i timen på 4 mm tråd af blødt stål. Med rustfrit stål med samme diameter kan du forvente en hastighedsreduktion på 30–40 % på grund af den højere materialestyrke – kald det 250–280 dele i timen ved fuld effektivitet eller omkring 175–200 dele i timen ved 70 % udnyttelse. Over et 8-timers skift giver det cirka 1.400-1.600 dele - et tal, der skal stemme overens med din daglige efterspørgsel og lagermål, før du forpligter dig til et maskinkøb.

Til anvendelser med fjederbukkemaskiner afhænger gennemløbet i høj grad af fjederens kompleksitet. En simpel cylindrisk kompressionsfjeder uden nogen speciel endekonfiguration kan køre med 300-500 stykker i minuttet på en højhastigheds CNC coiler. En torsionsfjeder med to præcist placerede ben i forskellige vinkelretninger kan køre med kun 20-50 stykker i minuttet. Begge er produceret på samme maskinkategori — geometrien driver outputhastigheden, ikke kun maskinens nominelle hastighed.

Vedligeholdelseskrav og Total Cost of Ownership

Købsprisen for en CNC-trådbukkemaskine er typisk 50-65 % af dens samlede pris over en 10-årig levetid. Værktøj, vedligeholdelse og energiforbrug står for resten. Forståelse af disse omkostninger på forhånd forhindrer budgetoverraskelser, der underminerer forretningsgrundlaget for investeringen.

Slid og udskiftning af værktøj

Bøjningsstifter og fingre er forbrugsartikler. På en højproduktionsmaskine, der kører med rustfri tråd, kan en bøjestift holde 500.000-2.000.000 cyklusser før udskiftning. Ved 250 dele i timen med 12 bøjninger per del er det 3.000 bøjninger i timen - hvilket betyder, at en stift kunne have behov for udskiftning hver 170-670 timers produktionstid. Hårdmetalværktøj holder 3–5× længere end standardværktøjsstål, men koster 4–6× mere pr. enhed. Det rigtige valg afhænger af din produktionsvolumen og nedetidstolerance.

Forebyggende vedligeholdelsesplan

Producenter anbefaler typisk daglige smøretjek, ugentlig inspektion af glattevalser og drivruller, månedlig inspektion af servomotorkoblinger og encoderfeedback og årlig inspektion af bøjningshovedets lejesamling. Maskiner, der fungerer i støvede eller våde miljøer - almindelige i fabrikationsbutikker - kræver hyppigere rengøring og inspektion af elektriske kabinetter. Forsømmelse af glattejernssystemet er den mest almindelige vedligeholdelsesfejl: Slidte glattejernsruller tillader resterende spolesæt i tråden, hvilket introducerer positionsfejl, der vises som tilfældig variation i den færdige dels geometri.

Energiforbrug

En all-servo CNC trådbukkemaskine i området 4–8 mm tråddiameter trækker typisk 3–8 kW under aktiv bukning , med toppe under accelerationsfasen. Dette er væsentligt lavere end tilsvarende hydrauliske maskiner, som går i tomgang ved fuldt pumpetryk. Energibesparelserne ved at skifte fra hydrauliske til servodrevne systemer bidrager ofte meningsfuldt til en maskinopgraderings tilbagebetalingsberegning, især i anlæg med høje elomkostninger eller programmer til reduktion af aktivt kulstof.

Automation Integration: Beyond the Machine Self

En selvstændig CNC-trådbukkemaskine er ofte kun én komponent i en bredere automatiseret produktionscelle. Udgangen fra bukkemaskinen kan føres direkte ind i et svejsearmatur, en formningspresse, en montagestation eller et inspektionssystem. At designe disse grænseflader korrekt fra starten er væsentligt billigere end at eftermontere dem efter installationen.

Almindelige downstream-automatiseringskonfigurationer omfatter transportbåndsudledning til højvolumen 2D-trådforme, robot-delplacering til 3D-formularer, hvor orientering har betydning for nedstrømsmontering, visioninspektionssystemer, der kontrollerer den færdige dels geometri i forhold til en CAD-skabelon og afviser dele uden for tolerance, før de når samlebåndet uden at udskifte den automatiske spole, der stopper maskinen, — eliminering af den største enkeltkilde til uplanlagt nedetid på højproduktions CNC-trådbukningsinstallationer.

Til fjederbukkemaskineceller er automatiserede tælle-, sorterings- og emballeringssystemer standard i højvolumen fjederfremstilling. Fjedre udledes i vibrerende skålfødere, der orienterer dem til automatiseret emballering eller sekundære operationer, såsom varmeindstilling, shotpeening eller coating. Integrering af disse systemer kræver omhyggelig opmærksomhed på fjedergeometrien - en fjeder, der er tilbøjelig til at filtre sig, vil forårsage vedvarende stop i vibrationshåndteringsudstyr, et problem, der er langt lettere at løse på designstadiet end efter at udstyret er installeret.

Ofte stillede spørgsmål om CNC trådbukkemaskiner

Hvad er det mindste produktionsvolumen, der berettiger en CNC-trådbukkemaskine?

Der er ingen universel tærskel, men de fleste producenter finder, at CNC-trådbøjning bliver omkostningseffektiv ved volumener over 500-1.000 identiske dele om dagen for en del, der kræver mere end 3 bøjninger. Under dette volumen giver manuel eller halvautomatisk værktøj med enklere udstyr typisk bedre afkast. Jobbutikker, der håndterer meget høj-mix, lavt volumen arbejde retfærdiggør nogle gange CNC-maskiner specifikt for deres hurtige omstillingsevne snarere end gennemstrømning alene.

Kan en CNC-trådbukkemaskine og en fjederbukkemaskine være den samme enhed?

Ja. Mange moderne CNC-trådbøjningsplatforme kan konfigureres til fjederoprulning ved at montere det passende spole- og pitchværktøj. Softwaren skal også understøtte fjederparametre. Men en maskine, der er optimeret til trådformer, opnår muligvis ikke den fremføringshastighed eller vinkelopløsning, der er nødvendig for produktion af fine tråde, højhastighedsfjedre. Hvis fjedre er dit primære produkt, vil en specialbygget fjederbukkemaskine udkonkurrere en universal wirebukker tilpasset til fjederarbejde.

Hvor lang tid tager det at programmere en ny del på en CNC-trådbukkemaskine?

Med offline programmeringssoftware og en DXF-fil af den færdige del kan en erfaren programmør generere et arbejdsprogram på 30-90 minutter til en standard 2D- eller 3D-trådform. Programmering på maskinen uden offlineværktøjer kan tage 2-6 timer for komplekse dele, inklusive testkørsler og justeringer. Fjederprogrammer er ofte hurtigere, fordi geometrien er mere regelmæssig, og softwaren foretager mere ud af beregningen automatisk.

Hvilke trådmaterialer kan en standard CNC trådbukkemaskine håndtere?

Standardmaskiner håndterer blødt stål, rustfrit stål (med nedsat kapacitet) og aluminium. Fjedertråd med højt kulstofindhold håndteres af fjederoptimerede maskiner og nogle generelle trådbukkere. Titanium, Nitinol og speciallegeringer kræver typisk modificerede eller tilpassede maskiner, og nogle applikationer kræver opvarmet værktøj for at opnå tilstrækkelig duktilitet.

Hvordan fungerer tilbagespringskompensation i praksis?

Maskinstyringen tilføjer en beregnet overbøjning til hver programmeret vinkel for at kompensere for elastisk genopretning, efter at værktøjet er frigivet. Denne kompensationsværdi bestemmes empirisk - maskinen bøjer prøvestykker, måler den faktisk opnåede vinkel og beregner den nødvendige korrektion. Moderne systemer bygger tilbagespringsborde efter materialetype og diameter, så kompensation anvendes automatisk, når et materiale vælges. Målesystemer i processen kan opdatere kompensationsværdier i realtid baseret på faktiske målte resultater, hvilket reducerer antallet af nødvendige teststykker, når et nyt program startes.
