Hvordan fungerer en bukkemaskine? Fjederbøjningsvejledning

Sådan fungerer en bukkemaskine: Kerneprincippet

En bukkemaskine virker ved at anvende en kontrolleret kraft på et emne - typisk metal, tråd eller rør - for at deformere det til en bestemt vinkel eller form uden at skære eller svejse. Maskinen bruger en kombination af en stanse (øvre dyse), en dyse (nedre dyse) og en bagsidemåler til at placere og bøje materialet med gentagelig nøjagtighed. Den grundlæggende mekanik er afhængig af at overskride materialets flydespænding, så det permanent deformeres, mens det forbliver under dets trækstyrke for at undgå brud.

Rent praktisk, når stansen falder ned i matricen, tvinger den metalpladen eller tråden til at tilpasse sig matricegeometrien. Den opnåede vinkel afhænger af indtrængningsdybden, matricens åbningsbredde og materialets egne tilbagespringsegenskaber. Moderne CNC-bukkemaskiner styrer alle disse variabler digitalt, hvilket muliggør tolerancer så snævre som ±0,1° på bøjningsvinkel og ±0,1 mm på bagprofilpositionering.

Der er flere primære bukkemetoder til industriel brug, hver egnet til forskellige materialer og produktionsvolumener:

• Luftbøjning: Stansen skubber materialet ind i matricen uden at gå i bund. Den endelige vinkel afhænger af stansens indtrængningsdybde. Dette er den mest fleksible metode og tegner sig for over 60 % af kantpresseoperationer på verdensplan.
• Bundning (bundbøjning): Stansen driver materialet helt ind i matricen og opnår meget præcise vinkler. Springback er minimal, fordi materialet er fuldt sammenpresset. Kræver mere tonnage - typisk 3-5 gange mere end luftbøjning.
• Udmøntning: Metoden med det højeste tryk, hvor stansen og matricen klemmer materialet til næsten nul tilbagespring. Anvendes til ekstremt snævre tolerancer, ofte i rumfarts- eller medicinsk komponentfremstilling.
• Rullebøjning: Tre ruller kurver gradvist ark eller plade til buer eller cylindre. Almindelig inden for rørfremstilling og stålkonstruktioner.
• Roterende trækbøjning: Anvendes hovedsageligt til rør og profiler. En klemmatrice holder røret, mens en bøjningsmatrice roterer rundt om et fast center og trækker røret i form. Vigtigt for bøjninger med snævre radier på udstødningsrør og rullebure.

Nøglekomponenter inde i en bukkemaskine

At forstå, hvad hver del gør, hjælper operatører med at fejlfinde problemer og optimere outputkvaliteten. Hver bukkemaskine, uanset type, deler et fælles sæt mekaniske og kontrolkomponenter.

Rammen og sengen

Maskinrammen er en svejst eller støbt stålkonstruktion, der absorberer bøjningskræfter uden at afbøje. På store kantpresser vurderet til 400 tons eller mere, afbøjes sengen målbart under belastning - nogle gange 0,3-0,5 mm over en 4-meters spændvidde. Bedre maskiner bruger kronesystemer (mekanisk eller hydraulisk kilebaseret) for at kompensere for denne afbøjning og opretholde vinkelkonsistens over hele delens længde.

Vædderen (øvre bjælke)

Stemplet bærer det øverste værktøj (stempel) og drives nedad af hydrauliske cylindre, servoelektriske drev eller mekaniske excentriker. Servo-elektriske kantpresser, nu standard i præcisionspladeforretninger, opnår positioneringsrepeterbarhed på ±0,01 mm — væsentligt bedre end konventionelle hydrauliske designs, som typisk opnår ±0,04 mm.

Værktøj: Punch and Die

Stempelspidsens radius, matriceåbningsbredden (V-åbning) og matriceskulderradius påvirker alle direkte bøjningskvaliteten. En standardregel er, at V-åbningen skal være 6-10 gange materialetykkelsen. For eksempel bruger bøjning af 3 mm blødt stål typisk en 20-24 mm V-matrice. Brug af en for smal matrice forårsager overdreven materialeudtynding og revner; en for bred matrice øger tilbagefjedringen og reducerer vinkelnøjagtigheden.

Rygmålersystem

Rygmåleren er et motoriseret stop, der placerer materialet præcist før hvert sving. Moderne fleraksede bagmålere (typisk 4-6 akser) tillader CNC-kontrol af både dybde og højde, hvilket gør det muligt at producere komplekse flangedele automatisk uden manuel ompositionering. Nøjagtighed i baggage bestemmer direkte flangelængdetolerancen, som på velholdte CNC-kantpressere løber ±0,1 til ±0,2 mm.

CNC controller

Moderne bukkemaskiner kører dedikerede CNC-controllere (Delem, Cybelec eller proprietære systemer), der gemmer bøjningsprogrammer, beregner påkrævet tonnage, kompenserer for tilbagespring og koordinerer flerakset bevægelse. Offline programmering gennem CAD/CAM-software (f.eks. Radan, SolidVirker Bend) giver ingeniører mulighed for at udvikle bøjningssekvenser på en computer og overføre dem direkte til maskinen, hvilket reducerer opsætningstiden med 40-70 % sammenlignet med manuel trial-and-error-programmering.

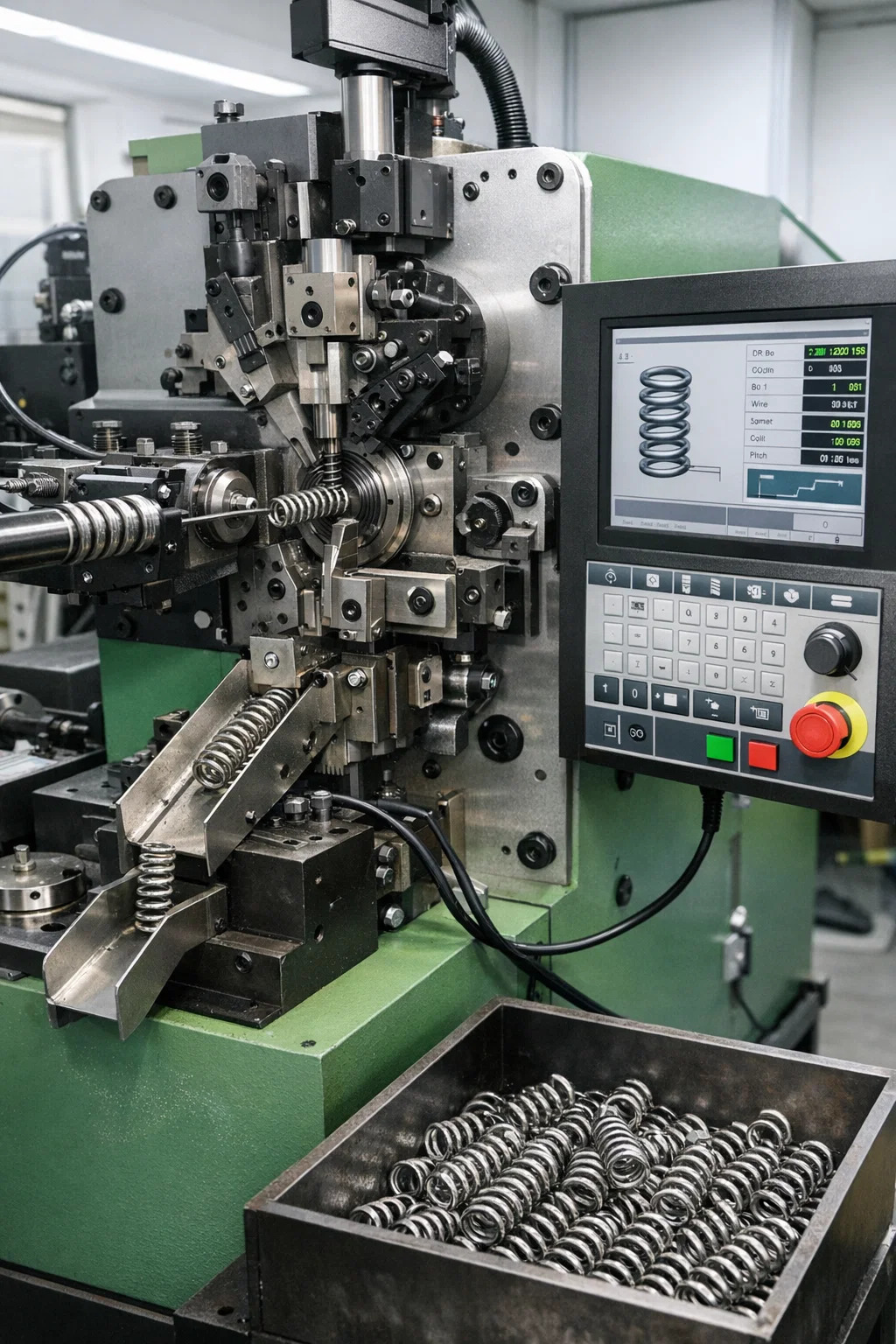

Hvordan en Fjederbukkemaskine Works

En fjederbukkemaskine er en specialiseret type bukkemaskine designet specifikt til at forme tråd eller fladt materiale til fjedre og fjederlignende former - herunder spoler, torsionsfjedre, trykfjedre, forlængerfjedre og tilpassede trådformer. I modsætning til standard kantpresser af plademetal, fungerer en fjederbukkemaskine med roterende bukkestifter, justerbare knaster og en trådfremføringsmekanisme, der arbejder sammen om kontinuerligt at forme tråden, når den føres gennem maskinen.

Den grundlæggende arbejdscyklus for en CNC-fjederbukkemaskine gennemgår følgende trin:

1. Trådfremføring: Servo-drevne fremføringsruller fremfører tråden fra en spole til en nøjagtig længde. Fremføringsnøjagtigheden på moderne maskiner når ±0,02 mm pr. cyklus.
2. Bøjning/spoling: Bøjningsstifter eller spoleværktøjer påfører den fremadskridende ledning sideværts ved at vikle den rundt om en spoleform eller gennem en række bøjningspunkter for at danne den ønskede geometri.
3. Pitch kontrol: Et pitch-værktøj bevæger sig aksialt for at kontrollere afstanden mellem spoler i kompressions- eller forlængelsesfjedre.
4. Skæring: Når fjederen når sin programmerede længde, skærer en fræser tråden rent, og den færdige fjeder kastes ud i en opsamlingsbeholder eller transportør.

Højhastigheds CNC fjederbukkemaskiner producerer typisk 30-200 fjedre i minuttet afhængigt af tråddiameter og fjederkompleksitet. Nogle højvolumen-spoler, der kører med tynd tråd (0,1-0,5 mm) i elektroniksektoren overstiger 400 dele i minuttet.

Typer af fjederbøjningsmaskiner

Fjederbukkemaskiner kommer i flere konfigurationer afhængigt af fjedertypen og produktionskravene:

Springback: Hvorfor det betyder noget, og hvordan bukkemaskiner håndterer det

Springback er en af de væsentligste udfordringer i enhver bukkeoperation, hvad enten det er på en kantpresse af plademetal eller en fjederbukkemaskine. Når en kraft bøjer metal, er kun en del af deformationen plastisk (permanent). Den elastiske del genoprettes, når kraften udløses, hvilket får delen til at springe tilbage mod sin oprindelige form. For almindelige bløde stålplader varierer tilbagespringsvinklerne typisk fra 1° til 5°, mens højstyrkestål og rustfrit stål kan springe tilbage 6°-12° eller mere.

Fjederbukkemaskiner står over for en særlig akut version af dette problem. Hele produktet er defineret af dets elastiske genopretning - en kompressionsfjeder skal for eksempel lagre og frigive energi forudsigeligt, så opviklingsprocessen skal tage højde for tilbagespring præcist for at opnå den ønskede frie længde og fjederhastighed. En fjeder, der springer mere tilbage end programmeret, vil være for lang; en, der fjeder mindre tilbage, vil være for kort, og begge vil mislykkes i belastningstesten.

Kompensationsmetoder, der bruges i moderne maskiner

• Overbøjning: Maskinen bøjer med vilje ud over målvinklen og beregner det overskud, der kræves for at udligne tilbagespring. CNC-systemer gemmer materialespecifikke springback-korrektionsværdier i deres databaser.
• Vinkelmåling feedback: Nogle avancerede kantpresser inkluderer integrerede laser- eller optiske vinkelsensorer (f.eks. LVD's CADMAN-Touch-system), der måler den faktiske vinkel i midten af slaglængden og justerer hullets gennemtrængning i realtid.
• Materiale database kompensation: CNC-fjederbøjningsmaskiner gemmer tilbagespringskorrigeringstabeller for hvert trådmateriale, diameter og temperament. Operatører indtaster materialespecifikationen, og maskinen justerer automatisk spolingspindens position og pitchværktøjets tryk.
• Udmøntning: Påført tryk, der er tilstrækkeligt til plastisk at deformere næsten hele materialets tværsnit, eliminerer tilbagespring næsten fuldstændigt, men kræver 5-8 gange mere kraft end luftbøjning.

CNC vs. Manuelle bukkemaskiner: En direkte sammenligning

Forskellen mellem CNC-styrede og manuelle bukkemaskiner går langt ud over prisen. Hver har en specifik driftskontekst, hvor den giver det bedste afkast.

Specifikt til fjederbukkemaskiner dominerer CNC-systemer produktion af mellem- til høj volumen, fordi trådformgeometri er næsten umulig at replikere konsekvent med manuelle stiftjusteringer, når kørselshastigheder overstiger 50 dele i minuttet. Manuelle fjederbukkemaskiner forbliver levedygtige til prototypearbejde, specialværksteder og meget små partier af trådfjedre med stor diameter, hvor maskinens opsætningstid overstiger den faktiske produktionstid.

Materialer forarbejdet af bukkemaskiner

Bukkemaskiner er ikke materialeagnostiske. Hver materialeklasse reagerer forskelligt på bøjningskræfter, og maskinparametre skal tilpasses derefter.

Materialer til kantpresse i metal

• Blødt stål (CR/HR): Det mest almindeligt bøjede materiale. Flydespænding 250–350 MPa. Tilgivende adfærd med moderat tilbagespring. En 1 mm CR-plade kræver ca. 12-18 tons pr. meter bøjningslængde.
• Rustfrit stål (304/316): Højere styrke (udbytte 205-310 MPa), men væsentligt højere hærdningshastighed. Kræver 1,5-2× tonnagen af ​​blødt stål og giver mere tilbagespring. Minimum indvendig bøjningsradius skal være mindst 1× materialetykkelse for at undgå revner.
• Aluminium (5052, 6061): Lavere styrke, men mere tilbagespringende på grund af lavere elasticitetsmodul (~70 GPa vs. 200 GPa for stål). 6061-T6 er notorisk tilbøjelig til at revne ved skarpe radier; T4 eller udglødet temperament foretrækkes til komplekse bøjninger.
• Højstyrkestål (AHSS, HSLA): Udbyttegrænser på 550–1200 MPa. Ekstremt højt tilbagespring (ofte 8°–15° pr. 90° bøjning). Kræver omhyggeligt valg af værktøj og ofte dedikerede formgivningsstrategier.

Fjederbøjningsmaskine Trådmaterialer

• Hårdttrukket fjedertråd (ASTM A227): Industriens arbejdshest til kompressionsfjedre til generelle formål. Trækstyrke 1200–2000 MPa afhængig af diameter.
• Musiktråd (ASTM A228): Højeste trækstyrke af almindelige fjedertrådskvaliteter (op til 2350 MPa ved 0,5 mm diameter). Anvendes hvor udmattelseslevetid og ensartede mekaniske egenskaber er kritiske.
• Rustfri fjedertråd (302/304): Korrosionsbestandighed til fødevareforarbejdning, marine og medicinske applikationer. Lavere styrke end musiktråd, men fremragende miljømæssig holdbarhed.
• Krom-silicium / Chrome-vanadium legeret tråd: Anvendes til højtemperaturfjedre (ventilfjedre, motorkomponenter), hvor forhøjede driftstemperaturer ville få almindelig kultråd til at tage et sæt.

Sådan vælger du den rigtige bukkemaskine til din applikation

At vælge den forkerte maskine er en dyr fejl. Den rigtige bukkemaskine afhænger af mindst seks konvergerende faktorer, og hver skal vurderes sammen i stedet for isoleret.

Emnets materiale og tykkelse

Til metalplader, den nødvendige tonnage skalaer med materiale flydespænding og tykkelse i kvadrat . En fordobling af materialetykkelsen firdobler omtrent den nødvendige tonnage. En butik, der primært bøjer 3 mm blødt stål op til 2.500 mm bred, har brug for cirka 100-160 tons kantpressekapacitet. Hvis de senere skal bøje 6 mm rustfrit, kan den samme del kræve 400 tons - langt over maskinens kapacitet.

Til fjederarbejde driver tråddiameterområdet næsten udelukkende maskinvalget. En fjederbukkemaskine designet til 0,5-4 mm tråd kan ikke bearbejde 8 mm tråd pålideligt uden at risikere overbelastning af motoren og værktøjsbrud.

Del Geometri og kompleksitet

Simple 2D-bøjninger på flad plade kan håndteres af enhver kantpresse. Dele med komplekse flangeforhold, sømbøjninger eller negative vinkler kræver off-center værktøj, specielle matricekonfigurationer eller manipulation af robotdele. For wireformer med 3D-geometri - kroge, løkker og flerplansbøjninger - kan kun en flerakset CNC-trådformningsmaskine med 6 eller flere uafhængigt kontrollerede akser håndtere produktionsvolumen.

Produktionsvolumen

En butik, der producerer 50 brugerdefinerede beslag om ugen, har ingen begrundelse for en CNC-kantpresse på 200.000 USD med automatisk værktøjsskifter. Omvendt kan en fjederproducent, der kører 500.000 trykfjedre om måneden, ikke stole på en semi-automatisk coiler - cyklustid og værktøjsslid vil gøre omkostningerne uholdbare. Break-even analyse viser konsekvent, at CNC fjederbukkemaskiner betaler deres investering tilbage inden for 12-24 måneder ved produktionshastigheder over 50.000 dele pr. måned sammenlignet med manuelle eller halvautomatiske alternativer.

Tolerancekrav

Luftfarts- og medicinske dele kræver rutinemæssigt bøjningsvinkler holdt til ±0,25° og flangelængder til ±0,1 mm. At opnå dette pålideligt på en hydraulisk kantpresse uden vinkelmålingsfeedback er næsten umuligt på tværs af en fuld produktionskørsel. Til fjederbøjning kræver frilængdetolerancer på ±0,3 mm på et 50 mm fjederhus en maskine med stabil trådfremføringsopløsning og ensartet tilbagespringskompensation - typisk kun opnåelig med servodrevne CNC-spoler.

Almindelige problemer i bøjningsoperationer og deres grundlæggende årsager

Selv velkonfigurerede maskiner producerer defekte dele, når variabler ikke er kontrolleret. Følgende problemer er de hyppigst rapporterede på tværs af både kantpresse- og fjederbukkemaskineoperationer.

Vinkelinkonsistens på tværs af delens længde

Hvis bøjningsvinklen er korrekt i midten, men åbner op mod enderne, afbøjes maskinsengen under belastning. Et 3-meters bøjning på en 250-tons kantpresse uden aktiv krone kan vise 0,4-0,8 mm afbøjning i midten i forhold til enderne, hvilket svarer til 1°-2° vinkelvariation. Løsningen er et hydraulisk eller mekanisk kronebord eller kortere værktøjssegmenter, der tillader justering per sektion.

Revner ved bøjningsradius

Revner opstår, når den ydre fiberspænding overstiger materialets forlængelsesevne. Almindelige årsager omfatter brug af en udstansningsradius, der er mindre end den anbefalede minimum for materialet (for 6061-T6 aluminium er den mindste indvendige radius typisk 1,5-2× materialetykkelse), bøjning på tværs af kornretningen af ​​valset plade eller brug af hærdet materiale fra tidligere formgivningsoperationer. Rotation af delen 90° i forhold til rulleretningen eliminerer ofte revner på kantmaterialer.

Fjederfrilængdevariation i fjederbøjning

Frilængdespredning i produktionsfjedre (f.eks. ±1 mm på et mål på ±0,3 mm) spores normalt tilbage til en af tre årsager: tråddiametervariation mellem spoler, der overskrider den tolerance, maskinen var kalibreret til, temperaturdrevne ændringer i materialets hårdhed på lange produktionskørsler eller slidte fremføringsvalser, der glider intermitterende. Udskiftning af indføringsrulleindsatser for hver 300-500 driftstimer er standard forebyggende vedligeholdelse i store fjederbutikker.

Snoning i formede tråddele

Snoning udvikles, når resterende spænding i trådspolen ikke frigives ensartet, når tråden føres gennem maskinen. En trådudretter (roterende eller rulle-type) monteret mellem trådspolen og fremføringsrullerne fjerner spolesættet før formning. De fleste produktionsopsætninger af fjederbukkemaskiner inkluderer en 7- eller 9-rullers glattejern som standardudstyr.

Sikkerhedskrav til betjening af bukkemaskiner

Bukkemaskiner - især hydrauliske kantpresser vurderet til 100 tons eller mere - genererer kræfter, der er i stand til at knuse hænder og forårsage dødelige kvæstelser. Sikkerhedsstandarder er ikke valgfrie i noget professionelt driftsmiljø.

• Lysgardiner og lasersikkerhedssystemer: Moderne kantpresser bruger AOPD-systemer (Active Opto-electronic Protective Device) - lasergardiner, der stopper støderen øjeblikkeligt, hvis en operatørs hånd kommer ind i farezonen. Fiessler AKAS II og lignende systemer registrerer forhindringer så tynde som 14 mm ved lukkehastigheder op til 10 mm/s.
• Tohåndskontrol: På maskiner uden avanceret optisk sikkerhed holder et tohåndsaktiveringskrav operatørens hænder væk fra værktøjszonen under kraftslaget.
• Personlige værnemidler: Skærebestandige handsker (EN388 niveau 4 eller højere), sikkerhedsfodtøj og øjenbeskyttelse mod metalgrater er minimumskrav i de fleste jurisdiktioner.
• Beskyttelse af fjederbukkemaskine: Fordi fjederbøjningsmaskiner skubber dele ud med hastighed, og wire kan piske, hvis den går i stykker under spænding, er fuld perimeterbeskyttelse med låste adgangsdøre påkrævet. ISO 11161 og EN 13857 standarder definerer minimum sikkerhedsafstande for sådan sikring.
• Hydraulisk system vedligeholdelse: En hydraulisk kantpresse med en utæt tætning kan tabe stemplet under tyngdekraften. Anti-fald sikkerhedsventiler (kontraventiler direkte ved cylinderen) er obligatoriske på alle moderne maskiner og bør efterses årligt.

Vedligeholdelsespraksis, der forlænger bukkemaskinens levetid

En velholdt bukkemaskine bør give 20-30 års produktiv service. Forsømte maskiner forringes hurtigt, producerer dele uden for tolerance og skaber sikkerhedsrisici. Følgende vedligeholdelsespraksis er ikke til forhandling i produktionsmiljøer.

• Dagligt: Rengør værktøjsoverflader for at forhindre ridsede stansespidser og matriceskuldre. Undersøg hydraulikslangerne for gnidning eller gråd. Tjek bagmålerens stop for snavs, der kan placere dele forkert.
• Ugentligt: Kontroller hydraulikvæskestanden og tilstanden. Efterse lineære encodere (hvis monteret) for kontaminering. Bekræft rygmålerens positioneringsnøjagtighed med en måleur mod et referencestop.
• Månedligt: Smør stempelstyre, bagmålers ledningsskruer og kugleskruer i henhold til producentens smøreskema. Kontroller værktøjsspændesystemer for slitage.
• Årligt: Komplet hydraulikvæskeskift (typisk ISO VG46 eller VG68 afhængig af klima). Efterse cylindertætninger. Udfør laser- eller optisk kalibrering af maskinens vinkelreferencesystem. For fjederbukkemaskiner skal du udskifte bukkestifter og spolearme, der viser målbart slid.

Værktøj er typisk den højeste tilbagevendende vedligeholdelsesomkostning i både kantpresse- og fjederbukkemaskinedrift. Slid og hak i hulspidserne; matriceskuldrene eroderer ved gentagen metalkontakt. Et enkelt sæt presbremseværktøjer til en 3-meters maskine kan koste $3.000-$15.000, hvilket gør korrekt opbevaring (værktøjsstativer, beskyttelsesdæksler) og håndteringsprocedurer til en direkte omkostningskontrolforanstaltning.
