Sådan laver du fjedre: Materialer, maskiner og procesvejledning

Sådan laver du fjedre: Det direkte svar

Fjedre er lavet ved at vikle, bøje eller stanse metaltråd eller bånd til en form, der lagrer og frigiver mekanisk energi. Den mest almindelige metode er spolevikling - at føre tråd gennem en CNC fjeder maskine der bøjer den rundt om en dorn med en nøjagtigt beregnet stigning og diameter. Til højvolumenproduktion kører denne proces med hastigheder mellem 50 og 400 dele i minuttet afhængig af fjederstørrelse og materiale.

Uanset om du laver prototyper af en enkelt del på et værksted eller kører tusindvis af enheder på en reklame fjeder coiling maskine , kernetrinene er de samme: vælg den rigtige ledning, indstil geometrien, vind eller form fjederen, varmebehandle den, og afslut overfladen. Hvert trin har tolerancer, der direkte påvirker fjederens belastning, udmattelseslevetid og dimensionelle konsistens.

Sektionerne nedenfor nedbryder hvert trin i detaljer - med rigtige mål, materialevalg og maskinindstillinger - så du kan producere fjedre, der fungerer pålideligt fra den første spole til den sidste.

Hurtig reference

De fleste fjedre er lavet af kulfjedret ståltråd (ASTM A228) eller rustfrit stål (ASTM A313)
Tråddiametre til trykfjedre varierer typisk fra 0,1 mm til 25 mm
En moderne CNC fjeder maskine kan holde en ydre diametertolerance på ±0,05 mm
Afspændingsaflastende varmebehandling kører ved 200–300 °C i 20–30 minutter efter opvikling

Typer af fjedre og hvordan de er lavet

At forstå, hvilken type fjeder du har brug for, bestemmer fremstillingsprocessen, værktøjet og maskinkonfigurationen. Der er fem hovedkategorier, der anvendes på tværs af industri- og forbrugerapplikationer.

Kompressionsfjedre

Den mest almindelige type. Rund wire er viklet ind i en helix med en åben stigning, så fjederen komprimeres under aksial belastning. Lavet på en CNC spole fjeder maskine med justering af pitchværktøj. Frilængdetolerancer er typisk ±1–2 % af den nominelle længde.

Forlængerfjedre

Viklet med tætte spoler og indledende spænding, så spolerne presses sammen i hvile. Kroge dannes i hver ende af fjedermaskinen umiddelbart efter vikling. Kroggeometri - fuld snoning, halv snoning eller forlænget - er indstillet i maskinprogrammet.

Torsionsfjedre

Modstå rotationskraft. Viklet med tætte eller åbne spoler, med ben, der strækker sig tangentielt. A torsionsfjeder maskine bøjer benene til præcise vinkler - almindeligvis 90°, 180° eller tilpassede vinkler inden for ±1°.

Flade / Bladfjedre

Stemplet eller bøjet af fladt bånd. Automotive bladfjedre bruger stablede plader fastspændt i midten. Mindre flade fjedre til elektronik er stemplet på progressive matricepresser med hastigheder på op til 800 slag i minuttet.

Disc / Belleville Springs

Koniske skiver, der stables i serie eller parallelt. Dannet ved at blanke en skive fra ark og presse den ind i en kegleprofil. Belastningskapaciteten varierer dramatisk med keglehøjden - en 1 mm højdeforskel kan ændre belastningen med 30–50 %.

Valg af det rigtige materiale til fjederfremstilling

Materialeevalg er ikke valgfrit gætværk - den forkerte legering vil forårsage for tidlig træthed, korrosionsfejl eller dimensionsdrift under temperatur. Tabellen nedenfor dækker de mest almindeligt specificerede fjedermaterialer på tværs af brancher.

Almindelige fjedermaterialer, deres mekaniske egenskaber og typiske anvendelser
Material	Standard	Trækstyrke	Maks. temperatur (°C)	Bedst til
Music Wire (High Carbon)	ASTM A228	1700–2400 MPa	120	Generelle formål, høj cyklus
Hårdt trukket tråd	ASTM A227	1200-1900 MPa	120	Statiske eller lavcykliske belastninger
Rustfrit stål 302/304	ASTM A313	1300-2000 MPa	260	Ætsende miljøer
Rustfrit stål 316	ASTM A313	1100–1800 MPa	316	Marine, kemisk eksponering

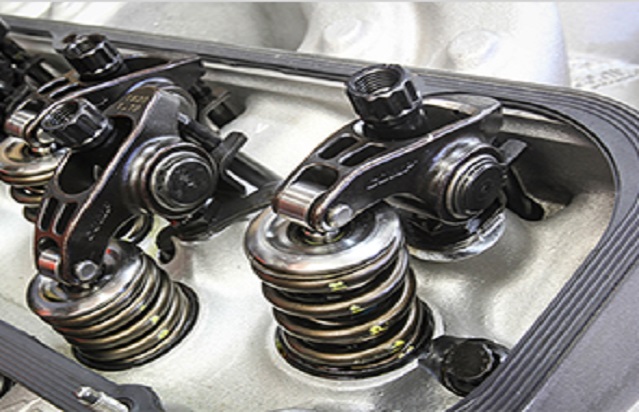

Chrome Silicon (SiCr)	ASTM A401	1900-2200 MPa	245	Højspændingsventilfjedre
Inconel 718	AMS 5596	1240-1450 MPa	700	Luftfart, ekstrem varme
Fosfor bronze	ASTM B159	700-1100 MPa	95	Elektriske kontakter, ikke-magnetiske

Musiktråd (ASTM A228) dækker nogenlunde 70% af al trykfjederproduktion verden over på grund af dens høje trækstyrke og ensartede overfladekvalitet. Krom siliciumlegeringer bruges, hvor driftsspændingen overstiger 45 % af trækstyrken, eller hvor fjederen cykler mere end 10 millioner gange.

Tråddiameter driver trækstyrken: en 0,5 mm musiktråd har en trækstyrke nær 2400 MPa, mens en 6 mm tråd af samme legering falder til omkring 1700 MPa. Dette omvendte forhold er indbygget i hver fjederdesignligning og skal tages i betragtning, før fjedermaskinen opsættes.

Fjederdesignberegninger, før du begynder at vikle

At køre en fjedermaskine uden først at beregne nøgleparametrene er, hvordan du spilder materiale og producerer dele, der ikke er specificeret. Følgende formler er grundlaget for hvert trykfjederdesign.

Springhastighed (k)

k = (G × d⁴) / (8 × D³ × Na)

Hvor G = forskydningsmodul (~80.000 MPa for stål), d = tråddiameter, D = gennemsnitlig spolediameter, Na = antal aktive spoler. En typisk bilventilfjeder med d = 3,5 mm, D = 28 mm og Na = 8 giver en hastighed på omkring 28 N/mm.

Wahl-korrektionsfaktor (Kw)

Kw = (4C-1)/(4C-4) 0,615/C

C = D/d (fjederindeks). Fjedre med et indeks under 4 oplever høj spændingskoncentration ved den indre spole — Wahl-faktoren korrigerer forskydningsspændingsberegningen. De fleste fjedre er designet med C mellem 6 og 12.

Fri længde (Lf)

Lf = (Na Nc) x d δ

Nc = antal inaktive (lukkede) spoler, δ = pitch × Na. For en trykfjeder med 2 lukkede ender, Nc = 2. Fri længde indstiller direkte maskinens stopposition under oprulning på en CNC fjeder coiling maskine .

Massiv længde (Ls)

Ls = (Na Nc) x d

Solid længde er den komprimerede højde, når alle spoler rører hinanden. Kontroller altid, at arbejdsafbøjningen holder fjederen mindst 15 % over fast længde for at undgå permanent hærdning. Mange fjedermaskineoperatører bruger dette som et minimumsgab-tjek.

Før programmering a fjeder maskine , verificere, at designet består tre kontroller: (1) maksimal spænding under belastning forbliver under 45 % af trækstyrken til dynamiske applikationer; (2) fjederen spænder ikke — slanke fjedre med Lf/D-forhold over 4 er tilbøjelige til at bøje sig i siden; (3) egenfrekvensen er mindst 13 gange driftsfrekvensen for at undgå resonans. Manglende nogen af disse kontroller fører til feltfejl, ofte inden for de første 100.000 cyklusser.

Sådan fungerer en fjedermaskine: Fra trådfremføring til færdig spole

A fjeder maskine er et præcisionsstyret formningssystem, der tager rå tråd fra en spole og bøjer den til en færdig fjeder i et enkelt kontinuerligt træk. Moderne CNC-versioner erstatter knast-og-greb-mekanismerne i ældre maskiner med servodrevne akser, der kan omprogrammeres på få minutter. At forstå, hvad der sker inde i maskinen, er afgørende for fejlfinding af diameterdrift, stigningsvariation og sluttilstandsdefekter.

Trådfødesystem

Tråd går ind gennem et glattejern - en række ruller sat i skiftende vinkler - der fjerner det naturlige afstøbning og spiral fra spolen. Utilstrækkelig opretning er den førende årsag til variation i spolediameteren i produktionen. De fleste fjederrullemaskiner brug 5-rulle eller 9-rulle glattejern; tungere ledninger over 6 mm kan bruge motordrevne klemrullefremføringer med momentfeedback. Tilspændingshastigheden bestemmer direkte maskinens udgangshastighed: Ved 200 mm/s fremføring tager en 30 mm frilængdefjeder ca. 0,15 sekunder at vinde.

Coiling Point og Pitch Tool

Spolepunktet - en hærdet hårdmetalstift eller rulle - afbøjer tråden mod en dorn eller ind i fri luft for at skabe spolediameteren. Bevægelse af spolepunktet indad øger diameteren; udadtil formindsker det. Pitch-værktøjet styrer den aksiale fremføring pr. omdrejning og indstiller fjederens stigningsvinkel og i sidste ende den frie længde. På en CNC fjeder maskine , begge akser opdaterer position 500-1000 gange i sekundet, hvilket tillader tilspidsede diametre, variabel stigning og tøndeformede profiler alt sammen inden for samme vindcyklus.

Afskæringsmekanisme

Når det programmerede antal spoler er nået, skærer en afskåret kniv tråden rent. Afskæringen skal affyres ved den korrekte rotationsvinkel for at producere ensartet endegeometri. Dårlig afskæringstid skaber kroge, grater eller knuste ender, der ikke sliber eller påvirker fjederens firkantethed. Højhastighedsmaskiner bruger pneumatiske eller servoafskæringssystemer med responstider på under 5 millisekunder.

Typer af fjedermaskiner

Fjedermaskine af kamtype: Mekaniske knaster driver formningsværktøjerne. Lavere pris, velegnet til simple trykfjedre i høj volumen. Begrænset fleksibilitet - ændring af fjedergeometri kræver fysisk udskiftning af knast.
CNC spolemaskine (2-4 akse): Servomotorer erstatter knaster. Diameter, pitch og fri længde er programmerbare. Omstillingstiden falder fra 4–8 timer (knastmaskine) til 20–40 minutter. Håndterer ledning fra 0,1 mm til 20 mm.
Flerakset CNC fjedermaskine (6-8 akset): Tilføjer yderligere bøjnings- og formakser til torsionsben, kroge og komplekse former. Kan producere forlængerfjedre med lukkede kroge, torsionsfjedre med kantede ben og wireformer i en enkelt opsætning.
Fjederformningsmaskine (trådformningsmaskine): 8–12 akser med et roterende hoved eller flere bukkeværktøjer. Anvendes til komplekse 3D-trådsformer - clips, snapringe, holdere - som ikke er traditionelle spiralfjedre.
Flad fjeder maskine / presse: Stempler eller bøjer fladt bånd til bladfjedre, snapfjedre eller kontaktfjedre. Bruges meget i elektronik og bilkomponenter.

Førende fjeder maskine producenter omfatter WAFIOS (Tyskland), Itaya (Japan), Bamatec (Schweiz) og adskillige kinesiske producenter. En mellemklasse 4-akset CNC-spolemaskine, der er i stand til at håndtere 0,3-6 mm tråd, koster typisk mellem $40.000 og $120.000 USD afhængig af hastighed og aksekonfiguration.

Trin-for-trin forårsfremstillingsproces

Følgende sekvens dækker industriel trykfjederproduktion fra rå wire til færdig, inspiceret del. Torsions- og forlængelsesfjedre følger det samme skelet med modifikationer i formnings- og varmebehandlingsstadierne.

Trin 1

Forberedelse og inspektion af ledninger

Indgående ledning er verificeret i forhold til materialecertifikatet: diametertolerance (typisk ±0,5 % for musiktråd), trækstyrke, overfladetilstand og spolevægt. Tråd med overfladesømme, huller eller diameter uden for tolerance afvises, før det når maskinen. Diameterafvigelse på kun 2 % ændrer fjederhastigheden med ca. 8 % (da hastigheden skalerer med d⁴).

Trin 2

Spring Machine Setup og Programmering

Operatøren læsser tråden gennem glattejernet og fører den til opviklingspunktet. CNC-programmet specificerer: trådfremføringshastighed, sætpunkt for spolediameter, stigning pr. omdrejning, totalt antal spole og afskæringsposition. Prøver fra første artikel vikles ved langsom hastighed - typisk 10-20% af produktionshastigheden - og måles i forhold til printet. Justeringer af spolepunktsposition, pitchværktøjsvinkel og afskæringstidspunkt foretages, indtil alle dimensioner er inden for tolerancen.

Trin 3

Spolevikling ved produktionshastighed

Når den første artikel er godkendt, kører maskinen med fuld produktionshastighed. Outputhastigheder varierer efter ledningsstørrelse: 0,5 mm wire løber med 200–400 fjedre/minut; 6 mm wire løber med 15–40 fjedre/minut . Igangværende prøver udtages for hver 500-1000 stykker og kontrolleres for fri længde, ydre diameter og totalt antal spole. Automatiske synssystemer på avancerede maskiner kontrollerer hver del.

Trin 4

Stresslindrende (lavtemperatur varmebehandling)

Friskviklede fjedre bærer restspænding fra formningsprocessen. Afspændingsaflastning fjerner dette uden at omkrystallisere ledningens koldbearbejdede mikrostruktur. For kulstofstålfjedre betyder det 200–260 °C i 20–30 minutter i en mesh bælteovn eller batchovn. Rustfrit stål kræver 315–370 °C. Efter behandling kan den frie længde ændres med 0,5-2 %, efterhånden som den resterende spænding slapper af - dette skal tages med i viklingsprogrammet.

Trin 5

Slutslibning (til trykfjedre)

Trykfjedre med lukkede ender slibes på en dobbeltskivesliber eller en roterende slibemaskine for at give en flad lejeoverflade. Slibningen skal fjerne nok materiale til at bringe kvadratiskhed inden for tolerance - typisk mindre end 1,5° hældning efter DIN 2096 / ISO 10243 standarden. Underslibning efterlader en punktkontakt i stedet for fuld lejekontakt; overslibning skærer ind i de aktive spoler og reducerer fjederhastigheden.

Trin 6

Forudindstilling (Scragging)

Højbelastningsfjedre komprimeres til fast højde en eller flere gange for at fremkalde gunstige restspændinger på den indre spoleoverflade. Denne proces - kaldet skrabning eller forindstilling - forkorter fjederen permanent med 1-5 % af den frie længde, men øger fjederens modstand mod permanent hærdning i løbet af levetiden. Bilaffjedringsfjedre og ventilfjedre er næsten altid skrabet inden forsendelse.

Trin 7

Shot pening (til applikationer med høj træthed)

Shot peening bombarderer fjederoverfladen med små stål- eller keramiske kugler med høj hastighed, hvilket skaber et trykspændingslag på 0,1-0,3 mm dybt. Dette lag modstår, at træktræthedsrevner opstår på trådoverfladen. Shot peening kan forlænge forårets træthedslevetid med 200-500 % i højcyklusapplikationer såsom motorventilfjedre, der cykler 10⁸ gange eller mere.

Trin 8

Overfladebehandling og belægning

Kulstofstålfjedre uden en beskyttende belægning vil ruste inden for få uger i fugtige omgivelser. Almindelige finish omfatter: elektro-zink-belægning (5-12 µm), zink-phosphatolie, pulverlakering eller e-coating. Fjedre til fødevarer, medicinske eller udendørs miljøer bruger rustfrit stålbasemateriale eller yderligere organiske belægninger. Brintskørhed fra plettering er en kendt risiko - bagning efter plade ved 190-220 °C i 4-8 timer fjerner absorberet brint.

Trin 9

Afsluttende inspektion og belastningsprøvning

Hvert produktionsparti gennemgår dimensions- og belastningstest. En fjederhastighedstester komprimerer fjederen til to eller tre definerede længder og registrerer kraft ved hvert punkt. Den målte hastighed skal svare til designspecifikationen inden for ±10% for generelle fjedre eller ±5% for præcisionsfjedre. Statistisk prøvetagning følger AQL-tabeller - typisk AQL 1.0 eller 1.5 til kritiske applikationer - hvilket betyder, at en masse på 1.000 fjedre kræver inspektion af 80-125 prøver.

Sådan laver du fjedre i hånden uden en fjedermaskine

Til prototyper, reparationsarbejde eller små mængder er det fuldt ud muligt at lave en funktionel tryk- eller forlængerfjeder uden en dedikeret fjeder maskine . Værktøjet er minimalt, og processen er ligetil for ledninger under 2 mm i diameter.

Hvad du har brug for

Fjedertråd i den korrekte legering og diameter (musiktråd ASTM A228 er det bedste udgangspunkt)
En dorn — en rund stang eller bor, der er lidt mindre end den ønskede indvendige diameter (ID). Fjedre springer lidt tilbage efter dannelse; hvis du ønsker ID = 10 mm, skal du bruge en 9–9,5 mm dorn
En skruestik eller drejebænk til at holde dornen under oprulning
Trådskærer og nåletang
En propanbrænder og bratkølingsspand (til varmebehandling, hvis du bruger forhærdet tråd - anbefales ikke til håndoprulning; brug udglødet tråd i stedet)

Håndoprulningsprocedure

Fastgør dornen vandret i en skruestik eller spænd den i et håndbor eller drejebænk.
Forankring wireenden til dornen ved hjælp af et boret hul eller tape, og hold den stram.
Vikl tråden rundt om dornen i en stram, jævn spiral. Påfør fast, ensartet spænding hele vejen igennem - uensartet spænding skaber diameter og stigningsvariation.
For kompressionsfjedre indføres en konsekvent aksial fremføring (stigning) for hver drejning. Brug en bearbejdet pitch-guide eller forsigtigt mellemrum vendinger for øje - sigt efter en stigning svarende til 1,5× trådens diameter som udgangspunkt.
Vikl 1–2 ekstra lukkede spoler i hver ende for at danne de inaktive endespoler.
Klip ledningen med flush-cut wire cutters for enden af den sidste inaktive spole.
Skub fjederen af dornen og mål fri længde og udvendig diameter.
Afspændingslindring ved at stille fjederen i en køkkenovn ved 230 °C i 20 minutter, derefter luftafkøle. Dette trin reducerer den tidlige sætning betydeligt og stabiliserer dimensionerne.

Håndviklede fjedre vil ikke matche den dimensionelle konsistens af maskinfremstillede dele. Forvent fri længdevariation på ±3–5 % og diametervariation på ±2–4 %, når der oprulles i hånden. For alt, der kræver snævrere tolerancer eller mere end 20-30 stykker, a fjeder coiling maskine er den praktiske løsning.

Almindelige fjederfejl og hvordan man fikser dem på fjedermaskinen

Selv med en velholdt fjeder maskine , opstår der defekter, når opsætningsdrift eller materialeegenskaber varierer. Følgende tabel kortlægger de hyppigste defekter til deres grundlæggende årsager og korrigerende handlinger.

Fjedermaskinedefekt fejlfindingsvejledning til spiralfjederproduktion
Defekt	Sandsynlig årsag	Korrigerende handling
OD stiger gradvist under løbeturen	Slidt spolepunkt, trådspolens spænding falder	Udskift spolepunktet; tilføje trådbremsespænding
Fri længde for kort	Pitch-værktøjet går ikke langt nok frem; forkert antal spoler	Forøg pitch værktøj offset; verificere encoder tæller
Ikke-firkantede ender	Ujævn endespole lukning; slibehjul ikke fladt	Juster endespoleknast; kjole slibehjul
Trådoverflade revner	Sømme i tråd; dorndiameter for lille (høj spænding)	Afvis ledningsparti; øge fjederindekset (D/d-forhold)
Sammenfiltrede/sammenlåste fjedre	OD for stor i forhold til pitch; endekroge på forlængerfjedre	Reducer OD; tilføje skillelinjer i udskriftsbakken
Inkonsekvent fjederhastighed	Tonehøjde variation; tråddiameter uden for tolerance	Tjek pitch-værktøjet igen; stram wire lot specifikation
Grater eller skarp afskåret ende	sløv afskåret kniv; forkert afskæringsvinkel	Slib eller udskift kniven; juster den afskårne kamvinkel

Fjederfremstillingskvalitetsstandarder og -tolerancer

Fjedre er ikke en handelsvare - små dimensionelle afvigelser giver betydelige ændringer i belastning og udmattelseslevetid. De vigtigste standarder for fjedertolerancer er DIN 2095 / 2096 (kompression), DIN 2097 (forlænger) og DIN 2194 (torsion). ISO 10243 og ISO 8458 gælder også for internationale forsyningskæder.

Fri længdetolerance

DIN 2095 definerer tre tolerancegrader: Grade 1 (±0,5% af fri længde), Grade 2 (±1%), Grade 3 (±2%). En fjedermaskine, der producerer klasse 1-dele på 80 mm fri-længde fjedre, skal holde ±0,4 mm - opnåelig på en velafstemt CNC-spolemaskine, men ikke på ældre knast-type maskiner.

Ydre diameter tolerance

Tolerancer på OD følger fjederindekset og tråddiameteren. For en typisk fjeder med OD = 20 mm og d = 1,5 mm, er Grade 2 tolerance ca. ±0,4 mm. Moderne fjeder maskine systemer med servofeedback holder OD inden for ±0,1 mm rutinemæssigt.

Firkantethed

Firkantethed (vinkelret på endespolens flade på fjederaksen) er angivet som en maksimal afvigelse i mm pr. 100 mm fri længde. DIN 2096 Grade 2 tillader 3 mm pr. 100 mm. Fjedre til præcisionsmontering - ventilfjedre, instrumentfjedre - kræver mindre end 1 mm pr. 100 mm.

Fjederhastighedstolerance

Fjederhastighed testes på en vejecelle i to definerede længder. Tolerancen er typisk ±10% for kommercielle fjedre og ±5% for præcisionsfjedre. Automotive affjedringsfjedre holdes ofte til ±3% hastighed og ±1% fri længde, hvilket kræver 100% test på automatiserede fjederhastighedsmaskiner.

Opskalering: Fra prototype til produktion på en fjedermaskine

At flytte fra en håndviklet prototype eller en enkeltskifts manuel maskine til fuld produktion kræver planlægning omkring tre variabler: maskinkapacitet, materialelogistik og inspektionsinfrastruktur.

Estimering af maskinoutputkrav

Brug følgende beregning: hvis du skal bruge 500.000 fjedre om måneden og din fjeder coiling maskine kører med 80 fjedre/minut, skal du bruge cirka 104 maskintimer pr. måned. Med 22 arbejdsdage og 8 timer/skift producerer en enkelt maskine på et skift 192 maskintimer om måneden - godt inden for kapaciteten. Men når du tager højde for opsætningstid (30–60 minutter pr. skift), vedligeholdelsesnedetid (5–8 % af den samlede tid for en velholdt maskine) og godkendelsestid for første artikel, falder den effektive kapacitet til omkring 160–170 brugbare timer. Planlæg for 75–80 % faktisk udnyttelse, når produktionskapaciteten citeres.

Wire Logistics i skala

Ved 500.000 fjedre/måned med en 30 mm frilængde fjeder ved brug af 1,5 mm wire, forbruger du omkring 15.000 meter wire om måneden - omkring 130-160 kg afhængig af legeringsdensiteten. Køb af tråd i 100 kg spoler versus 500 kg spoler kan reducere materialeomkostningerne med 8-15 %. Bekræft spolens kompatibilitet med din fjeder maskine 's pay-off system inden bestilling af store mængder.

Eftersyn ved Volumen

100 % manuel inspektion ved 500.000 styk pr. måned er ikke praktisk. Automatiserede synssystemer til fjederdiameter, fri længde og sluttilstand kontrollerer 60-120 fjedre i sekundet og markerer fejl i realtid. In-line belastningstestere verificerer fjederhastigheden på hver del. Kapitalomkostningerne for en fuldautomatisk inspektionscelle løber på $25.000-$80.000 USD, men betaler sig hurtigt tilbage, når skrotraterne falder fra 1-2% til under 0,1%.
