Torsionsfjederdesign: ligninger, materialer og maskinvejledning

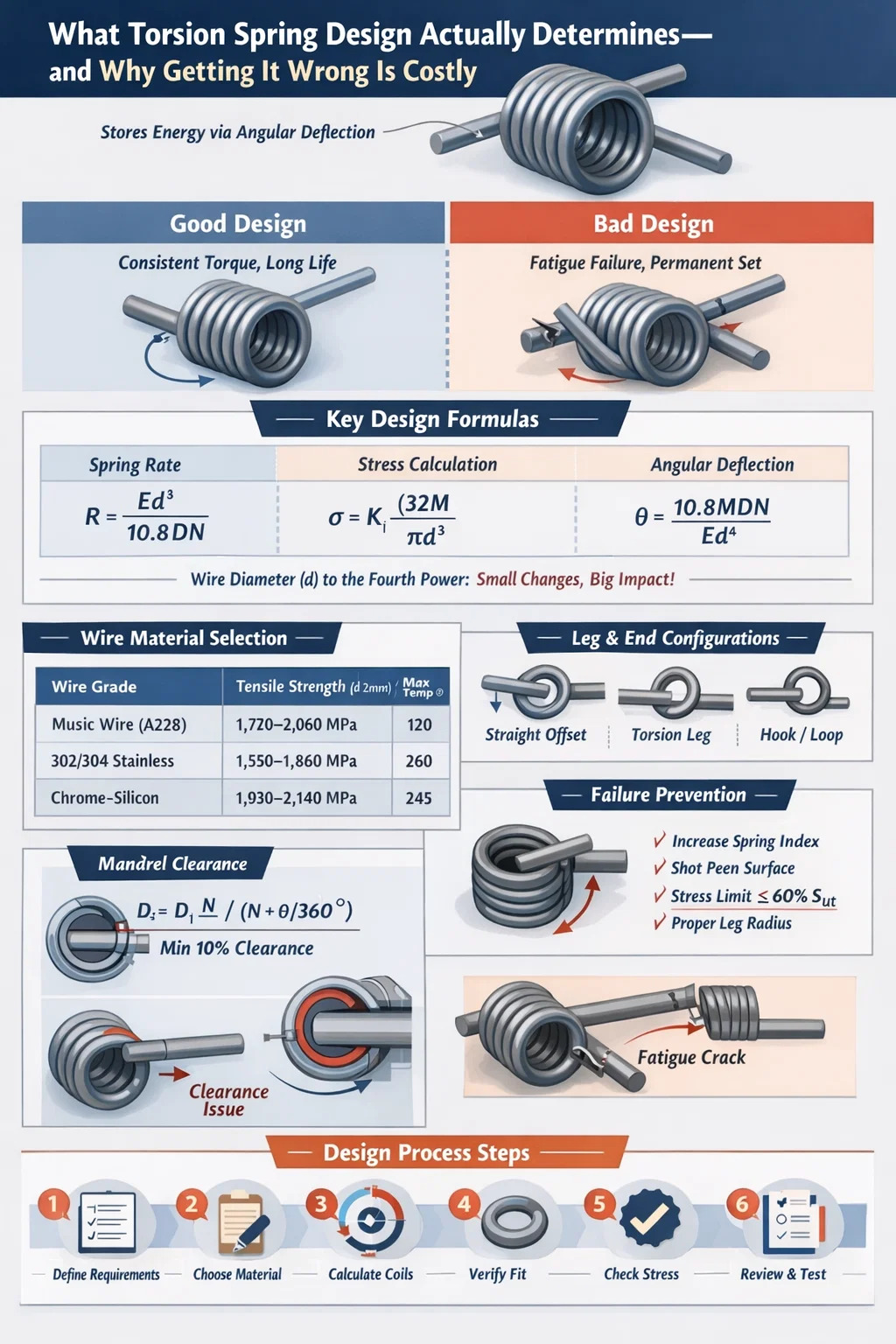

Hvad torsionsfjederdesign faktisk bestemmer - og hvorfor det er dyrt at gøre det forkert

Torsionsfjederdesign er processen med at specificere geometri, materiale, belastningskarakteristika og fremstillingstolerancer for en fjeder, der lagrer energi gennem vinkelafbøjning snarere end lineær kompression eller forlængelse. Få det rigtige design, og fjederen leverer ensartet drejningsmoment på tværs af tusinder - eller millioner - af cyklusser. Går det galt, står du over for for tidlig træthedsfejl, permanent indstilling eller uforudsigelige drejningsmomentkurver, der ødelægger nedstrømsmekanismen.

Det mest kritiske designoutput er fjederhastighed (drejningsmoment pr. rotationsgrad) , typisk udtrykt i N·mm/° eller lb·in/°. Hver anden parameter - ledningsdiameter, spolediameter, antal aktive spoler, bengeometri, endekonfiguration - føres ind i dette nummer. En torsionsfjedermaskine kan kun producere, hvad designet specificerer, så præcision i designfasen eliminerer kostbart efterarbejde på produktionsgulvet.

Denne artikel gennemgår hele designprocessen: fra grundlæggende ligninger og materialevalg til fremstillingsbegrænsninger pålagt af torsionsfjedermaskiner, almindelige fejltilstande og praktiske tolerancestrategier, der bruges i højvolumenproduktion.

Kernedesignligninger, som enhver ingeniør har brug for at kende

Torsionsfjederdesign er afhængig af et sæt veletablerede mekaniske ligninger. At forstå dem er ikke valgfrit - de afgør, om din fjeder overlever sin levetid eller svigter i de første par tusinde cyklusser.

Spring Rate Formel

Vinkelfjederhastigheden R beregnes som:

R = Ed4 / (10,8 D N)

Hvor E er elasticitetsmodulet (MPa), er d tråddiameteren (mm), D er middelspolens diameter (mm), og N er antallet af aktive spoler. Til hårdttrukket kulstofståltråd, E ≈ 196.500 MPa; til rustfrit stål 302/304, E ≈ 193.000 MPa; for krom-silicium (SAE 9254), E ≈ 201.000 MPa.

Bemærk, at tråddiameteren vises i fjerde potens. Forøgelse af d med kun 10 % øger fjederhastigheden med cirka 46 %. Dette er grunden til, at tråddiameteren er den mest følsomme variabel i ethvert torsionsfjederdesign - en lille toleranceafvigelse har en for stor effekt på den endelige fjederhastighed.

Stressberegning og Wahl-korrektionsfaktoren

Bøjningsspændingen i en torsionsfjedertråd er:

σ = K_i × (32M) / (πd³)

Hvor M er det påførte moment (N·mm), d er tråddiameter, og K_i er den indre fiberspændingskorrektionsfaktor (også kaldet Wahl-faktoren for torsionsfjedre). K_i tager højde for krumningseffekter og er defineret som:

K_i = (4C² - C - 1) / (4C(C - 1))

Hvor C er fjederindekset = D/d. For et fjederindeks på 6 (en fælles værdi), K_i ≈ 1,24. For en tæt spole med C = 4 stiger K_i til ca. 1,40. Dette betyder, at en stramtviklet fjeder ser 13 % højere spænding ved den indre fiber for det samme påførte øjeblik - en meningsfuld forskel, når træthedslevetid er designbegrænsningen.

Vinkelafbøjning under belastning

Total vinkelafbøjning θ (i grader) er:

θ = 10,8 M D N / (E d4)

Denne ligning er det omvendte af springhastighedsformlen. Den fortæller dig, hvor meget fjederen roterer for et givet påført drejningsmoment. I applikationer som dørhængsler til biler eller vinduesregulatorer er det afgørende for mekanismeemballering at kende den nøjagtige afbøjningsvinkel ved hvert momentniveau.

Ændring i spolediameter under afbøjning

En egenskab, der er unik for torsionsfjedre: spiraldiameteren ændres, når fjederen spoler eller afvikles. Ved vikling i lukkeretningen (spolerne strammer), falder middeldiameteren. Den nye middeldiameter D₂ er:

D₂ = D₁ N / (N θ/360°)

For en fjeder med 8 aktive spoler, der roterer 90°, er D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — en reduktion på 3%. Hvis fjederen virker over en dorn, skal konstruktøren verificere, at D₂ stadig giver tilstrækkelig frigang; interferens ved maksimal afbøjning forårsager katastrofale drejningsmomentspidser og for tidlig svigt. Standard designpraksis er at vedligeholde mindst 10 % spillerum mellem den afbøjede indre spolediameter og dornens ydre diameter .

Materialevalg: Tilpasning af trådkvalitet til anvendelseskrav

Materialevalg er uadskilleligt fra torsionsfjederdesign. Tråden skal levere den nødvendige trækstyrke, udholdenhedsgrænse og korrosionsbestandighed over hele driftstemperaturområdet, samtidig med at den forbliver kompatibel med torsionsfjedermaskinens formningsevne.

Til de fleste industrielle anvendelser - dørhængsler, låse, retraktorer og elektriske stik - musiktråd (ASTM A228) er standardvalget . Dens høje trækstyrke og ensartede overfladekvalitet understøtter træthedslevetider, der overstiger 500.000 cyklusser ved stressniveauer op til 70 % af den ultimative trækstyrke. Hårdttrukket tråd koster 10-15 % mindre, men har en mere ru overfladefinish og mere trækstyrkevariabilitet, hvilket gør den mere velegnet til statiske eller lavcykliske applikationer.

Krom-siliciumtråd er, selvom det er dyrere, standardvalget til bilventilfjedre og bremsereturfjedre, hvor driftstemperaturer når 200-240°C, og spændingsafslapning skal minimeres. Det er også mere krævende for torsionsfjedermaskinen, fordi dens højere hårdhed accelererer slid på værktøj - en faktor, der skal diskuteres med producenten under designgennemgang.

Fosforbronze og berylliumkobber forekommer i elektriske konnektorfjedre, hvor ledningsevnen betyder noget sammen med mekanisk ydeevne. Især berylliumkobber opnår, selv om det er dyrt, trækstyrker, der nærmer sig 1.400 MPa og opretholder fremragende sætmodstand, hvilket gør det velegnet til præcisionsinstrumenter med snævre momenttolerancer over længere levetid.

Ben- og endekonfiguration: Ofte undervurderet, altid kritisk

Endekonfigurationen af en torsionsfjeder - hvordan benene er formet, hvor de kommer i kontakt med de parrende dele, og hvilken geometri de følger - påvirker direkte tre ting: det effektive antal aktive spoler, spændingskoncentrationen ved ben-krop-forbindelsen, og hvad torsionsfjedermaskinen realistisk kan danne.

Almindelige sluttyper og deres afvejninger

• Lige forskudte ben — Den mest almindelige. Benet strækker sig tangentielt fra kroppen. Let at forme på en CNC torsionsfjeder maskine; bidrager med cirka halvdelen af ​​benlængden til antallet af aktive spoler.
• Lige torsionsben (radial) — Benet strækker sig radialt indad eller udad. Lettere at sætte op på maskinen, men skaber en mere kompleks spændingsfordeling ved bøjningsovergangspunktet.
• Kroge og løkker — Anvendes, når fjederen skal fastgøres til en stift eller aksel uden en sekundær fastgørelsesanordning. Kroggeometri kan dannes præcist af en CNC-torsionsfjedermaskine, men kræver værktøjsskift og øger cyklustiden med 8-15 % afhængigt af kompleksiteten.
• Korte og lange tangentielle ben — Benlængden påvirker, hvor meget drejningsmoment der overføres til belastningspunktet, og hvordan fjederen flugter i samlingen. Længere ben øger vægtstangsarmen og reducerer den kraft, der kræves for at opnå et givet drejningsmoment, men de øger også bøjningsspændingen ved benroden.
• Krydset center (dobbelt vridning) — To torsionsfjederlegemer forbundet i midten, viklet i modsatte retninger. Anvendes hvor drejningsmomentet skal være symmetrisk og pladsbegrænsninger forhindrer to separate fjedre. Kompleks at sætte op på en torsionsfjedermaskine; typisk forbeholdt højvolumen automotive eller industrielle applikationer, hvor værktøjsinvesteringen er berettiget.

Aktiv spolebidrag fra ben

Det effektive antal aktive spoler N_a inkluderer et bidrag fra benene. For lige ben tilføjer standardtilnærmelsen L/(3πD) til kropsspolen, hvor L er den samlede længde af begge ben. For en fjeder med en gennemsnitlig spolediameter på 20 mm og to 30 mm ben, tilføjer dette ca. 30/(3π×20) ≈ 0,16 spoler - en lille, men ikke-triviel korrektion, når snævre fjederhastighedstolerancer (±5 % eller bedre) er påkrævet.

Ignorering af denne korrektion fører til systematiske fjederhastighedsfejl, der bliver tydelige under inspektion af første artikel, hvilket kræver justeringer af spiraltælling og yderligere CNC-torsionsfjedermaskinens opsætningstid.

Hvordan Torsionsfjeder maskine Former, hvad der kan fremstilles

En torsionsfjedermaskine - specifikt en CNC spolemaskine med torsionsfjederevne - danner tråd ved at bøje den rundt om en spoledorn, mens den samtidig former benene og endeelementerne. Det er vigtigt at forstå, hvad maskinen kan og ikke kan gøre på designstadiet, før værktøjet skæres.

Tråddiameterområde og fjederindeksbegrænsninger

Standard CNC torsionsfjedermaskiner håndterer tråddiametre fra cirka 0,10 mm til 16 mm, afhængigt af maskinklassen. Entry-level CNC coilers dækker 0,3–3,5 mm; tunge industrimaskiner håndterer 3–16 mm wire. Fjederindeks (D/d) er praktisk talt begrænset mellem 4 og 16 for de fleste produktionskørsler:

• C under 4: Spolen er for stram; torsionsfjedermaskinen kæmper for at opnå ensartet pitch, og den høje krumning øger den indre fiberspænding dramatisk. Fjedre med C < 4 udviser næsten altid for tidlig træthed ved den indre spoleoverflade.
• C over 16: Spolen er løs, og tråden har tendens til at bukke under formningen. Dimensionel repeterbarhed lider — spolediametervariation på ±3–4 % er typisk over C = 16, sammenlignet med ±1 % opnåelig ved C = 6–10.

Det søde sted for produktion af torsionsfjedermaskiner er C = 6 til C = 12 , hvor formningskræfter er håndterbare, værktøjsslid er forudsigeligt, og dimensionstolerancer kan opnås ved høje produktionshastigheder.

CNC-torsionsfjedermaskinekapacitet: akser og præcision

Moderne CNC torsionsfjedermaskiner - såsom dem fra Wafios, Numalliance eller Simplex - fungerer med 4 til 8 styrede akser. Nøglefunktioner omfatter:

• Programmerbar benvinkel i intervaller på 0,1°, hvilket muliggør præcis kontrol af den indledende vinkel mellem de to ben (den frie vinkel)
• Trådfremføringshastighed op til 200 m/min på højhastighedsmaskiner til tråd med lille diameter, hvilket svarer til produktionshastigheder på 100-300 fjedre pr. minut for enkle geometrier
• Automatisk tilbagespringskompensation, hvor maskinens kontrolsoftware forbøjer tråden ud over målvinklen for at tage højde for elastisk genvinding - afgørende for at opnå frie vinkeltolerancer på ±2° eller bedre
• In-line drejningsmomentmåling på nogle avancerede systemer, hvor fjederen testes umiddelbart efter formning og dele uden for tolerance automatisk afvises

Den frie vinkel - vinklen mellem de to ben i ubelastet tilstand - er en af de mest udfordrende parametre at kontrollere. Fri vinkeltolerance på ±3° til ±5° er standard produktionskapacitet; ±1° til ±2° kan opnås med førsteklasses CNC torsionsfjedermaskiner og proceskvalifikation, men til en højere pris pr. stk. Designere bør specificere den snævreste tolerance, de rent faktisk har brug for, ikke den snævreste, de tror er mulig - overspecificering af fri vinkeltolerance kan fordoble eller tredoble delens omkostninger uden at forbedre produktets funktion.

Varmebehandling efter formning

Efter formning gennemgår torsionsfjedre lavet af forhærdet tråd (musiktråd, hårdttrukket, rustfrit) en afspændingsbagning ved lav temperatur - typisk 175-230°C i 20-30 minutter. Dette reducerer resterende spændinger, der induceres under oprulning, stabiliserer den frie vinkel og reducerer sæt i drift. Krom-silicium- og krom-vanadium-fjedre er dannet af udglødet tråd og derefter oliehærdet og hærdet til endelig hårdhed efter opvikling, hvilket giver mere kontrol over materialeegenskaber, men kræver yderligere procestrin på torsionsfjedermaskinlinjen.

Skudblæsning, påført efter varmebehandling, inducerer kompressionsrestspændinger på trådoverfladen, hvilket hæver træthedsudholdenhedsgrænsen med 20-30 % til fjedre, der arbejder i omvendt bøjning. For torsionsfjedre i høj-cyklus applikationer (over 500.000 cyklusser) er shot pening næsten altid specificeret på trods af, at det tilføjer 15-25 % til delomkostningerne, fordi alternativet - træthedsfejl i marken - er langt dyrere.

Træthedsanalyse og livsforudsigelse for torsionsfjedre

Træthedsfejl er den dominerende fejltilstand for torsionsfjedre under cyklisk belastning. Den starter ved den indre spoleoverflade (hvor bøjningsspændingen er højest på grund af krumning) eller ved ben-krop-forbindelsen (et spændingskoncentrationspunkt). At forudsige træthedslivet kræver forståelse af både stressamplituden og den gennemsnitlige stress.

Ændret Goodman-kriterium for forårstræthed

Det modificerede Goodman-kriterium relaterer den tilladte spændingsamplitude σ_a til at betyde spænding σ_m:

σ_a / S_e σ_m / S_ut = 1

Hvor S_e er udholdenhedsgrænsen og S_ut er den ultimative trækstyrke. For musiktråd, S_e ≈ 0,45 × S_ut for polerede prøver. Korrektionsfaktorer for overfladefinish reducerer dette til ca. 0,35–0,38 × S_ut for produktionstråd med standard overfladekvalitet.

Gerber-parablen bruges nogle gange som et alternativ til Goodman-linjen, fordi den passer bedre til empiriske fjedertræthedsdata ved høje gennemsnitlige stressniveauer. Goodman forbliver dog mere konservativ og foretrækkes til sikkerhedskritiske applikationer.

Praktiske mål for stressforhold

I praktisk torsionsfjederdesign giver følgende spændingsforholdsmål pålidelig udmattelsesydelse:

• For uendelig levetid (>10⁷ cyklusser): maksimal bøjningsspænding ≤ 55–60 % af S_ut
• For >1×10⁶ cyklusser: maksimal stress ≤ 65–70 % af S_ut
• For statiske applikationer eller <10.000 cyklusser: maksimal belastning ≤ 80 % af S_ut
• For fjedre med shot peening: Tilladelige stressniveauer stiger med 15-20 % på tværs af alle kategorier

Disse mål skal beregnes ved hjælp af den stresskorrigerede formel med Wahl-faktoren. Anvendelse af den nominelle bøjningsspændingsligning uden krumningskorrektion undervurderer den faktiske trådspænding med 15-35 % afhængigt af fjederindekset - en potentielt katastrofal fejl i højcyklusdesign.

Stressafslapning og permanent sæt

Torsionsfjedre under vedvarende belastning kan udvise permanent hærdning - en permanent ændring i fri vinkel over tid på grund af krybning i trådmaterialet. Permanent sæt er temperaturafhængigt og bliver væsentligt over 100°C for kulståltråd. Den maksimalt tilladte vedvarende belastning at begrænse indstillet til mindre end 2 % over 1.000 timer ved stuetemperatur er ca. 65 % af S_ut for musiktråd og 70 % for krom-silicium.

Til applikationer, hvor fjederen holdes i en komprimeret position (som i mange bil- og apparatmekanismer), skal konstruktøren verificere, at den vedvarende spænding ved maksimal afbøjning ikke overstiger disse grænser. Undladelse af at gøre det resulterer i drejningsmomentforfald i løbet af produktets levetid - en almindelig feltklage, der sporer direkte tilbage til torsionsfjederdesignet tilsyn.

Tolerancestrategi: Hvad skal specificeres, og hvad skal man ikke overspecificere

Angivelse af tolerancer på en torsionsfjedertegning er, hvor ingeniørmæssig vurdering krydser fremstillingsomkostningerne. Enhver tolerance, der er snævrere end standardproduktionskapaciteten, kræver yderligere processtyring, øget inspektionsfrekvens eller langsommere cyklustider for torsionsfjedermaskinen - alt sammen ekstra omkostninger.

Standard opnåelige tolerancer i produktionen

Den vigtigste tolerance at specificere korrekt er momentet ved en defineret testvinkel, ikke fjederhastigheden isoleret. En drejningsmomenttolerance i en bestemt vinkel er mere direkte forbundet med produktets funktion - den fortæller producenten præcis, hvad fjederen skal levere på det punkt i dens vandring, der har betydning for samlingen. Fjederhastighed alene fortæller ikke historien, hvis den frie vinkel varierer.

En almindelig og effektiv tilgang er at specificere: (1) drejningsmoment ved minimum arbejdsvinkel, (2) drejningsmoment ved maksimal arbejdsvinkel og (3) fri vinkel med en bred tolerance. Denne funktionelle specifikation giver torsionsfjedermaskinens operatør maksimal frihed til at optimere formningsprocessen og samtidig sikre, at fjederen fungerer korrekt i samlingen.

Tegning af noter, der forhindrer fejlfortolkning

En torsionsfjedertegning skal altid angive:

• Vindretning (højre eller venstre) — kritisk for torsionsfjedermaskinens opsætning og for retningen af drejningsmomentgenerering i enheden
• Om drejningsmomenter og vinkler måles med eller uden en dorn på plads
• Belastningsretningen (lukke- eller åbningsretning i forhold til sårretningen)
• Krav til overfladefinish og belægning (forzinkning, fosfat, passivering)
• Om forudindstilling (overafbøjning for at reducere sæt) er påkrævet og til hvilken vinkel

Udeladelse af vindretning fra en tegning er en af de mest almindelige og omkostningstunge fejl ved anskaffelse af torsionsfjeder. En højre torsionsfjeder, der er viklet i lukkeretningen, genererer stigende drejningsmoment, når den lukker - hvis samlingen kræver lukkemoment fra en venstre fjeder, vil mekanismen virke baglæns eller slet ikke.

Almindelige fejltilstande og hvordan torsionsfjederdesign forhindrer dem

At forstå fejltilstande er ikke post-mortem engineering - det er et designinput. Hver fejltilstand er knyttet til specifikke designbeslutninger, der kan forhindre eller afbøde den.

Træthedsrevner på den indre spoleoverflade

Den højeste bøjningsspænding i en torsionsfjeder opstår ved den indvendige fiber af hver spole på grund af krumningseffekten (fanget af Wahl-faktoren). Træthedsrevner starter her og forplanter sig på tværs over tråddiameteren, hvilket resulterer i pludseligt brud. Forebyggelsesstrategier:

• Forøg fjederindekset for at reducere K_i — flytning fra C = 4 til C = 6 reducerer den indre fiberspænding med cirka 12 %
• Påfør shot peening for at indføre kompressionsrestspænding på overfladen
• Reducer spidsbelastning gennem større tråddiameter eller reduceret middelspolediameter
• Sørg for, at trådoverfladen er fri for sømme, overlapninger og gruber – disse er spændingskoncentrationspunkter, der dramatisk reducerer træthedslevetiden

Permanent sat i drift

Sættet viser sig som en reduktion i fri vinkel over tid, hvilket reducerer det leverede drejningsmoment ved arbejdsvinklen. Grundårsagen er vedvarende stress, der overstiger materialets elasticitetsgrænse ved driftstemperatur. Forebyggelse: Hold vedvarende spænding under 65 % S_ut for kulstofstål, brug forudindstillede fjedre (forudbøjet ud over den maksimale arbejdsvinkel under fremstilling for at fremkalde gunstige restspændinger), eller specificer en højere legeret tråd med bedre afspændingsmodstand.

Spoleinterferens med dornen

Når fjederen afbøjes i lukkeretningen, falder spolens indre diameter. Hvis fjederen er monteret over en dorn med utilstrækkelig spillerum, kommer spolerne i kontakt med dornen - genererer friktion, varme og uforudsigelige drejningsmomentspidser. I alvorlige tilfælde sætter fjederen sig helt fast i dornen. Løsningen er ligetil i designet: beregn minimumspolens indre diameter ved maksimal afbøjning ved hjælp af diameterændringsformlen, og sørg for, at dornens OD er ​​mindst 10 % mindre. Dette kræver dog, at designeren kender den maksimale arbejdsvinkel på designstadiet.

Stresskoncentration ved benroden

Overgangen fra spolelegemet til det lige ben er en geometrisk diskontinuitet, der skaber spændingskoncentration. Størrelsen afhænger af bøjningens skarphed. En minimum bøjningsradius på 1,5d ved benroden er god designpraksis — radius mindre end dette øger spændingskoncentrationsfaktoren dramatisk. Når torsionsfjedermaskinen danner benet, justerer operatøren værktøjet for at opnå denne minimale radius. Hvis designeren tegner et skarpt hjørne ved benroden, vil maskinen producere et skarpt hjørne, og træthedsfejl vil forekomme på det sted i stedet for i spolelegemet, hvor spændingsanalysen forudsiger det.

Design til fremstillingsevne: Samarbejde med leverandøren af din torsionsfjedermaskine

De mest effektive torsionsfjederdesigns er udviklet i samarbejde mellem ingeniøren og fjederproducenten - specifikt ved at involvere teamet, der betjener torsionsfjedermaskinen tidligt i designprocessen, før tegningen færdiggøres.

Nøgle DFM overvejelser at tage med producenten:

• Tråddiameter tilgængelighed: Ikke alle tråddiametre er lagerført i alle legeringer. Design til en ikke-standard tråddiameter (f.eks. 1,65 mm, når 1,6 mm og 1,8 mm er standard) kan tilføje 4-8 ugers leveringstid og en materialeomkostningspræmie på 15-30 %. Spørg efter producentens standarddiameterbeholdning, før du færdiggør designet.
• Minimum ordremængde: Brugerdefinerede bengeometrier og snævre tolerancer kræver ofte dedikeret værktøj. MOQ'er kan variere fra 500 styk til simple designs til 10.000 styks til komplekse geometrier med specialiserede værktøjsinvesteringer. At forstå dette på designstadiet har indflydelse på, om et tilpasset eller modificeret standardfjederdesign giver mere økonomisk mening.
• Værktøjets levetid og værktøjsskiftefrekvens: Højlegerede tråde (krom-silicium, Inconel) fremskynder værktøjsslid på torsionsfjedermaskinen. Dette påvirker prisen pr. styk og bør indregnes i analysen af ​​de samlede ejeromkostninger, især for store mængder applikationer.
• Første artikelinspektionsprotokol: Aftal på forhånd hvilke målinger der skal tages og i hvilken rækkefølge. Momentmåling ved en defineret vinkel, fri vinkel og spolediameter er de mest almindelige. Nogle producenter tilbyder komplette CMM-datapakker til rumfart og medicinske applikationer - dette skal angives i indkøbsordren, ikke opdages senere.
• Prototype iteration tidslinje: En veludstyret torsionsfjedermaskineleverandør kan producere prototypeprøver inden for 1-3 uger fra en komplet tegning. Planlæg for mindst to prototype-iterationer - en for at validere designkonceptet og en for at forfine tolerancer baseret på målte resultater - før du forpligter dig til produktionsværktøj.

Ingeniøren, der behandler fjederproducenten som en ren råvareleverandør - leverer en komplet tegning uden diskussion - får konsekvent suboptimale resultater. Ingeniøren, der involverer torsionsfjedermaskinteamet i designgennemgang, får fjedre, der er nemmere at lave, mere konsistente og billigere ved produktionsvolumener.

Industriapplikationer og eksempler på design i den virkelige verden

Torsionsfjeders designprincipper udspiller sig forskelligt på tværs af industrier. Her er konkrete eksempler på, hvordan applikationskontekst former designbeslutninger.

Automotive dørhængsel returfjedre

Typisk specifikation: drejningsmoment på 8–12 N·m ved 75° afbøjning , 500.000 cyklus levetid, driftstemperatur −40°C til 80°C. Tråddiameter 4–6 mm, krom-siliciumlegering, kuglespærret, zinkfosfatbelagt. Torsionsfjedermaskinen skal producere en ensartet fri vinkel til ±3°, fordi dørens spærrefornemmelse er følsom over for drejningsmomentvariationer ved den mellemliggende kontrolposition (typisk 30–45°). Disse fjedre produceres ved høj volumen - hundredtusindvis om året - hvilket retfærdiggør dedikeret torsionsfjeder værktøjsmaskine og drejningsmomenttestning i processen ved 100 % af delene.

Elektrisk stikkontaktfjedre

Typisk specifikation: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Torsionsfjedre til medicinsk udstyr

Kirurgiske instrumenter og implanterbare enhedsmekanismer bruger torsionsfjedre lavet af 316L rustfrit stål eller MP35N legering. Momenttolerancer på ±3–5 % er typiske. Hvert forår er 100% efterset. Sporbarhedskrav betyder, at hvert produktionsparti er knyttet til et specifikt trådvarmenummer og en batch-rekord for torsionsfjedermaskine. Disse krav øger omkostningerne betydeligt, men er ikke til forhandling i betragtning af de lovgivningsmæssige rammer. Tråddiametre varierer typisk fra 0,25 mm til 2,0 mm afhængigt af anvendelsen.

Garageports torsionsfjedersystemer

Garageportens torsionsfjedre til boliger er store (tråddiameter 4–8 mm, gennemsnitlig spolediameter 50–75 mm) og designet til 10.000 til 30.000 cyklusser af livet. De er viklet i modsatte par på en central aksel, hvilket afbalancerer dørvægten. Fjederhastigheden skal svare til dørens vægt og højde inden for ±10 %, ellers vil døren ikke balancere korrekt. Disse fjedre produceres på store industrielle torsionsfjedermaskiner i høj volumen, sælges som råvare og er en af ​​de mest almindelige husstandsfjedrefejl - ikke fordi de er dårligt designet, men fordi de er designet til et omkostningsmål, der begrænser cykluslevetiden.

Trin-for-trin torsionsfjeder designproces

At samle designprocessen i en struktureret arbejdsgang forhindrer den almindelige fejl at gentage sent i udviklingen, når ændringer er dyre.

1. Definer funktionelle krav: Nødvendigt drejningsmoment ved definerede vinkler, cykluslevetid, driftstemperaturområde, rumomslutning (dornstørrelse, kropslængde, bengeometriske begrænsninger) og miljø (korrosion, kemikalier).
2. Vælg trådmateriale: Tilpas legering til krav til temperatur, korrosion, styrke og ledningsevne.
3. Vælg tråddiameter og fjederindeks: Gentag for at finde en kombination, der opfylder drejningsmomentkravet, samtidig med at stress holdes under udmattelsesgrænsen. Mål C = 6–10 for bedste torsionsfjedermaskinkompatibilitet.
4. Beregn antal aktive spole: Brug fjederhastighedsligningen til at finde N, og tilføj derefter benkorrektionsfaktoren.
5. Bekræft dornens frigang: Beregn spolens indre diameter ved maksimal afbøjning, og bekræft 10 % frigang til dornens OD.
6. Tjek træthedsstress: Beregn maksimal bøjningsspænding ved hjælp af den Wahl-korrigerede formel, og kontroller, at den er inden for det passende spændingsforhold for den påkrævede cykluslevetid.
7. Definer slutkonfiguration: Vælg bengeometri, der er kompatibel med parringsenheden og kan fremstilles på den tilgængelige torsionsfjedermaskine.
8. Angiv tolerancer og overfladebehandling: Indstil funktionelle tolerancer (drejningsmoment ved testvinkel, fri vinkel), angiv varmebehandling og eventuel efterbehandling (shotpeen, belægning).
9. Gennemgå med fjederproducenten: Bekræft ledningstilgængelighed, værktøjskrav, MOQ og første artikelplan, før du frigiver tegningen.
10. Test og gentag: Mål prøver fra første artikel for alle specificerede parametre, evaluer i samlingen, og forfin designet baseret på målt vs. forudsagt ydeevne.

Ved at følge denne sekvens undgås konsekvent den dyreste kategori af fjederdesignfejl: opdagelse af dimensions- eller ydeevneproblemer under samlingsvalidering, når ændring af fjederdesignet kræver omkvalificeret opsætning af torsionsfjedermaskinen og potentielt redesign af sammenkoblingsdele.
