Der er seks primære fjedertyper anvendes på tværs af industri- og forbrugerprodukter: kompressionsfjedre, forlængerfjedre, torsionsfjedre, fjedre med konstant kraft, bølgefjedre og skivefjedre (Belleville). Hver er defineret af, hvordan den lagrer og frigiver mekanisk energi - komprimeret, strakt, snoet, roteret, fladtrykt eller stablet. Det rigtige valg afhænger af belastningsretningen, tilgængelig plads og hvor mange arbejdscyklusser delen skal overleve, og næsten alle dannes i dag på en computerstyret fjeder maskine frem for i hånden.
Den kategori en fjeder falder ind under er virkelig en stenografi for en mekanisk adfærd. En trykfjeder skubber tilbage. En forlængerfjeder trækker tilbage. En torsionsfjeder modstår et vrid. Når først denne adfærd er rettet, er alt andet - tråddiameter, spoleantal, endegeometri og materiale - en tuningøvelse for at ramme en målbelastning, afbøjning og levetid.
Denne guide nedbryder hver type fjeder i dybden, materialerne bag dem, hvordan en moderne fjedermaskine former hver enkelt, hvordan ingeniører dimensionerer en fjeder til et rigtigt belastningstilfælde, hvor hver type dukker op på tværs af forskellige industrier, almindelige fejlpunkter, efterbehandling og korrosionsbeskyttelse, og hvordan man sammenligner tilbud, når man køber produktionsmængder.
Kompressionsfjedre er åbne spiralfjedre designet til at modstå en klemkraft og skubbe tilbage, når de komprimeres. De er den mest almindelige fjedertype i mekaniske samlinger, der optræder i madrasser, kuglepenne, ventiler, ophængssystemer og industrielle matricer. Når en belastning skubber spolerne sammen, lagrer fjederen energi og skubber tilbage langs den samme akse, når belastningen er frigivet.
Fordi spolerne sidder adskilt fra hinanden i hvile, kan en kompressionsfjeder komprimeres, indtil spolerne rører ved - en tilstand kaldet solid højde. Godt design holder en fjeder langt væk fra fast højde ved normal drift, da bundning gentagne gange hærder tråden i kontaktpunktet og forkorter udmattelseslevetiden. De fleste tekniske vejledninger holder arbejdsafbøjningen på omkring 80 procent eller mindre af den samlede tilgængelige vandring til fast højde, hvilket efterlader en sikkerhedsmargin for overkørsel.
Kompressionsfjedre er også defineret af, hvordan endespolerne er færdige. Almindelige ender efterlader tråden skåret i en vinkel, der matcher spiralen, som er hurtig at producere, men lader fjederen rokke lidt under belastning. Firkantede ender er slebet eller presset flade, så fjederen står oprejst på en flad overflade uden at vippe, og firkantede ender tager det et skridt videre ved at slibe endespolen helt flad, hvilket er almindeligt overalt, hvor fjederen skal sidde jævnt mod en flad plade, såsom i ventilsamlinger.

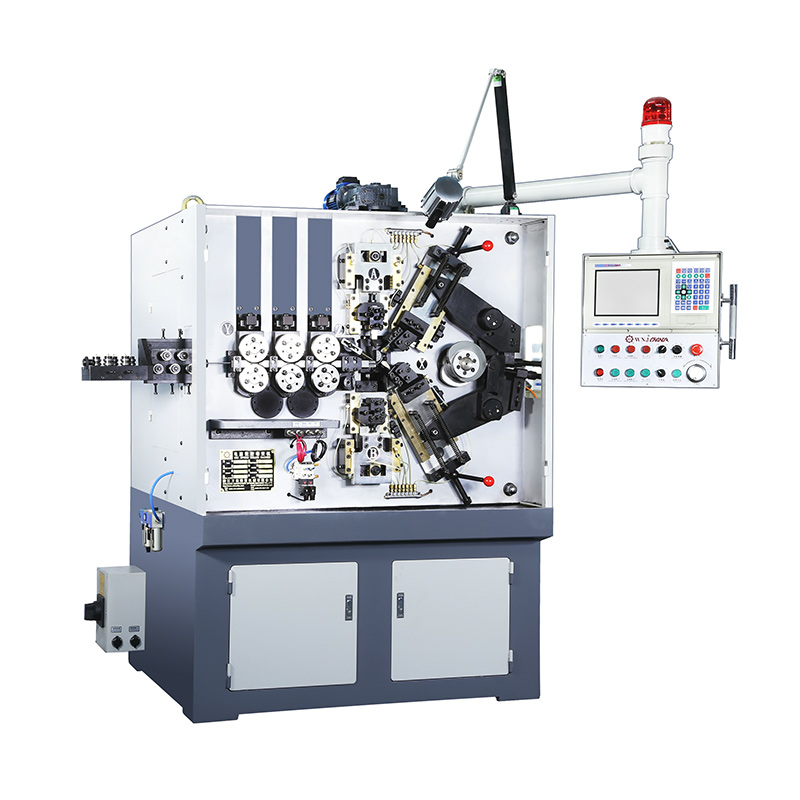

En produktionskvalitet fjeder maskine danner trykfjedre ved at føre tråd gennem et sæt fremføringsruller og vikle den rundt om en dorn eller formstift, hvorefter et afskæringsværktøj adskiller hver spole i en programmeret længde. CNC-kontrollerede maskiner kan holde stigningstolerancerne snævre nok til at holde fjederhastighedsvariationen under cirka 3 procent på tværs af et produktionsforløb, hvilket betyder noget for dele, hvor ensartet kraft er kritisk, såsom ventilfjedre. Højvolumen kompressionsfjederlinjer parrer typisk spolehovedet med en inline slibestation, så firkantede ender kan afsluttes uden en separat sekundær operation.
Forlængerfjedre er tæt viklede spoler, der modstår en trækkraft og forsøger at vende tilbage til deres oprindelige længde, når de er frigivet. I modsætning til kompressionsfjedre sidder deres spoler tæt sammen i hvile - normalt med indledende spænding indbygget - så fjederen begynder først at strække sig, når den påførte kraft overstiger den forspænding. Garageportmekanismer, trampoliner, skærmdøre og vippekontakter er alle afhængige af forlængerfjedre.
Startspænding er en af de mere misforståede egenskaber ved en forlængerfjeder. Fordi spolerne er viklet tæt mod hinanden under formningen, modstår fjederen ethvert træk overhovedet, indtil den påførte kraft overstiger den indbyggede spænding - først da begynder den at strække sig i forhold til den tilføjede belastning. Designere specificerer denne indledende spænding bevidst, da for lidt tillader fjederen at falde i hvile, mens for meget får mekanismen til at føles stiv i starten af dens vandring.
Det meste af designarbejdet i en forlængerfjeder sker i enderne, ikke spolekroppen. Maskinkroge, krydsløkker, sideløkker og forlængede øjne ændrer hver især, hvordan fjederen monteres, og hvordan belastningen koncentreres ved bøjningen. Fordi krogbøjningen typisk er der, hvor træthedsfejl starter, er kroggeometrien ofte den begrænsende faktor i en fjeders levetid frem for selve spolen.
På en moderne fjedermaskine udføres krogformning i samme cyklus som oprulning: efter at opviklingsværktøjet vikler kroppen, roterer et sekundært værktøj og bøjer trådenden til krogformen før afskæring. Dette holder krogjusteringen ensartet, hvilket er en af de mere almindelige kvalitetsklager, når forlængerfjedre fremstilles i hånden. Ensartet krogvinkel har også betydning for, hvordan fjederen hænger i dets monteringsbeslag - en snoet krog kan introducere en uønsket sidebelastning, som spolekroppen aldrig var designet til at bære.
Torsionsfjedre lagrer energi, når de drejes rundt om deres akse i stedet for at blive skubbet eller trukket langs den. Spolelegemet modstår vinkelforskydning, og de lige ben i hver ende overfører denne rotationskraft ind i samlingen. Tøjklemmer, musefælder, garagedørs modvægtssystemer og hængsler på skabslåger er typiske eksempler.
I modsætning til kompressions- og forlængelsesfjedre er en torsionsfjeder næsten altid designet til at arbejde med dens spolediameter, der reduceres en smule, når den vikler sig op under belastning. Det betyder, at akslen eller dornen, den sidder på, skal dimensioneres med spillerum til denne reduktion, ellers vil spolerne binde sig mod akslen, før fjederen når sin tilsigtede vandring - en detalje, der fanger mange førstegangsdesignere på vagt.
| Torsionsfjederfunktion | Design effekt |
|---|---|
| Spoleretning (venstre eller højre hånd) | Skal matche den retning, fjederen er beregnet til at vinde op under belastning, ellers vil spolerne vikle sig ud i stedet for at stramme |
| Benkonfiguration | Lige, hængslede eller vinklede ben bestemmer, hvordan drejningsmomentet overføres til den omgivende enhed |
| Antal aktive spoler | Flere spoler sænker generelt drejningsmomentet og øger den tilgængelige rotationsvandring |
| Kropsstil (tæt sår vs. afstand) | Tætviklede spoler reducerer friktionsstøj mellem spoler; spoler med afstand reducerer risikoen for binding under hård belastning |
Ud over husholdningseksemplerne dukker torsionsfjedre op i modvægtsmekanismer til tunge overheadporte, returfjedre i skralde- og palensamlinger, hængsellukkere på skabe og kabinetter og klemmemekanismer, hvor en let, ensartet rotationskraft er nødvendig for at holde to dele sammen uden en separat fastgørelsesanordning.
Torsionsfjedre er normalt dannet på en CNC-fjedermaskine udstyret med et roterende benbøjningshoved, da benvinkelnøjagtigheden direkte påvirker, hvordan fjederen sidder i monteringshullerne. Et ben, der er slukket med selv et par grader, kan skabe uoverensstemmelser i forspændingen på tværs af et samlebånd, hvorfor benvinklen er en af de første dimensioner, der kontrolleres under indgående inspektion på en ny værktøjsopsætning.
Belleville-fjedre er kegleformede skiver, der flader ud under aksial belastning. At stable dem i serie øger vandring, mens stable dem parallelt øger belastningskapaciteten, hvilket gør dem anvendelige overalt, hvor en designer har brug for en specifik kraftkurve i et meget kort aksialt rum - boltede flangesamlinger og tungt maskineri er almindelige eksempler. En nyttig egenskab ved tallerkenfjedre er, at deres kraftkurve kan indstilles efter deres keglehøjde i forhold til deres tykkelse: en lav kegle giver et næsten lineært kraftrespons, mens en højere kegle kan indstilles til at producere en flad eller endda en snap-through kraftkurve, hvilket er nyttigt i overbelastningsudløsningsmekanismer.
Bølgefjedre bruger en bølget, ringformet form i stedet for en rundtrådsspole, der leverer den samme fjederkraft som en spiralfjeder i omtrent en tredjedel til halvdelen af den komprimerede højde. Lejeforspænding og små elektroniske konnektorapplikationer favoriserer bølgefjedre, når den aksiale plads er begrænset. De produceres typisk i single-turn, multi-turn og indlejrede varianter, med multi-turn bølgefjedre, der almindeligvis anvendes, hvor en højere arbejdshøjde er tilgængelig, men den radiale plads stadig er trang.
Rullet fra forspændt flad strimmel i stedet for rund tråd, en konstant kraftfjeder leverer næsten den samme udgangskraft gennem hele sit forlængelsesområde i stedet for en stigende kraftkurve. Udtrækkelige målebånd, modvægtsmekanismer og kabelruller er afhængige af denne adfærd. Fordi strimlen er viklet ind på sig selv i en stram rulle i hvile og afvikles under belastning, forbliver kraftudgangen bemærkelsesværdig flad sammenlignet med en spiralfjeders støt stigende modstand.
Gasfjedre er en helt anden kategori - en forseglet cylinder med komprimeret gas og en stempelstang, der bruges, hvor der er behov for en kontrolleret, dæmpet forlængelse, såsom billugeben og justerbare kontorstole. De er fremstillet på hydraulisk påfyldningsudstyr i stedet for en tråddannende fjedermaskine.
To mindre almindelige, men stadig relevante typer afrunder specialkategorien. Volutfjedre er fladstrimmelviklet til en kegleform og fungerer som en kompressionsfjeder med fremragende modstandsdygtighed over for knækning, historisk brugt i tunge køretøjsophæng. Serpentine fjedre er dannet af en kontinuerlig zig-zag af rund tråd og var engang almindelige i polstrede sæder, værdsat til at fordele belastningen jævnt over en bred sædeplade i stedet for at koncentrere den på nogle få punkter.
Den type fjeder, der produceres, dikterer normalt, hvilken trådlegering, der giver mening, og hver legering opfører sig anderledes, når den først føres gennem en fjedermaskine.
To dimensioner dominerer en fjeders opførsel mere end nogen anden enkelt variabel: tråddiameter og fjederindeks, forholdet mellem spolediameter og tråddiameter. En tykkere tråd øger stivheden kraftigt, da fjederhastigheden skalerer med den fjerde potens af tråddiameteren, mens et lavt fjederindeks (en stram spole i forhold til tråden) øger spændingskoncentrationen på indersiden af hver spole og gør fjederen sværere at danne nøjagtigt. De fleste praktiske design holder fjederindekset mellem ca. 4 og 12; fjedre, der er opviklet strammere end det, kræver ekstra omhu ved værktøj og spændingskorrektion, mens fjedre, der er viklet løsere end det, har en tendens til at vikle og spænde lettere.
En CNC-fjedermaskine ændrer sin opviklingshastighed, trådfremføringshastighed og formstifttryk afhængigt af den belastede legering, da hårdere tråd har brug for mere formningskraft, men springer længere tilbage, efter at værktøjet slipper den, en adfærd kaldet elastisk genopretning. Maskiner bygget til højvolumenproduktion kompenserer typisk for denne genopretning automatisk ved at overforme hver spole med en beregnet margin, hvilket er en af grundene til, at automatiseret oprulning stort set har erstattet manuel bænkformning for alt ud over prototypemængder. Moderne servodrevne fjedermaskiner logger disse kompensationsdata pr. batch, hvilket gør det langt nemmere at gengive den nøjagtige spolegeometri, næste gang det samme ledningsparti køres.
At vælge en fjedertype er kun det første skridt. En størrelse til en faktisk anvendelse kommer normalt ned til tre forbundne mål: fjederhastigheden (hvor meget kraft ændres pr. afbøjningsenhed), den maksimale sikre spænding ved fuld afbøjning og antallet af cyklusser, fjederen skal overleve, før træthed bliver et problem.
Fjederhastigheden beskriver, hvor stiv fjederen føles - den ekstra kraft, der er nødvendig for hver yderligere afbøjningsenhed. For en spiralfjeder stiger hastigheden med tråddiameteren og falder, når spolediameteren eller antallet af aktive spoler stiger. To fjedre kan se næsten identiske ud og stadig have meget forskellige hastigheder, hvis den ene har en lidt større spolediameter eller to mere aktive spiraler end den anden, hvorfor fjederhastighed, ikke kun fysiske dimensioner, er det antal, der skal angives og kontrolleres.
Fjedre, der cykler af og til, såsom en låsefjeder, der åbnes et par gange om dagen, kan designes med en generøs spændingsmargen og vil sandsynligvis overleve produktet omkring dem. Fjedre, der cykler kontinuerligt, såsom en ventilfjeder, der affyrer tusindvis af gange i minuttet, skal designes mod en udmattelseskurve snarere end en enkelt spidsbelastningsværdi, da gentagen belastning et godt stykke under materialets ultimative styrke stadig i sidste ende kan få en revne til at starte og vokse. Som en grov vejledning er det at holde den maksimale driftsspænding under omkring 45 til 50 procent af wirens trækstyrke et almindeligt udgangspunkt for fjedre, der forventes at overleve millioner af cyklusser, selvom det rigtige antal altid afhænger af den specifikke legering og overfladefinish.
Skudblæsning er den mest anvendte behandling til at forlænge træthedslevetiden i kompressions- og torsionsfjedre. Affyring af små runde medier på trådoverfladen introducerer et lavt lag af kompressionsrestspænding, som modstår den trækspænding, der ellers ville initiere en udmattelsesrevne på overfladen. For fjedre, der er genstand for høj cyklus, høj belastning - automobilventilfjedre er det klassiske eksempel - shot pening kan meningsfuldt forlænge levetiden sammenlignet med en uparvet fjeder af samme dimensioner.

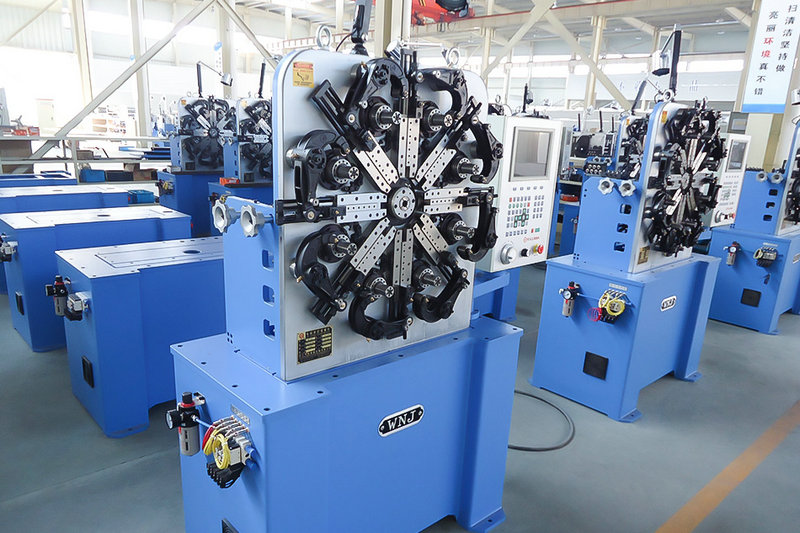

En moderne CNC-fjedermaskine forvandler en spole af rå tråd til en færdig, varmebehandlet fjeder i en sekvens af koordinerede trin, alle styret gennem programmeret servobevægelse frem for mekaniske knastskiver på ældre udstyr.
Ældre knastdrevne spolemaskiner er afhængige af fysiske knast og mekaniske stop til at kontrollere hældning og længde, hvilket betyder, at ændring af et fjederdesign kræver udskiftning af fysisk værktøj. En CNC-fjedermaskine erstatter de fleste af disse mekaniske knaster med uafhængigt programmerede servoakser, så at skifte mellem fjederdesigner - inklusive helt andre typer, såsom at flytte fra en kompressionsfjederkørsel til en torsionsfjeder - er i høj grad et spørgsmål om at indlæse et nyt program og justere værktøj i stedet for at genopbygge maskinen. Denne fleksibilitet er en af hovedårsagerne til, at små og mellemstore fjederløb er blevet langt mere omkostningseffektive i løbet af de sidste to årtier.
| Industri | Typiske fjedertyper | Hvorfor den type |
|---|---|---|
| Automotive | Kompression, torsion, skive | Højcyklus-ventil- og koblingsapplikationer har brug for trykfjedre; skivefjedre håndterer høj belastning på kort aksial plads |
| Møbler og hvidevarer | Kompression, forlængelse, konstant kraft | Hvilemekanismer og skuffeskydere har brug for konsekvent, moderat cykluskraft med en flad eller let stigende hastighed |
| Elektronik og stik | Bølge, lille kompression | Begrænset indre spillerum favoriserer lavprofilbølgefjedre til kontaktforspænding |
| Landbrug og tungt udstyr | Kompression, vridning | Fjedre med stor diameter og tunge mål skal overleve stødbelastning udendørs, hvilket favoriserer korrosionsbestandige belægninger |
| Medicinsk udstyr | Kompression, forlængelse, vridning (miniature) | Rustfri tråd foretrækkes af hensyn til rengøringsevnen, med snævre tolerancer på meget små tråddiametre |
En fjeders materialevalg klarer den meste korrosionsbestandighed, men belægninger og finish tilføjer endnu et lag af beskyttelse og kan også ændre fjederens udseende og friktionsegenskaber.
Belægningstykkelse betyder mere, end det kan se ud for fjedre med tæt tolerance, da selv et tyndt belægningslag ændrer den effektive tråddiameter en smule og kan ændre fjederhastigheden på meget små fjedre. For fjedre med snævre tolerancer udføres test normalt efter belægning i stedet for før, så de rapporterede værdier afspejler delen, som den rent faktisk vil blive installeret.
Ujævn spoleafstand spores normalt tilbage til wire, der ikke var helt rettet før oprulning, slidte fremføringsruller, der glider på wireoverfladen, eller et pitch-værktøj, der er drevet ud af kalibrering. På en CNC-fjedermaskine fanges dette ofte tidligt gennem inline-pitchmåling indbygget i selve spolestationen.
De fleste træthedsrevner starter ved en overfladedefekt - en ridse, en pit fra korrosion eller en spændingskoncentration ved en bøjning eller krog - snarere end i midten af en glat spole. Forbedring af overfladefinish, tilføjelse af shot peening eller redesign af en skarp krogredius er de sædvanlige løsninger, når et træthedsfejlmønster er identificeret.
Permanent sæt beskriver en fjeder, der ikke længere vender tilbage til sin oprindelige frie længde efter at være blevet afbøjet, normalt fordi den blev belastet ud over materialets elastiske grænse - ofte fra at blive komprimeret til fast højde gentagne gange, eller fra at arbejde ved en højere temperatur end trådlegeringen var vurderet til. Korrekt spændingsaflastning efter oprulning reducerer risikoen for hærdning ved at slappe af resterende dannelsesspændinger, før fjederen nogensinde ser sin første arbejdscyklus.
En håndfuld variable har en tendens til at drive det meste af omkostningsforskellen mellem forårstilbud, uafhængigt af hvilken type der produceres.
Når man sammenligner tilbud på tværs af leverandører, hjælper det at spørge specifikt, hvordan belastning og hastighed bliver verificeret - de fleste velrenommerede producenter tester en prøve fra hvert produktionsparti på en kraftforskydningstester i stedet for at stole på dimensionskontrol alene, da to fjedre kan måle identisk og stadig udføre forskelligt, hvis trådens hårdhed varierer lidt mellem trådpartierne.
Den hurtigste måde at indsnævre en fjedertype på er at spørge, hvilken retning kraften påføres, og hvor meget aksial plads der er til rådighed:
Kompressionsfjedre er den mest udbredte type, da en ligetil push-back kraft dækker den største andel af mekaniske og forbrugeranvendelser, fra kuglepenne til madraskerner.
En kompressionsfjeder modstår at blive klemt, og dens spoler sidder fra hinanden i hvile, mens en forlængerfjeder modstår at blive strakt, og dens spoler sidder tæt sammen i hvile, normalt med krogede eller løkkede ender til montering.
Ja. De fleste moderne CNC-fjedermaskiner er omprogrammeret i stedet for mekanisk ombygget til at skifte mellem kompression, forlængelse og torsionsformning, da forskellen kommer ned til værktøjsændringer og opdaterede spole-, pitch- og bøjningsparametre i kontrolsoftwaren.
Bøjninger koncentrerer stress langt mere end en jævnt viklet spole, så kroge på forlængerfjedre og ben på torsionsfjedre er typisk det første fejlpunkt under gentagne cykler, hvorfor krog- og bengeometri får lige så meget designbevågenhed som selve spolen.
I de fleste eftermonteringstilfælde, ja - en bølgefjeder kan levere en kraft, der kan sammenlignes med en spiralkompressionsfjeder, mens den optager omkring en tredjedel til halvdelen af den komprimerede højde, hvilket er grunden til, at de er almindelige i design med pladsbegrænsede lejer og konnektorer.
Fjederindeks er forholdet mellem spolediameter og tråddiameter. Et lavt indeks betyder en tæt oprullet fjeder med højere spændingskoncentration på spolens indvendige kant, mens et højt indeks betyder en løst spiralfjeder, der er lettere at forme, men mere tilbøjelig til at knække og sammenfiltre - de fleste praktiske designs forbliver i et mellemområde for en balance mellem fremstillingsevne og ydeevne.
Ja, for fjedre, der ser høj belastning, høj cyklusbelastning. Den kompressionsrestspænding, der indføres på trådoverfladen, modstår den trækspænding, der initierer udmattelsesrevner, hvilket er grunden til, at shotpeening er standardpraksis til krævende applikationer som bilventilfjedre, selvom det tilføjer et sekundært procestrin.
Trådhårdhed og -diameter kan variere lidt mellem møllepartier, selv inden for et accepteret toleranceområde, hvorfor konsekvente producenter tester en prøve fra hver batch på en kraft-forskydningstester i stedet for at antage, at dimensionsoverensstemmelse alene garanterer ensartet belastning og hastighed.
