Hvad er en CNC fjeder coiling maskine? Hvad er dens arbejdsprincip?

◾ Hvad er en CNC fjeder coiling maskine ?

En CNC-fjederspolemaskine er en præcisionsmaskine, der styres af en computer-"hjerne", specielt designet til at spole metaltråd til spiralfjedre.
Hvis en almindelig fjederrullemaskine er som en håndværker, der bruger en håndsav, så er en CNC fjederrullemaskine som et moderne forarbejdningsanlæg med præcis navigation og automatiserede arme. Det kræver ikke komplekse mekaniske gear til størrelsesjustering; du bruger blot fingrene på skærmen, indtaster et par kommandoer, og maskinen producerer hurtigt identiske fjedre.

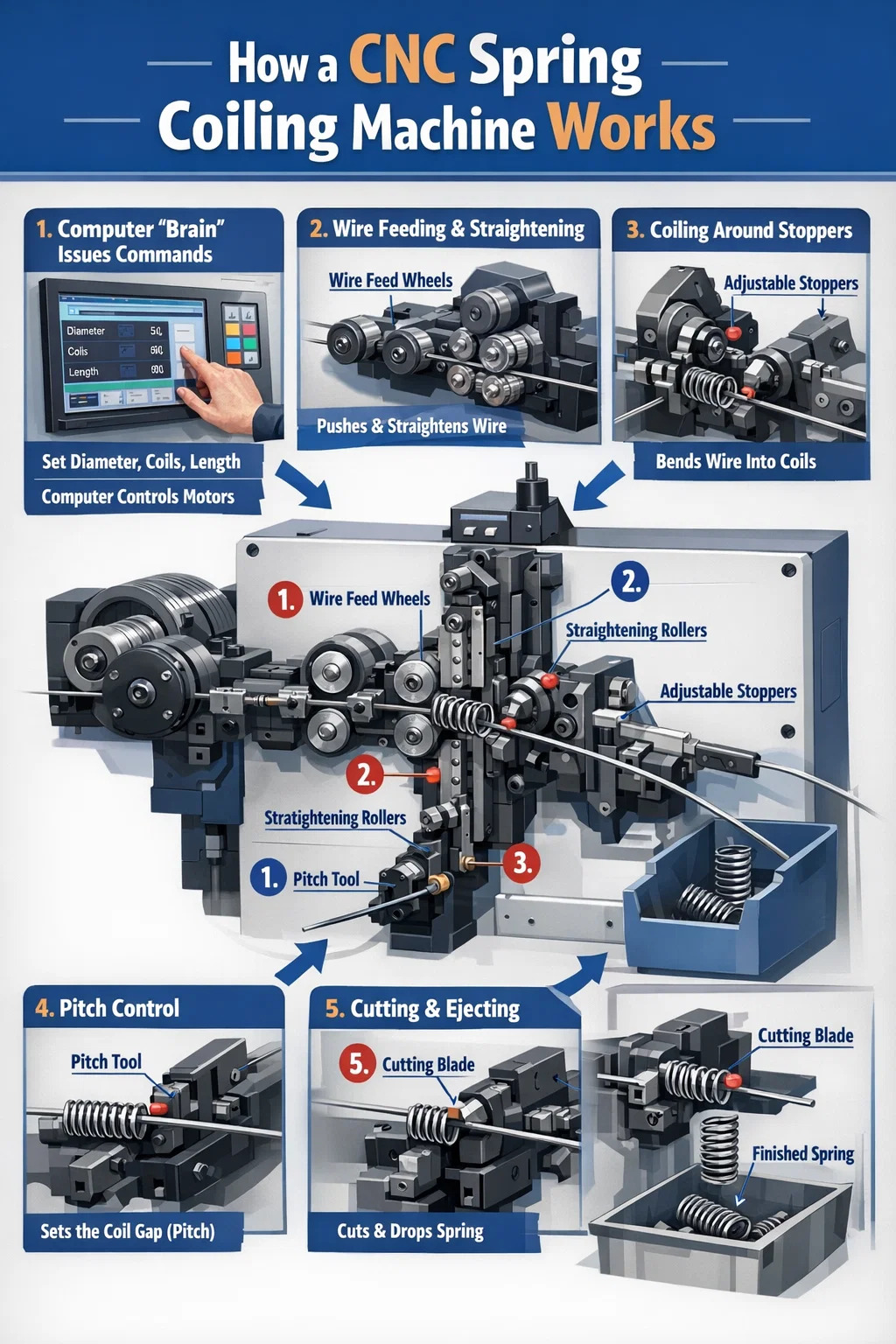

◾ Hvordan fungerer en CNC fjeder coiling maskine?

Denne maskine omdanner stiv ståltråd til elastiske spoler primært gennem følgende præcise trin:

Computerens "hjerne" udsender kommandoer:

Operatøren indstiller fjederens diameter, antal spoler og totallængde på kontrolpanelet. Computeren konverterer disse parametre til elektriske signaler og styrer præcist flere motorer inde i maskinen. Disse motorer udfører hver deres specifikke opgaver, nogle skubber ledningen, andre bøjer den og arbejder problemfrit sammen.

Kraftig trådfremføring og "opretning":

Trådfremføringshjulet bag på maskinen griber ståltråden fast og skubber den konstant fremad. Før tråden kommer ind i formningsområdet, passerer den gennem en række vandret og lodret arrangerede udretningsvalser. Dette trin fjerner trådens originale krumningshukommelse, og "stryger" den lige for at sikre, at de resulterende fjedre ikke er skæve.

Slag mod propper for at danne cirkler:

Dette er kernen i fjederoprulningsprocessen. Når den rettede ståltråd skubbes ud af guiderøret, rammer den en eller to ekstremt hårde metalpropper (normalt kaldet wireguides).
Fordi trådfremføringshjulet på bagsiden stadig skubber frem, og propperne blokerer vejen, har tråden ingen andre steder at gå end at bøje langs proppernes bue.
Glansen ved CNC-fjederspolemaskinen ligger i, at computeren til enhver tid kan justere placeringen af ​​disse to stoppere. Jo tættere propperne er, jo mindre er cirklen; jo længere fra hinanden de er, jo større er cirklen.

Kontrol af kløften (pitch):

Hvis du ønsker, at fjederen skal have kompressionsplads, skal der være et mellemrum mellem spolerne. Maskinen har en speciel "skubbestang" (pitch-værktøj), der skubber mod wiren fra siden, mens den oprulles. En computer styrer kraften og timingen af ​​denne skubbestang og afgør, om fjederen er stramt eller løst viklet.

Præcis skæring og formning:

Når fjederen når den forudbestemte længde eller antallet af spoler, beordrer computeren skærebladet til hurtigt at udvide sig. Dette snit er ikke kun præcist i position, men resulterer også i et rent, fladt snit. Der skabes således et standardfjeder, som falder ned i opsamlingskurven, og processen begynder straks igen til næste forår.
