Hvad er en CNC-fjederformningsmaskine? Hvad er dens arbejdsprincip?

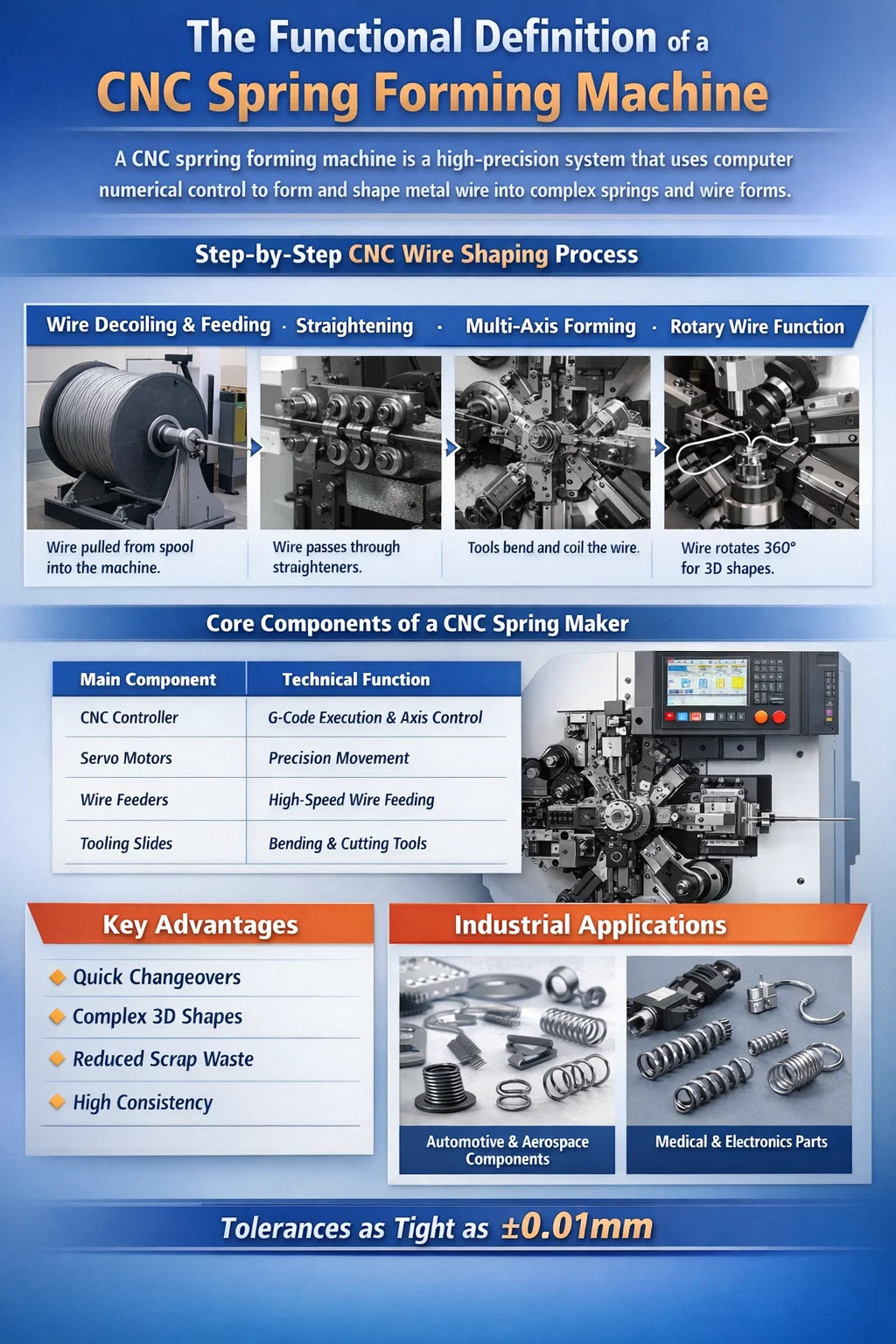

Den funktionelle definition af en CNC fjederformningsmaskine

A CNC fjederformende maskine er et højpræcisionsfremstillingssystem, der anvender numerisk computerstyring til at automatisere bøjning, vikling og formning af metaltråd til komplekse fjedergeometrier og indviklede trådformer. I modsætning til traditionelle mekaniske fjederproducenter, der er afhængige af faste knastaksler, anvender dette moderne udstyr flere uafhængige servomotorer at styre forskellige akser, hvilket giver mulighed for at skabe ikke-standardformer, som ville være umulige at opnå manuelt.

I et standard industrielt miljø er disse maskiner rygraden i produktionen af trådkomponenter, der er i stand til at håndtere tråddiametre fra 0,15 mm til over 10 mm . Maskinen fungerer ved at føre tråd gennem en række ruller og forme den ved hjælp af specialiserede værktøjer, der bevæger sig i tredimensionelt rum med kirurgisk nøjagtighed. Denne teknologi sikrer en høj repeterbarhed , ofte opretholde tolerancer så stramme som ±0,01 mm over produktionskørsler på millioner af enheder.

Trin-for-trin arbejdsprincip for CNC-trådformning

Driften af en CNC fjederformende maskine er en sekvens af meget synkroniserede mekaniske bevægelser. Processen begynder med råmateriale og slutter med en færdig, varmebehandlet eller klar til brug komponent. Følgende mekanikker beskriver ledningens rejse gennem maskinen:

Trådafvikling og fodring

Metaltråden, normalt lavet af rustfrit stål, kulstofstål eller kobberlegeringer, trækkes fra en stor spole eller spole. maskinens trådfremføringssystem bruger kraftige ruller drevet af en servomotor med højt drejningsmoment. Disse valser skal udøve tilstrækkeligt tryk til at trække tråden uden at flade den ud, hvilket sikrer, at fremføringslængden er nøjagtig til mikro-millimeter.

Opretning og materialeforberedelse

Fordi ledningen blev opbevaret i en spole, har den en naturlig krumning eller "hukommelse". Før nogen formgivning sker, passerer tråden igennem wire glattejern . Disse består af en række ruller arrangeret i både vandrette og lodrette plan. Ved vekslende spænding fjerner glattejernet alle knæk og bøjninger, hvilket giver en perfekt lige linje af tråd til formningsværktøjerne.

Multi-Axis Synchronized Forming

Når tråden kommer ud af den centrale guide (fjærpennen), går den ind i formningszonen. I en CNC fjederformende maskine , er flere værktøjsslæder placeret rundt om wiren. Hvert slide kan bevæge sig uafhængigt. For eksempel i en 12-akset maskine , kan flere værktøjer slå tråden fra forskellige vinkler samtidigt eller i en forudprogrammeret rækkefølge for at skabe sløjfer, bøjninger eller spoler.

Rotary Wire-funktionens rolle

Mange avancerede maskiner har en roterende trådakse . I stedet for blot at flytte værktøjerne rundt på wiren, kan maskinen rotere selve wiren 360 grader. Dette giver en ekstra dimension af fleksibilitet, hvilket gør det muligt at danne komplekse 3D-former uden at skulle stoppe fodringsprocessen eller bruge alt for komplicerede værktøjsopsætninger.

Kernekomponenter i en moderne CNC-fjedermaskine

Effektiviteten af en CNC fjederformende maskine er resultatet af synergien mellem dets mekaniske hardware og det elektroniske styresystem. Følgende tabel fremhæver de væsentlige hardwarekomponenter, der findes i en professionel maskine.

Fordele i forhold til traditionelle kamdrevne systemer

Skiftet fra mekaniske knast til CNC fjederformende maskine teknologi har revolutioneret forårets fremstillingslandskab. De primære fordele fokuserer på effektivitet og alsidighed:

• Reduceret opsætningstid: Traditionelle maskiner kræver manuelle knastjusteringer, der kan tage 4 til 8 timer. En CNC-maskine kan omprogrammeres i under 30 minutter .
• Kompleks geometri: Disse maskiner kan producere dobbelte torsionsfjedre , batterikontakter og 3D ledningsformer i en enkelt operation, hvilket eliminerer behovet for sekundær manuel bøjning.
• Materialebesparelser: Præcis kontrol over tilførsels- og skæreoperationerne minimerer metalskrot, som er en væsentlig omkostningsfaktor i højvolumenproduktion.
• Konsistens: Når et program er verificeret, kan maskinen producere 100.000 identiske dele med nul afvigelse, hvilket er afgørende for sikkerhedskritiske komponenter i bilindustrien.

Anvendelser og industrielt output

Outputtet af en CNC fjederformende maskine bruges i næsten alle områder af det moderne liv. Fordi maskinen kan håndtere forskellige trådtværsnit (runde, flade eller firkantede), er dens anvendelsesmuligheder næsten ubegrænsede:

Automotive og Aerospace

Producenter bruger disse maskiner til at skabe sæderammefjedre, motorventilfjedre og brændstofinjektorklemmer. Disse dele skal modstå ekstrem belastning og temperatur, hvilket kræver, at maskinen behandler legeringer med høj trækstyrke Inconel eller Chrome Silicon .

Elektronik og medicinsk udstyr

Småskala CNC fjederformende maskines producere mikrofjedre til smartphone-kameramoduler og kirurgiske instrumenter. I denne skala er maskinens præcision i håndtering af tråd så tynd som 0,1 mm er altafgørende.

Endelig teknisk resumé

Afslutningsvis CNC fjederformende maskine repræsenterer toppen af trådbehandlingsteknologi. Ved at kombinere kraftfulde servomotorer med sofistikeret softwarestyring forvandler den en simpel trådrulle til en kompleks mekanisk komponent. Dens evne til at udføre flere operationer – fremføring, opretning, bøjning, oprulning og skæring – inden for en enkelt automatiseret cyklus gør den til et uundværligt aktiv for enhver moderne fabrik, der sigter efter højhastighedsproduktion med høj nøjagtighed.
