Hvad er en CNC-fjedermaskine?

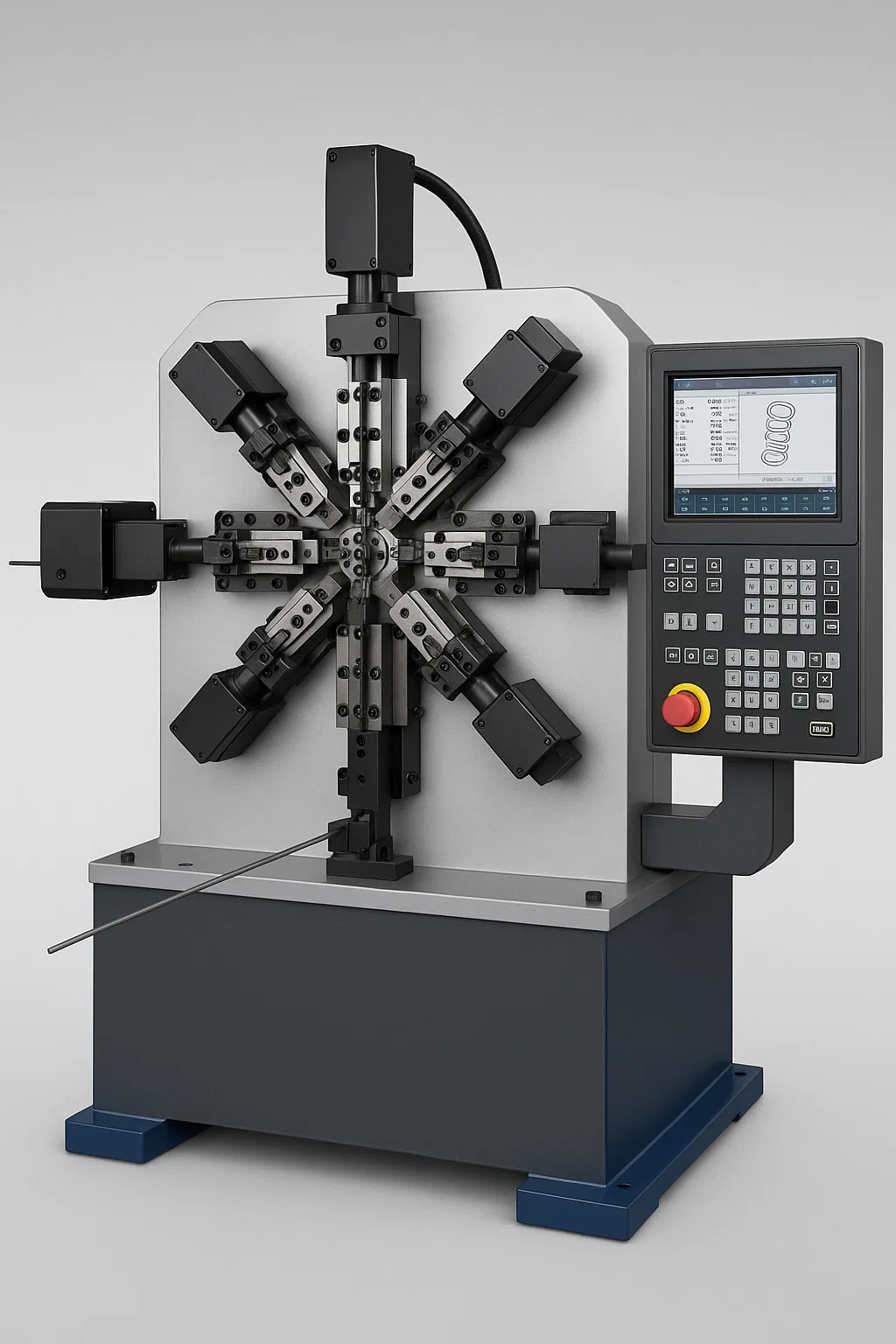

A CNC fjeder maskine er en computerstyret industriel enhed designet til automatiseret præcisionsfremstilling af fjedre og trådformer. Her er, hvordan den fungerer og dens vigtigste egenskaber:

●Computer Numerical Control (CNC) Core:

•I modsætning til mekaniske fjedermaskiner drevet af fysiske knaster og gear, er en CNC-maskine helt afhængig af en dedikeret computercontroller.
•Denne controller udfører programmerede instruktioner til at styre alle maskinens bevægelser og handlinger med høj præcision.

●Multi-akset servomotordrev:

•Maskinens kritiske funktioner drives af individuelle servomotorer, der hver styrer en bestemt bevægelsesakse.

●Nøgleakser omfatter typisk:

•Trådfremføring: Skubber præcist afmålte længder af tråd ind i formningsområdet.
•Formingsværktøjer (flere akser): Styr bevægelsen af ​​flere bukkeværktøjer (slider, fingre) omkring det centrale formningspunkt.
•Afskæringsværktøj: Driver bladet, der skærer den færdige del fra wiren.
•Valgfrie akser: Kan omfatte værktøjer til styring af spiralstigning, ekstra bøjning eller endeformning (f.eks. udfladning).

●Digital programmering og opsætning:

•Produktionen styres af et digitalt program oprettet offline eller direkte på maskinens kontrolpanel.
• Operatører indtaster fjeder-/trådformsspecifikationer (tråddiameter, ydre dimensioner, antal spoler, bøjningsvinkler, endeformer osv.) i den specialiserede CAD/CAM-software, der følger med maskinen.
•Softwaren konverterer disse specifikationer til maskinkode (som G-kode), som controlleren forstår.

●Fysisk opsætning involverer primært:

•Isætning af den korrekte trådspole.
•Installation af de påkrævede formværktøjer (bøjning af fingre, dorne, afskåret klinge) i deres udpegede servodrevne stolper.
•Indtastning af programmet i controlleren.

●Automatisk præcisionsformningscyklus:

•Trådfremføring: De servodrevne fremføringsvalser skubber en præcis længde af rettet tråd ind i formningszonen.
•Koordineret værktøjsbevægelse: Baseret på programmet aktiverer controlleren servomotorerne for hver formningsværktøjs akse uafhængigt og samtidigt. •Værktøjer bevæger sig i komplekse baner – glidende, roterende, presning – for at bøje wiren rundt om dorne eller mod hinanden.
•Progressiv bøjning: Flere bøjninger, spoler, løkker eller komplekse 3D-former dannes gradvist inden for en enkelt cyklus, efterhånden som trådfremføringerne og værktøjerne bevæger sig.
•Afskæring: Efter at den endelige form er dannet, skærer det servodrevne afskæringsværktøj rent den færdige del fra den efterfølgende wire.
•Udkast og gentag: Den færdige del falder eller kastes ud, alt værktøj trækkes tilbage, og cyklussen gentages straks ved høj hastighed.

●Kernefordele:

•Hurtige skift: Skift mellem forskellige fjederdesigns tager minutter (indlæsning af nyt program, muligvis skift af værktøj) i stedet for timer/dage, der kræves til mekaniske knastjusteringer.
•Komplekse geometrier: I stand til at producere meget indviklede fjedre og trådformer med flere bøjninger, varierede spolestigninger, komplekse endeformer og ægte 3D-former, som er umulige på mekaniske maskiner.
•Høj præcision og konsistens: Servostyring og digital programmering sikrer repeterbarhed på mikronniveau for hver del.
•Fleksibilitet: Ideel til prototyping, små batcher, high-mix produktion og komplekse enkeltstående dele.
•Reduceret ekspertiseafhængighed: Mindre afhængighed af højtuddannede "setup-mekanikere" sammenlignet med tuning af mekaniske knastmaskiner; mere vægt på programmeringsfærdigheder.

● Typisk output:

Alle standard fjedertyper (kompression, forlængelse, torsion).
Komplekse specialfjedre (f.eks. dobbelt torsion, koniske, tøndeformede, miniaturiserede fjedre).
Sofistikerede ledningsformer (clips, beslag, stik, rammer, medicinske komponenter, elektroniske kontakter), der kræver flere præcise bøjninger i forskellige planer.
