Hvad er en fjederbukkemaskine? Hvad er dens arbejdsprincip?

Hvad er en fjederbøjningsmaskine? Et direkte svar

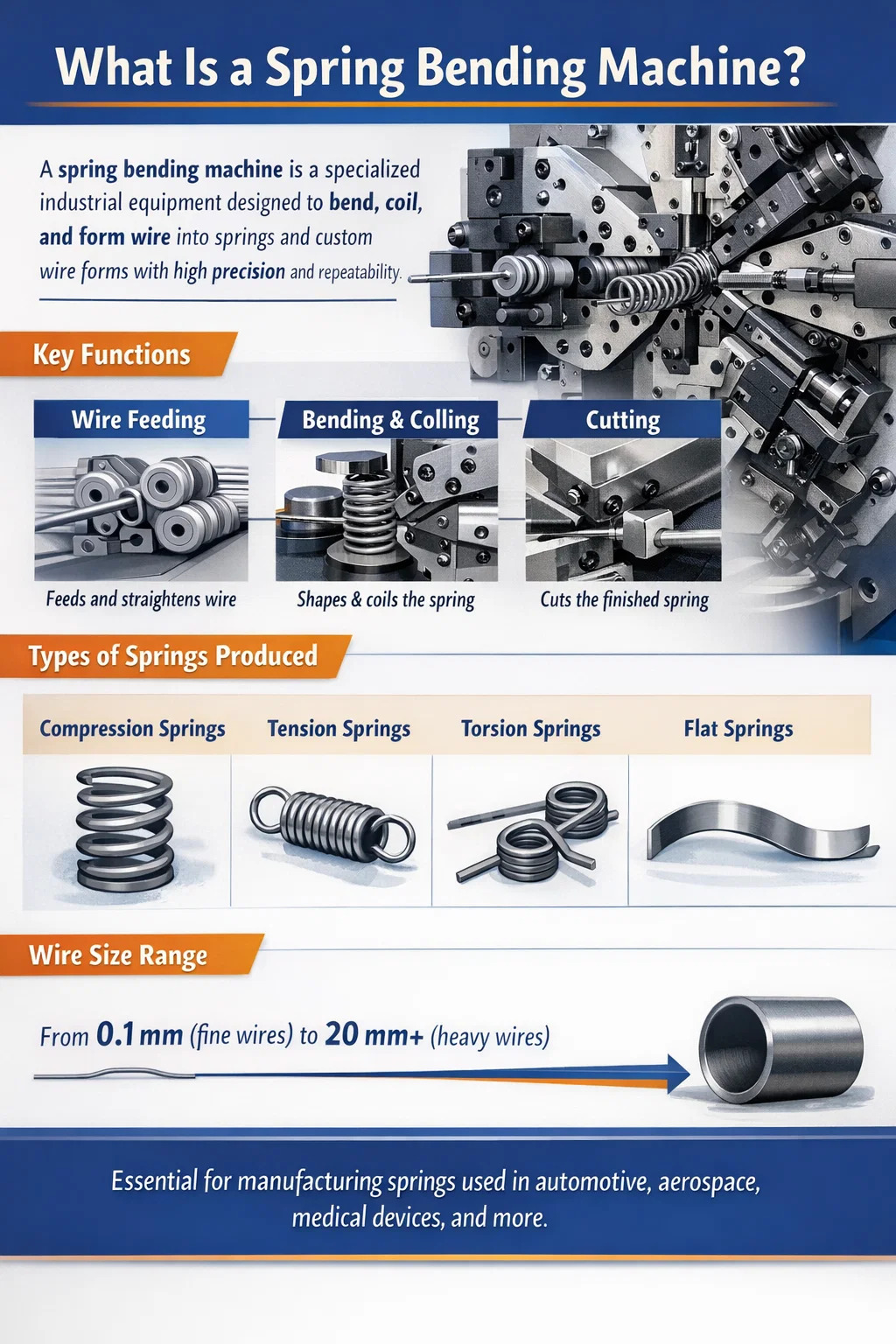

A fjederbukkemaskine er et specialiseret stykke industrielt udstyr designet til at bøje, spole og forme tråd- eller båndmateriale til fjedre og fjederlignende komponenter. Den styrer formen, stigningen, diameteren og endekonfigurationen af ​​hver fjeder gennem en kombination af fremførings-, bøjnings- og skæremekanismer. I modsætning til almindelige trådformningsmaskiner er en fjederbukkemaskine optimeret specifikt til fremstilling af trykfjedre, trækfjedre, torsionsfjedre, flade fjedre og specialformede trådformer med høj repeterbarhed og minimal manuel indgriben.

Fjederbukkemaskiner håndterer tråddiametre lige fra så fine som 0,1 mm (til præcisions elektroniske fjedre) til så tyk som 20 mm eller mere (til tunge industrielle fjedre). I CNC-styrede modeller kan en enkelt maskine gemme hundredvis af delprogrammer og skifte mellem fjedertyper på få minutter, hvilket gør den til en hjørnesten i moderne fjederfremstilling.

Den globale fjederfremstillingsindustri er betydelig. Fjedre bruges i stort set alle mekaniske produkter - fra kuglepenne og medicinsk udstyr til bilophæng og rumfartsaktuatorer. Forårsmarkedet blev vurderet til over USD 24 milliarder i 2023 , og fjederbukkemaskiner er de primære produktionsværktøjer bag dette output. At forstå, hvad disse maskiner er, og hvordan de fungerer, er afgørende for alle, der er involveret i fjederfremstilling, indkøb eller teknisk design.

Arbejdsprincippet for en fjederbukkemaskine

Arbejdsprincippet for en fjederbukkemaskine er centreret om tre koordinerede handlinger: trådfremføring, kontrolleret bukning og skæring . Disse tre funktioner er præcist timet og sekvenseret til at producere en komplet fjeder i en enkelt kontinuerlig operation. Sådan fungerer hver fase:

Trådfodring

Tråd trækkes fra en spolespole (eller en udrettet stangføder til tungere tråd) og føres gennem en række retteruller. Disse ruller fjerner den naturlige krumning ("sæt") fra trådspolen, så tråden kommer ind i bøjningszonen i en lige, konsistent linje. Udretningsenheden består typisk af to sæt ruller arrangeret i 90 grader i forhold til hinanden - det ene sæt korrigerer det vandrette plan, det andet korrigerer det lodrette plan.

Efter opretning griber et par servodrevne fremføringsruller wiren og skubber den fremad med en kontrolleret hastighed og længde. Fremføringslængden bestemmer, hvor hver bøjning vil forekomme i forhold til den foregående, som direkte styrer fjederens stigning, kropslængde og endegeometri. I CNC fjederbukkemaskiner er fødeservomotoren programmeret til at levere præcise trin - nogle gange nøjagtige til ±0,01 mm pr. fremføringstrin .

Bøjning og oprulning

Når tråden føres fremad, kommer den i kontakt med bøjningsværktøjer (også kaldet bøjefingre, spolestifter eller pitchværktøjer), der afbøjer den til den ønskede form. Ved spiralfjederproduktion afbøjes tråden omkring et spolepunkt (en hærdet stålstift eller dorn) for at fremstille den spiralformede spole. Positionen af ​​spolepunktet i forhold til trådbanen bestemmer spolediameteren. Pitchværktøjet - placeret aksialt langs wiren - kontrollerer afstanden mellem tilstødende spoler.

Bukkeværktøjerne er monteret på slæder eller knaster drevet af servomotorer (i CNC-maskiner) eller mekaniske knaster (i maskiner af knasttype). I en CNC-fjederbukkemaskine kan hver bukkeakse programmeres uafhængigt til at bevæge sig til enhver position på et hvilket som helst tidspunkt under trådfremføringscyklussen. Dette gør det muligt for maskinen at producere fjedre med variabel stigning, tøndeformede fjedre, koniske fjedre og komplekse 3D-trådformer - alt sammen fra en enkelt opsætning.

For torsionsfjedre og andre ikke-spiralformer anvender bøjningsfingre en præcis vinkelbøjning på bestemte punkter langs wiren. Maskinen fodrer en indstillet længde, bøjer i en programmeret vinkel, føder igen, bøjer igen - gentages indtil den fulde fjedergeometri er færdig. Bøjningsvinkler kan styres til ±0,5 grader eller bedre på højkvalitets CNC-maskiner.

Skæring

Når den programmerede fjedergeometri er færdig, skærer en skæremekanisme tråden ad for at adskille den færdige fjeder fra den indkommende tråd. Kutteren er typisk et hærdet stålblad drevet af en knast- eller servoakse. Snittet skal være rent og gratfrit for at undgå funktionsfejl - især for trykfjedre, hvor endespiralerne skal sidde fladt på en overflade. Nogle maskiner inkluderer en dedikeret endeformningsstation, der sliber eller udjævner de afskårne ender efter skæring, hvilket producerer lukkede og slebne ender, der kræves til præcisionskompressionsfjedre.

Tilbagespringskompensation

Et kritisk aspekt af fjederbukkemaskinens arbejdsprincip er styring tilbagespring — den elastiske genopretning af tråden efter bøjning. Når en wire bøjes, deformeres den både plastisk (permanent) og elastisk. Når bøjningskraften udløses, genoprettes den elastiske del, hvilket får tråden til at springe delvist tilbage mod sin oprindelige form. Hvis den ikke kompenseres, vil den færdige fjeder have en større diameter og en anden stigning end programmeret.

Tilbagespring afhænger af trådmaterialet (rustfrit stål fjedre mere tilbage end blødt stål), tråddiameter, temperamentstilstand og bøjningsradius. CNC fjederbukkemaskiner kompenserer for tilbagespring ved overbøjning — indstiller bukkeværktøjets position ud over det nominelle mål med en beregnet offset. I avancerede maskiner justerer automatiske tilbagespringsmålinger og kompensationssystemer løbende værktøjspositionerne baseret på målte fjederdimensioner fra de foregående par dele.

Hovedtyper af fjederbukkemaskiner

Fjederbukkemaskiner er ikke en enkelt kategori. Der findes flere forskellige maskintyper, hver egnet til forskellige fjedertyper, produktionsvolumener, trådstørrelser og kompleksitetsniveauer. Det er lige så vigtigt at vælge den rigtige maskintype som at programmere den korrekt.

Cam-Type fjeder coiling maskine

Cam-type coiling maskiner er den traditionelle arbejdshest i højvolumen fjederproduktion. Alle aksebevægelser drives af mekaniske knaster monteret på en roterende knastaksel. Knasterne er profileret til at producere den ønskede fjedergeometri, og ændring af fjederdesignet kræver fysisk udskiftning eller justering af knastene. Selvom opsætningen er tidskrævende, kører knast-type maskiner ved meget høje hastigheder - nogle modeller kan producere op til 500 trykfjedre i minuttet — hvilket gør dem ideelle til massive produktionsserier af et enkelt fjederdesign. De er robuste, pålidelige og relativt lave omkostninger at vedligeholde.

CNC fjeder coiling maskine

CNC (Computer Numerical Control) fjederspolemaskiner erstatter mekaniske knaster med servomotorer på hver akse. Hver akse (spolediameter, pitch, feed, cut) kan programmeres uafhængigt gennem en touchscreen-controller. Skift fra et fjederdesign til et andet opnås ved at indlæse et andet program - ingen mekanisk skift er nødvendig. CNC coiling maskiner har typisk 4 til 8 CNC-akser og kan producere kompressions-, forlængelses- og fjedre med variabel stigning. Produktionshastigheder varierer fra 30 til 200 dele i minuttet afhængigt af fjederens kompleksitet og tråddiameter.

CNC fjederbøjningsmaskine (flerakset trådformer)

Ofte kaldet en CNC-trådbukkemaskine eller CNC-trådformer, adskiller denne type sig fra coiling-maskiner ved, at den kan bøje tråd i tre dimensioner - ikke bare spole den til en spiral. Med 8 til 16 eller flere CNC-akser , kan disse maskiner producere komplekse 3D-trådsformer såsom torsionsfjedre med specifikke armvinkler, wireclips, beslag, håndtag og tilpassede wiresamlinger. Tråden kan bøjes i enhver retning, roteres og formes til praktisk talt enhver form. Disse maskiner er den mest alsidige type og er afgørende for specialfremstilling af fjeder- og trådform.

Flad fjeder bukkemaskine

Fladfjedrebukkemaskiner (også kaldet strimmelformningsmaskiner eller fladtrådsfjedermaskiner) er designet til at forme fladtråds- eller metalstrimmel til bladfjedre, flade spiralfjedre, urfjedre og udstansede og formede flade fjederkomponenter. De tilfører fladt båndmateriale gennem profilerede ruller og bukkematricer, der former båndet i det vandrette og lodrette plan. Disse maskiner bruges flittigt i produktionen af ​​urfjedre, bladfjedre til biler og elektriske kontaktfjedre.

Torsionsfjeder maskine

Torsionsfjedermaskiner er en specialiseret variant af CNC fjederbukkemaskiner, optimeret til fremstilling af torsionsfjedre - fjedre, der lagrer energi ved at blive snoet i stedet for at blive komprimeret eller strakt. De har dedikerede armbøjningsværktøjer, der kan bøje fjederens ben/arm til præcise vinkler (normalt 90°, 180° eller tilpassede vinkler). Kropsspolen vikles først, derefter bøjes armene. Torsionsfjedermaskiner skal præcist kontrollere benlængde, benvinkel og spoleretning (højre- eller venstrehåndsvikling).

Nøglekomponenter i en fjederbukkemaskine

At forstå, hvad hver hovedkomponent gør, hjælper operatører med at indstille maskinen korrekt, fejlfinde defekter og vedligeholde udstyret i god stand. Her er de kernekomponenter, der findes på de fleste fjederbøjnings- og spolemaskiner:

• Trådspole og udbetalingssystem: Holder trådspolen og styrer spændingen, ved hvilken tråden vikles ud. Korrekt spændingskontrol forhindrer ledninger, der knækker, sammenfiltring og diameterinkonsistens. Nogle maskiner bruger powered payoff-systemer til tunge trådspoler, der vejer op til flere hundrede kilo.
• Glattejern: Et sæt hærdede stålruller (typisk 5 til 11 ruller i to vinkelrette planer), der fjerner spolesættet fra wiren. Korrekt justering af glattejernet er kritisk - overopretning introducerer arbejdshærdning, mens underudretning efterlader resterende krumning, der forårsager diameterinkonsistens i den færdige fjeder.
• Fremføringsruller: Servo-drevne rillede ruller, der griber og fremfører wiren med præcist kontrolleret hastighed og længde. Rilleprofilen skal passe til ledningsdiameteren - forkert rillestørrelse forårsager glidning (inkonsekvent fremføringslængde) eller ledningsdeformation (markering eller fladning af ledningsoverfladen).
• Spolepunkt / bukkeværktøj: Hærdede værktøjsstålstifter, fingre eller dorne, der afbøjer wiren til den ønskede form. I spolemaskiner er spolepunktet det primære værktøj, der indstiller spolediameteren. Disse værktøjer er udsat for stort slid og skal være fremstillet af værktøjsstål eller hårdmetal for lang levetid.
• Pitchværktøj: Et bevægeligt værktøj, der styrer den aksiale afstand (pitch) mellem spoler, når fjederen dannes. På CNC-maskiner er stigningsværktøjet servodrevet og kan programmeres til at variere stigningen i hele fjederkroppen - hvilket producerer fjedre med variabel stigning, der bruges i bilophæng og vibrationsisoleringsapplikationer.
• Skæring Unit: Et skæreblad af hærdet stål drevet af en knast eller servo, der afskærer ledningen efter hver fjeder er dannet. Kutteren skal være skarp og korrekt timet. En sløv fræser eller forkert timet snit giver grater, bøjede ender eller forkert fri længde.
• CNC controller: Maskinens hjerne. På moderne CNC-fjederbukkemaskiner har controlleren en touchscreen-grænseflade, grafisk fjederprogrammering, akseovervågning i realtid, automatisk tilbagespringskompensation og produktionstællere. Controllere fra førende producenter såsom Wafios, Itaya og Lesjöfors integreres med fabrikkens MES-systemer og understøtter Industry 4.0-forbindelse.
• Servo Drive System: Hver CNC-akse drives af en servomotor og en drivforstærker. Servosystemer giver præcis positionskontrol (typisk ±0,001 mm encoder opløsning ) og høj dynamisk respons — gør det muligt for maskinen at udføre komplekse fleraksede bevægelsesprofiler ved produktionshastigheder.
• Maskinramme (base): En stiv støbejerns- eller stålbase, der minimerer vibrationer under højhastighedsdrift. Vibrationer i maskinrammen omsættes direkte til stigning og diameter inkonsistens i fjedrene, så rammens stivhed er en nøglefaktor i maskinens kvalitet.

Typer af fjedre produceret af fjederbøjningsmaskiner

Fjederbukkemaskiner kan producere en bred vifte af fjedertyper. Hver type har særskilte geometri, funktion og fremstillingskrav. Her er en detaljeret oversigt over de mest almindelige fjedertyper og hvordan de laves:

Kompressionsfjedre

Kompressionsfjedre er spiralfjedre med åben spiral, der modstår tryk (skubbe) kræfter. De er den mest almindeligt producerede fjedertype globalt, brugt i alt fra kuglepenne til bilventiltog. De fremstilles ved at vikle tråden ind i en helix med ensartet stigning. Nøgleparametre omfatter fri længde, spolediameter (OD og ID), ledningsdiameter, antal aktive spoler og endetype (åben, lukket, åben jord, lukket jord). Lukket og slebet ender kræve en sekundær slibeoperation efter opvikling, hvor endespolerne slibes fladt på en skive eller centerløs sliber for at give en stabil siddeflade.

Forlængerfjedre

Forlængerfjedre er tætspiralformede spiralfjedre, der modstår træk- (træk)kræfter. De produceres på rullemaskiner med en speciel krogformningsstation, der bøjer trådenden til en løkke eller krog til fastgørelse. Kropsspolerne er viklet med nul stigning (spolerne rørende) for at skabe indledende spænding - en forspænding, der skal overvindes, før fjederen begynder at forlænges. Almindelige krogetyper omfatter maskinkroge, tyske kroge og krydskroge, som hver er dannet af specifikke bøjningsværktøjssekvenser programmeret i CNC-controlleren.

Torsionsfjedre

Torsionsfjedre lagrer rotationsenergi ved at blive snoet. De består af en oprullet krop med to udstående arme (ben). Fjederen udøver et moment proportionalt med vridningsvinklen. De produceres på CNC-trådformningsmaskiner eller dedikerede torsionsfjedermaskiner, hvor kroppen oprulles og derefter bøjes armene til den specificerede vinkel. Almindelige anvendelser omfatter tøjklemmer, musefælder, garageports modvægtssystemer og præcisionsinstrumenter. Vinklen mellem de to arme - "torsionsvinklen" - skal holdes fast ±1° eller tættere til præcisionsanvendelser.

Flade fjedre og bladfjedre

Flade fjedre er lavet af flad tråd eller metalstrimmel frem for rund tråd. De omfatter bladfjedre (som brugt i køretøjsophæng), ur- og kraftfjedre (flade spiralfjedre viklet fra bånd), udkragningsfjedre og elektriske kontaktfjedre. Fladfjederbukkemaskiner danner båndet gennem profilerede ruller og bukkematricer. Tykkelsestolerancer for præcisionsflade fjedre kan være lige så snævre som ±0,01 mm , som kræver både præcist båndmateriale og en velholdt maskine.

Brugerdefinerede trådformularer

Ud over klassiske fjederformer kan CNC-fjederbukkemaskiner - især fleraksede CNC-tråddannere - producere praktisk talt enhver form fra tråd: clips, holderinge, beslag, håndtag, medicinske guidewirer, ortodontiske ledninger og komplekse 3D-trådsamlinger. Disse dele lagrer muligvis ikke elastisk energi (altså teknisk set ikke fjedre), men er produceret på fjederbukkemaskiner, der anvender det samme feed-bøj-snit arbejdsprincip.

Trådmaterialer, der bruges i fjederbukkemaskiner

Valget af trådmateriale påvirker fjederens ydeevne, maskinopsætningen og den nødvendige tilbagespringskompensation markant. Forskellige materialer har forskellige elasticitetsmoduler, trækstyrker og tilbagespringsegenskaber. Her er de mest almindelige trådmaterialer, der behandles af fjederbukkemaskiner:

• Hårdttrukket kulstofståltråd (ASTM A227): Den mest almindelige og billigste fjedertråd. Trækstyrke varierer typisk med diameteren 1.250–2.000 MPa . Anvendes til generelle kompressions- og forlængerfjedre i ikke-kritiske applikationer.
• Musiktråd / klavertråd (ASTM A228): Højkulstof ståltråd med den højeste trækstyrke af almindelige fjedermaterialer, op til 2.800 MPa til fine diametre. Anvendes hvor der er behov for høj styrke og god udmattelseslevetid. Standard for præcisionsinstrumenteringsfjedre.
• Rustfri ståltråd (ASTM A313, Type 302/304/316): Fremragende korrosionsbestandighed, god ydeevne ved forhøjede temperaturer. Trækstyrke lidt lavere end musiktråd. Kræver højere tilbagespringskompensation - typisk 10-20 % mere overbøjning end kulstofstål. Anvendes i fødevareforarbejdning, medicinske, marine og kemiske applikationer.
• Tråd af krom-siliciumlegering (ASTM A401): Enestående styrke ved høje temperaturer og fremragende udmattelsesbestandighed. Anvendes til bilventilfjedre, som skal fungere pålideligt ved motortemperaturer op til 200°C og cykle milliarder af gange i løbet af motorens levetid.
• Fosfor bronze tråd: God elektrisk ledningsevne og korrosionsbestandighed. Anvendes til elektriske kontaktfjedre, små instrumentfjedre og applikationer, der kræver ikke-magnetiske egenskaber.
• Titanium ledning: Meget højt styrke-til-vægt-forhold, fremragende korrosionsbestandighed. Dyr og svær at vikle. Anvendes i rumfart og højtydende sportsudstyr, hvor vægtreduktion er kritisk.
• Inconel og andre superlegeringer: Anvendes til fjedre, der skal fungere ved ekstreme temperaturer (over 300°C) i gasturbiner, jetmotorer og industriovne. Disse materialer kræver specialiseret værktøj og betydelig tilbagespringskompensation.

Fjederbøjningsprocessen: Trin for Trin

Opsætning og betjening af en fjederbukkemaskine korrekt kræver en systematisk tilgang. Her er den typiske sekvens for opsætning af en CNC fjeder coiling maskine til at producere en ny kompressionsfjeder:

1. Trådbelastning: Monter trådspolen på udbetalingssystemet. Før tråden gennem udretningsenheden, juster rulletrykket for at fjerne spolesættet uden at overbelaste tråden.
2. Værktøjsvalg og installation: Vælg spolepunktets størrelse baseret på målets indre diameter, og installer pitchværktøjet. Til fine tråde (under 1 mm) foretrækkes hårdmetalværktøjer for at forlænge levetiden.
3. Programindlæg: Indtast fjederparametrene i CNC-controlleren: ledningsdiameter, materialetype, spole OD, fri længde, antal samlede og aktive spoler, pitch, endetype. Styreenheden kan beregne indledende værktøjspositioner automatisk baseret på disse input.
4. Første artikelkørsel: Fremstil et lille parti prøvefjedre (typisk 5-10 stykker). Mål spolens OD, fri længde, stigning og endekonfiguration ved hjælp af fjederspecifikt måleudstyr, såsom et visionsmålesystem eller manuel måling.
5. Tilbagespringsjustering: Sammenlign målte dimensioner med mål. Juster spolepunktets position for at korrigere OD-tilbagespring. Juster pitchværktøjet for at korrigere pitch. Kør prøver igen og mål igen. Gentag indtil alle dimensioner er inden for tolerancen.
6. Produktionskørsel: Når den første artikelgodkendelse er opnået, køres produktionen. Overvåg fjederdimensioner med jævne mellemrum - typisk for hver 50-100 dele - og brug maskinens automatiske kompensationsfunktioner til at opretholde kvaliteten, efterhånden som trådspolen tømmes (trådegenskaberne kan variere lidt langs spolens længde).
7. Efterbehandling (hvis påkrævet): Send fjedre til endeslibning (hvis lukkede slebne ender er påkrævet), varmebehandling (afspændingsaflastning for at stabilisere dimensioner), snavsning (for at forbedre udmattelseslevetiden), plettering (for korrosionsbeskyttelse) eller belastningstest (for at verificere fjederhastigheden opfylder specifikationen).

Nøglefjederparametre og hvordan maskinen styrer dem

Fjederingeniører og maskinoperatører skal forstå sammenhængen mellem maskinindstillinger og fjederparametre. Her er, hvordan de mest kritiske fjederdimensioner styres på en CNC-fjederbukkemaskine:

Fordele ved CNC fjederbøjningsmaskiner i forhold til manuelle maskiner

Skiftet fra manuelle fjedermaskiner og knast-type fjedermaskiner til fuldt CNC fjederbukkemaskiner har været en af de mest markante ændringer i fjederfremstillingen gennem de sidste 30 år. Fordelene ved CNC er overbevisende og veldokumenterede i produktionsmiljøer:

• Hurtig omstilling: Det tager minutter at skifte fra et fjederdesign til et andet på en CNC-maskine - bare indlæs et nyt program, bekræft den første artikel og kør. På en knast-type maskine kan omskiftningen tage timer, da knastene skal skiftes fysisk og re-times.
• Kompleks geometri: CNC-maskiner kan producere fjedre med variabel stigning, koniske fjedre, tøndeformede fjedre og 3D-trådformer, som er fysisk umulige at producere på mekaniske knastmaskiner.
• Automatisk kompensation: CNC-controllere kan automatisk justere værktøjspositioner baseret på målte fjederdimensioner, der kompenserer for tråddiametervariationer og tilbagespringsændringer over tid uden operatørindgreb.
• Produktionsdata: CNC-maskiner logger produktionstællinger, cyklustider, fejlhændelser og kvalitetsdata, der kan analyseres for procesforbedringer og sporbarhed.
• Kompetencekrav: CNC-maskiner reducerer afhængigheden af højtuddannede manuelle operatører. Når først et program er udviklet og verificeret, kan mindre erfarne operatører køre produktion med reduceret risiko for opsætningsfejl.
• Integration: Moderne CNC fjederbukkemaskiner kan integreres med automatiske spoleskiftere, deletransportører, visioninspektionssystemer og robotpakkelinjer til fuldautomatiske produktionsceller.

Almindelige defekter i fjederbøjning og hvordan man retter dem

Selv velopstillede fjederbukkemaskiner producerer defekte dele, når procesforholdene afviger. At erkende almindelige defekter og deres grundlæggende årsager er afgørende for at opretholde kvaliteten:

• Spolediameter uden for tolerance: Normalt forårsaget af tilbagespringsvariationer på grund af ændringer i trådens mekaniske egenskaber (forskellige trådbatch), temperaturændringer eller værktøjsslid. Ret ved at justere opviklingspunktets position eller opdatere tilbagespringskompensationsværdien i CNC-programmet.
• Forkert fri længde: Forårsaget af fremføringsrulleslip (slidte ruller, forkert klemkraft eller forurenet trådoverflade) eller forkert programfremføringslængde. Kontroller fremføringsvalsens tilstand og genbekræft programværdierne i forhold til målt trådfremføring.
• Uensartet tonehøjde: Forårsaget af pitchværktøjets ustabilitet, slidte pitchværktøjslejer eller inkonsekvent trådudretning. Efterse og udskift slidt pitch-værktøj. Bekræft glattejernets rulletryk.
• Grater på afskårne ender: Forårsaget af et sløvt skæreblad eller forkert skæretidspunkt. Udskift eller slib skærebladet igen. Bekræft skæretidspunktet i CNC-programmet.
• Skader på ledningsoverfladen (ridser, flade pletter): Forårsaget af forkert rillestørrelse på fremføringsvalsen, for stor klemkraft eller forurenet tråd (skala, korn). Vælg korrekt rullerille til tråddiameteren. Tjek indgående ledningskvalitet. Rengør ruller og føringer.
• Sammenfiltret eller bøjet ledning: Forårsaget af for høj udbetalingsspænding, overløb af trådspolen eller forkert opsætning af glattejernet. Juster udbetalingsbremsespændingen. Kontroller og juster glatterullens tryk.

Førende producenter af fjederbøjningsmaskiner

Fjederbukkemaskineindustrien har et relativt lille antal veletablerede producenter, de fleste af dem baseret i Europa og Asien. Her er nogle af de mest anerkendte navne i branchen:

• Wafios (Tyskland): En af verdens mest anerkendte producenter af fjeder- og trådformningsmaskiner. Deres CNC fjeder coiling maskiner og trådformningsmaskiner bruges i højpræcisionsindustrier verden over. Modeller som FUL-serien håndterer wire fra 0,1 mm til 20 mm.
• Itaya Engineering (Japan): Kendt for højhastigheds CNC fjeder coiling maskiner med avancerede multi-akse kapaciteter. Særligt stærk på markedet for elektronik og præcisionsinstrumentfjeder.
• Reell Precision Manufacturing (USA): Specialiseret i torsionsfjeder og trådformsfremstillingsudstyr, der er meget udbredt i medicinsk udstyr og elektronikindustri.
• Asahi Seiki (Japan): En af de største producenter af fjederspolemaskiner globalt. Stærk tilstedeværelse på markedet for fjeder til biler med højhastigheds cam-type og CNC-maskiner.
• NiceFon / Bamatec (Kina/Taiwan): Omkostningskonkurrencedygtige CNC-fjederbøjningsmaskiner, der er bredt vedtaget af fjederproducenter i Asien og i stigende grad i andre regioner. Giver god værdi for standard fjedertyper.
• Simco Industries (USA): Kendt for kraftige fjederspolemaskiner, der er i stand til at håndtere tråd med stor diameter til industriel og ophængsfjederproduktion.

Maskinpriserne varierer enormt efter kapacitet. En grundlæggende CNC fjeder coiling maskine til standard trådstørrelser kan starte kl USD 30.000-80.000 , mens en avanceret flerakset CNC-trådformningsmaskine fra en premium europæisk producent kan overstige USD 300.000-500.000 når fuldt værktøj og udstyret med automatiske inspektionssystemer.

Industrielle anvendelser af fjederbøjningsmaskiner

Fjedre er blandt de mest universelt anvendte mekaniske komponenter. Fjederbukkemaskiner er direkte ansvarlige for at producere de fjedre, der bruges på tværs af en ekstraordinær række af industrier og produkter:

• Automotive: Ventilfjedre, spiralfjedre, sædefjedre, returfjedre til bremser og koblinger og dørlåsefjedre. Et enkelt passagerkøretøj kan indeholde over 200 individuelle fjedre .
• Elektronik og apparater: Kontaktfjedre i kontakter, relæer, stik og tastaturer. Batterikontaktfjedre. Præcisions mikrofjedre i harddiske og optiske pickupper.
• Medicinsk udstyr: Stenttilførselssystemfjedre, kirurgiske instrumentreturfjedre, medicinske implantatfjedre, ortopædiske anordningsfjedre og lægemiddeltilførselsanordningsfjedre. Disse kræver ekstrem renlighed og bruger ofte rustfrit stål eller titantråd.
• Luftfart og forsvar: Aktuatorfjedre, sikkerhedsmekanisme fjedre, ejektorsædefjedre og flyfædre. Disse skal opfylde strenge materialesporbarhed og teststandarder.
• Forbrugerprodukter: Madrasfjedre, møbelmekanismer, kuglepenne, lightere, legetøj og sportsartikler. Madrasfjedreproduktion alene er et massivt marked, med inderspringmadrasser indeholdende hundredvis af individuelle fjedre.
• Industrielle maskiner: Matricefjedre, vibrationsisoleringsfjedre, sikkerhedsventilfjedre og koblingsfjedre i industrielt udstyr. Disse kræver ofte tung ledning og høj belastningskapacitet.

Sikkerhedshensyn til drift af fjederbukkemaskine

Fjederbukkemaskiner involverer højhastigheds roterende og frem- og tilbagegående dele, højspændingstråd og skarpe skæreværktøjer. Korrekt sikkerhedspraksis beskytter operatører og opretholder maskinens pålidelighed:

• Farer for ledningsspænding: Tråd under spænding kan knække eller piske farligt, hvis udbetalingssystemet mister kontrollen. Brug altid korrekt udbetalingsspændingskontrol og brug øjenbeskyttelse, når du tråder eller håndterer wire.
• Flyvende fjedre: Formede fjedre kan skydes ud med høj hastighed fra opviklingszonen. Maskiner skal have passende afskærmninger og opsamlingsskakt. Ræk aldrig ind i opviklingsområdet under drift.
• Skarpe ledningsender: Afskårne trådender er ekstremt skarpe. Brug passende handsker ved håndtering af wire og færdige fjedre. Trådendedæksler eller afgratning bør udføres på dele, der ofte håndteres af slutbrugere.
• Maskinbeskyttelse: Alle roterende komponenter (fremføringsruller, knaster, drivremme) skal beskyttes korrekt i henhold til lokale maskinsikkerhedsforskrifter (OSHA 1910.212 i USA; Maskindirektiv 2006/42/EC i Europa).
• Nødstop: Alle fjederbukkemaskiner skal have en let tilgængelig nødstopknap, der øjeblikkeligt stopper al maskinbevægelse. CNC-maskiner bør have et sikkerhedsklassificeret nødstopkredsløb, der opfylder kategori 0- eller kategori 1-stopkrav i henhold til EN 60204-1.
• Lockout/tagout (LOTO): Inden værktøjsskift, vedligeholdelse eller justering inde i maskinen, skal strømmen låses ude og verificeres afbrudt. Dette er et obligatorisk OSHA-krav og en grundlæggende sikkerhedspraksis.
