Hvad er en fjederformningsmaskine? Hvad er dens arbejdsprincip?

Definition og formål med en fjederformningsmaskine

A fjederformende maskine er en specialiseret CNC (Computer Numerical Control) industriel enhed designet til at bøje, spole og forme metaltråd til komplekse 2D- eller 3D-geometrier. I modsætning til grundlæggende spolemaskiner, der primært producerer standard cylindriske fjedre, bruger en fjederformningsmaskine flere uafhængige akser - ofte fra 3 til 12 eller mere - for at skabe indviklede ledningsformer, torsionsfjedre og batterikontakter med ekstrem præcision.

Det primære formål med denne maskine er at automatisere produktionen af trådbaserede komponenter og sikre, at hver produceret enhed er identisk inden for tolerancer så stramme som /- 0,01 mm . Dette gør det til et vigtigt værktøj i højvolumen fremstillingssektorer som bilindustrien og industrien for medicinsk udstyr.

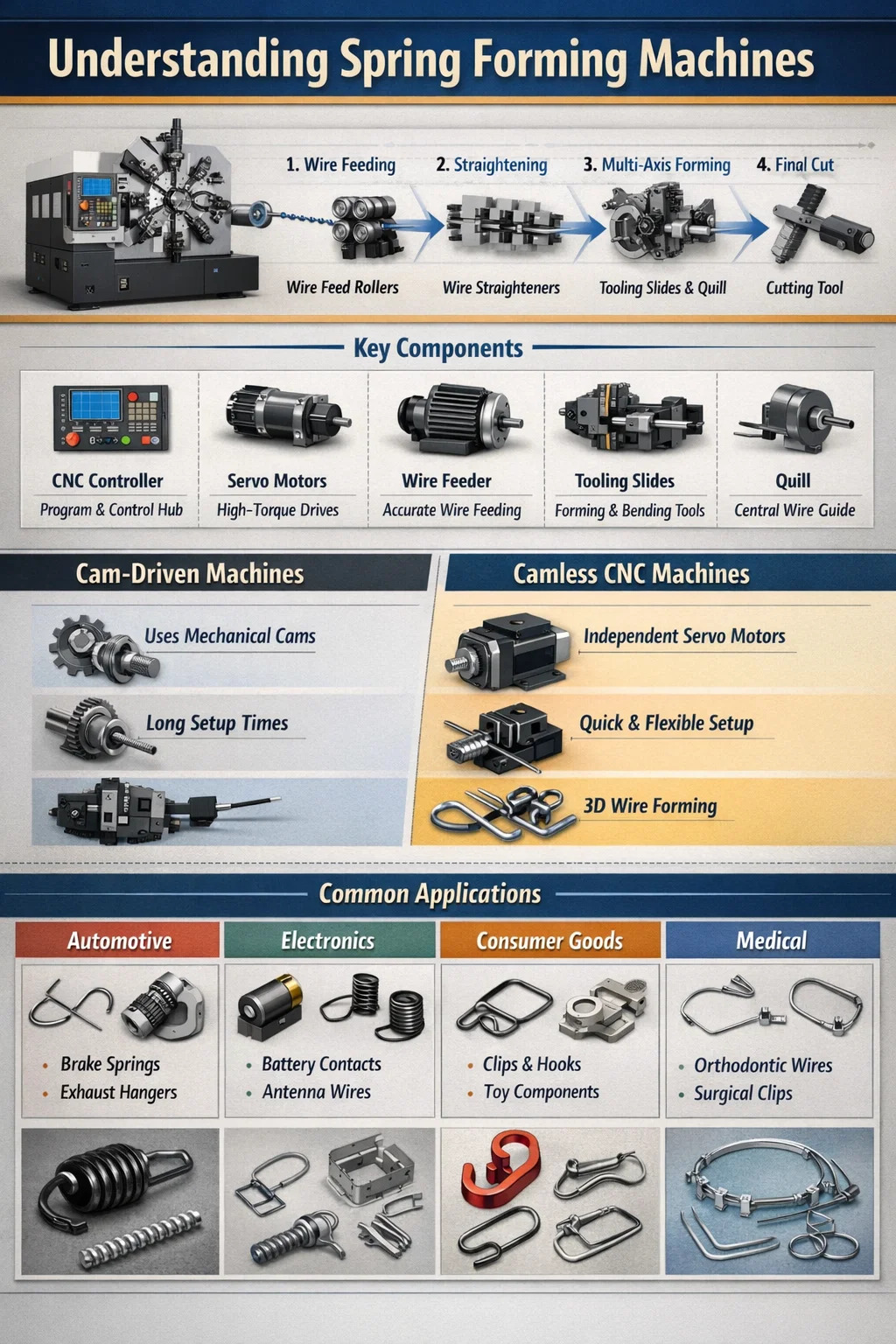

Kernearbejdsprincippet for fjederformning

Det grundlæggende arbejdsprincip for en fjederformningsmaskine er afhængig af synkroniseret bevægelse af et trådfremføringssystem og en række værktøjsslæder. Processen følger en logisk sekvens styret af en central computer:

1. Trådfremføring: Et sæt motoriserede ruller trækker metaltråd fra en decoiler. CNC-systemet styrer den nøjagtige længde af tråden, der skubbes ind i formningsområdet.
2. Opretning: Før den når værktøjerne, passerer wiren gennem en række vandrette og lodrette ruller for at fjerne enhver "spolehukommelse" eller krumning, hvilket sikrer, at wiren er helt lige.
3. Flerakset formning: Når tråden kommer ud af en central fjerpen, bevæger forskellige "slides" eller værktøjsholdere sig indad. Hver slæde kan udstyres med forskellige værktøjer (bøjnings-, rulle- eller løkkestifter), der rammer eller presser wiren i bestemte vinkler.
4. Final Cut: Når den komplekse form er opnået, klipper et dedikeret skæreværktøj tråden for at færdiggøre delen.

Nøglekomponenter og deres funktioner

At opnå højhastighedsproduktion - nogle gange overskridende 100 stykker i minuttet – flere interne komponenter skal fungere i perfekt harmoni.

Avancerede egenskaber: Kamløse vs. kamdrevne maskiner

At forstå forskellen i, hvordan disse maskiner fungerer, er afgørende for at vælge det rigtige udstyr til specifikke produktionsbehov.

Knastdrevne maskiner

Traditionelle maskiner bruger en central knastaksel til at drive alle bevægelser. Selvom de er pålidelige til simple fjedre, kræver de betydelig manuel opsætningstid (ofte 2-4 timer) for at skifte en mekanisk knast, hver gang et nyt deldesign introduceres.

CNC-maskiner uden kam

Moderne kamløse fjederformningsmaskiner brug uafhængige servomotorer til hvert værktøjsslæde. Dette giver mulighed for øjeblikkelige justeringer via software. De vigtigste fordele omfatter:

• Hurtigere opsætningstider, ofte reduceret med 50 % til 70 % .
• Evnen til at flytte værktøjer i ikke-lineære baner til komplekse 3D-trådformer.
• Synkronisering med roterende trådsystemer, der tillader selve tråden at rotere 360 ​​grader under formningsprocessen.

Praktiske eksempler og anvendelser

En fjederformningsmaskine er alsidig nok til at håndtere materialer lige fra 0,1 mm til 8,0 mm i diameter, inklusive rustfrit stål, kulstofstål og kobberlegeringer.

Almindeligvis producerede dele:

• Automotive: Bremsefjedre, udstødningsrørshængere og sæderammeledninger.
• Elektronik: Batterikontakter, antenneledninger og mikroswitche.
• Forbrugsvarer: Specialiserede kroge, clips til køkkenudstyr og komplekse legetøjskomponenter.
• Medicinsk: Ortodontiske ledninger og præcisionskirurgiske værktøjskomponenter.
