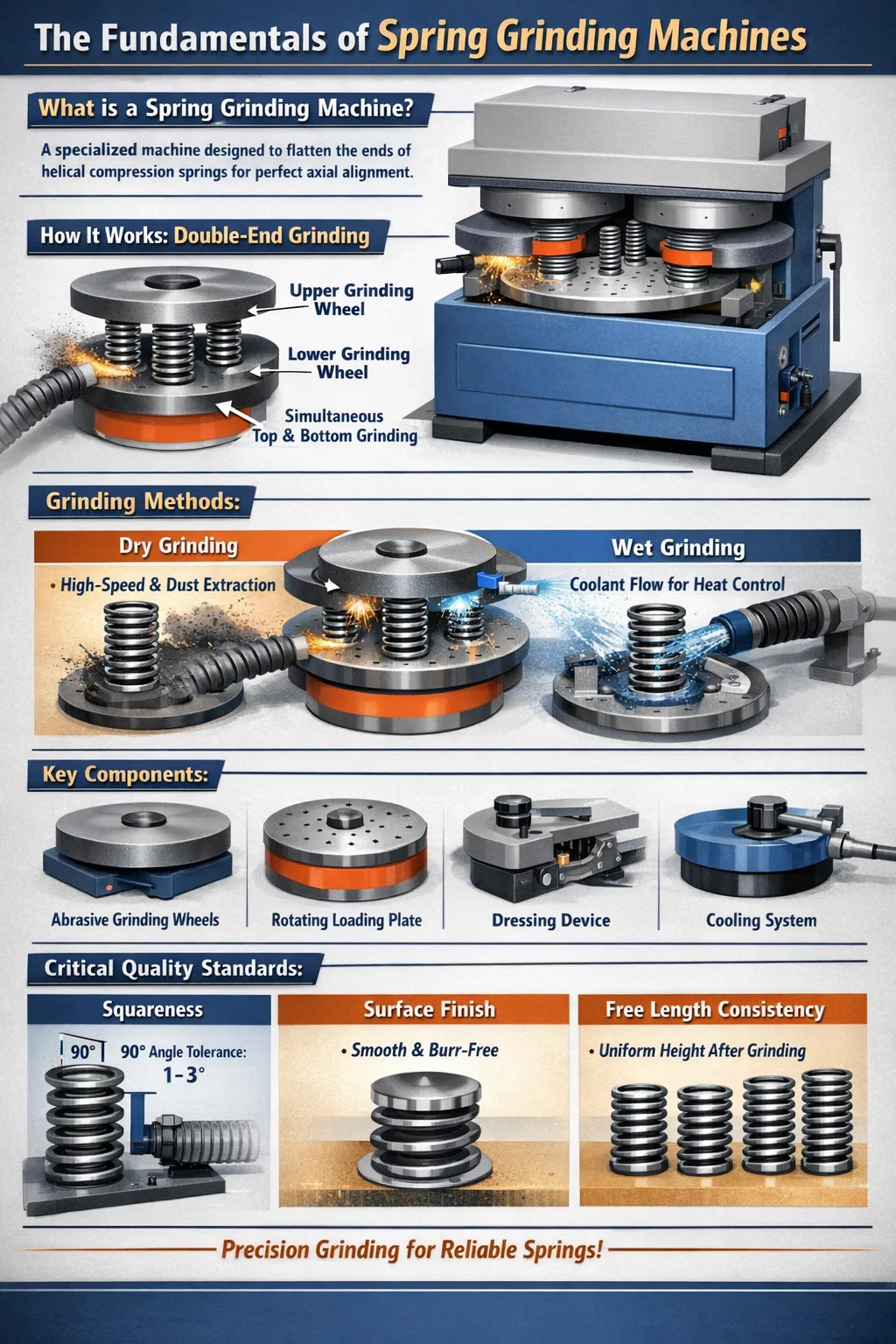

Hvad er en fjederslibemaskine? Hvad er dens arbejdsprincip?

Definition og væsentlige formål med en fjederslibemaskine

A fjederslibemaskine er et specialiseret industrielt slibeværktøj designet specielt til at udflade enderne af spiralformede trykfjedre. I fremstillingsverdenen har fjedre, der kommer ud af en spolemaskine, ofte "åbne" eller ujævne ender. Uden slibning kan disse fjedre ikke stå perfekt lodret eller fordele vægten jævnt, når de er komprimeret. Den fjederslibemaskine fjerner overskydende materiale fra top- og bundspolerne for at skabe en flad, vinkelret overflade.

Ved at firkante enderne sikrer maskinen, at fjederen når maksimal belastningsaksialitet og stabilitet. Denne proces er kritisk for højtydende applikationer såsom ventilfjedre til biler, brændstofinjektorfjedre og tunge industrimaskiner, hvor en afvigelse på jævnt 0,5 grader i vertikalitet kan føre til mekanisk fejl eller ujævnt slid.

Arbejdsprincippet for fjederendeslibning

Det grundlæggende arbejdsprincip for en fjederslibemaskine involverer den relative bevægelse mellem fjederen og to højhastighedsroterende slibehjul. De fleste moderne maskiner bruger en dobbelt-ende slibning tilgang, hvilket betyder, at både toppen og bunden af fjederen behandles samtidigt.

Fodrings- og læssemekanismen

Fjedre er indlæst i en cirkulær roterende enhed kendt som læsseplade eller foderskive. Denne plade indeholder flere huller eller armaturer designet til at holde fjedrene sikkert i lodret position. Når ladepladen roterer, fører den fjedrene ind i slibezonen, der er placeret mellem de øvre og nedre slibeskiver.

Fjernelse af slibende materiale

Slibeskiverne er placeret i en bestemt afstand fra hinanden, svarende til den ønskede endelige frie længde af fjederen. Når fjederen passerer mellem de roterende hjul, barberer de slibende overflader spidsen af ​​wiren af ​​i begge ender. Friktionen genererer betydelig varme, så læssepladens hastighed og hjulets korn skal være perfekt kalibreret for at undgå termiske skader eller "afbrænding" af fjederstålet.

Sekventiel vs. Kontinuerlig slibning

Nogle maskiner bruger en "pass-through"-metode, hvor fjedre bevæger sig kontinuerligt gennem hjulene, mens andre bruger en "in-feed"-metode. I indføringssystemet bevæger hjulene sig lodret mod fjedrene, mens læssepladen forbliver i en fast position, hvilket giver mulighed for ekstrem præcis kontrol over slibetryk og materialefjernelseshastighed.

Tekniske nøglekomponenter i en fjederslibemaskine

Effektiviteten af fjederslibemaskine afhænger af flere slidstærke komponenter, der skal håndtere intens mekanisk belastning og varme.

Typer af slibningsmetoder: Tør vs. våd

Afhængigt af fjederens materiale og den krævede præcision, vælger ingeniører mellem to primære operationsmetoder for fjederslibemaskine .

Tørslibning

Tørslibning er den mest almindelige metode til standard kulstofstålfjedre. Den er afhængig af en høj lydstyrke støvudsugningssystem at fjerne metalspåner og slibende partikler. Selvom den er effektiv til højhastighedsproduktion, kan tørslibning føre til overdreven varmeopbygning, hvis fremføringshastigheden er for aggressiv, hvilket potentielt ændrer fjederens temperering.

Vådslibning

Vådslibning involverer kontinuerlig påføring af et kølemiddel (vandopløselig olie eller syntetisk væske) direkte på slibegrænsefladen. Denne metode bruges til rustfrit stål eller varmefølsomme legeringer. Kølevæsken forhindrer tråden i at nå kritiske temperaturer, sikrer en glattere overfladefinish og forlænger slibeskivens levetid.

Driftsstandarder og kvalitetskontrol

A fjederslibemaskine skal vedligeholdes omhyggeligt for at sikre kvaliteten af det endelige produkt. Producenter fokuserer på tre hovedmålinger under slibningsprocessen:

• Firkantethed: Vinklen mellem jordenden og fjederaksen skal være så tæt på 90 grader som muligt. Standard industriel tolerance er normalt inden for 1 til 3 grader .
• Overfladefinish: Jordarealet skal være glat og fri for grater. Ru overflader kan forårsage friktion mod fjederens sæde, hvilket fører til for tidligt slid.
• Fri længde konsistens: Efter slibning skal alle fjedre i et parti have en ensartet højde. Moderne CNC fjederslibemaskines Brug elektroniske sonder til at måle fjederens højde under processen og juster hjulpositionen automatisk.

Vigtigheden af hjuldressing

Over tid har slibeskiverne på en fjederslibemaskine bliver "tilstoppet" med metalpartikler eller mister deres helt flade profil. Dette fænomen er kendt som "glasering". For at løse dette er maskinen udstyret med en påklædningsenhed . Denne enhed bruger et hårdere materiale til at skrabe et tyndt lag af hjulet af, hvilket blotlægger friske slibekorn og sikrer, at hjulfladen forbliver parallel med læssepladen. Almindelig påklædning er forskellen mellem en fjeder af høj kvalitet og en, der afvises under inspektion.
