Hvad er en spring-temper ovn? Hvad er dens arbejdsprincip?

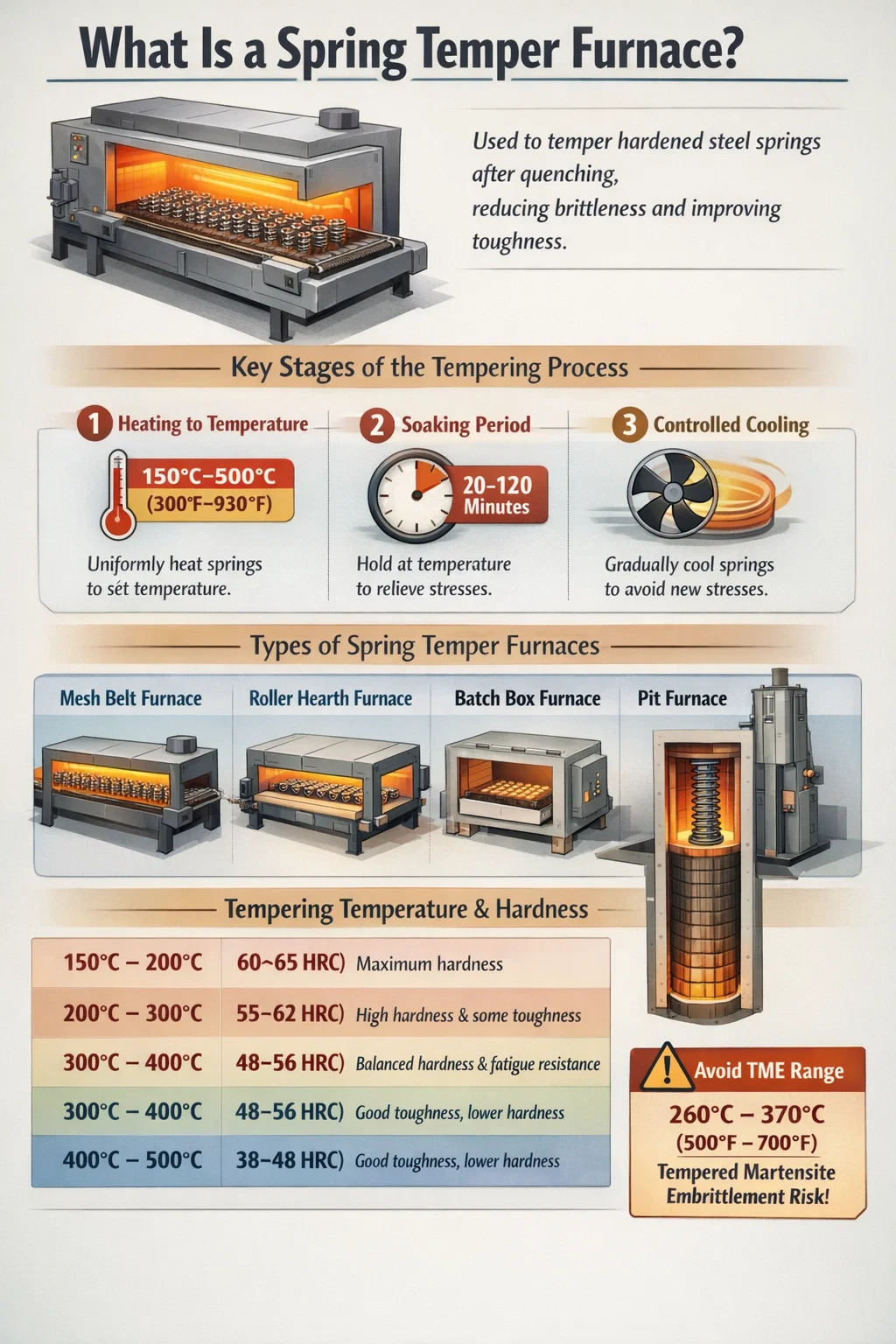

Hvad er en Spring Temper Ovn ?

En fjedertemperaturovn er en type industriel varmebehandlingsovn, der er specielt designet til at hærde stålfjedre efter hærdning. Dens primære opgave er at genopvarme hærdet fjederstål til en kontrolleret temperatur - typisk mellem 150°C og 500°C (300°F til 930°F) — hold det der i en bestemt periode, og lad det derefter køle af på en kontrolleret måde. Denne proces aflaster interne spændinger introduceret under bratkøling og hærdning, justerer hårdheden til et specificeret område og genopretter en grad af sejhed og elasticitet, som ellers ville være fraværende i en fuldt hærdet fjeder.

Uden anløbning er en hærdet fjeder skør og udsat feller pludselige brud under belastning. Fjedertemperaturovnen er det, der forvandler en hård, men skrøbelig komponent til en holdbar, bærende, udmattelsesbestandig del, der er i stand til at udføre pålideligt på tværs af millioner af kompressions- eller forlængelsescyklusser.

I produktionsmiljøer findes fjederhærdende ovne på tværs af bilfremstilling, rumfart, produktion af præcisionsinstrumenter og tunge maskiner. De kommer i adskillige konfigurationer - mesh bælte kontinuerlige ovne, rulle ildsted ovne, batch box ovne og pit ovne - hver egnet til forskellige fjedergeometrier, produktionsvolumener og legeringsspecifikationer.

Arbejdsprincippet for en spring-temperovn

Funktionsprincippet for en fjedertemperatur ovn er centreret om præcis termisk cykling. Efter at stålfjedre er hærdet - typisk ved austenitisering ved temperaturer over 800°C (1470°F) og derefter hurtig quenching i olie, vand eller polymer - den dannede martensitiske mikrostruktur er ekstremt hård, men meget stresset og skør. Tempering i en fjedertempereringsovn løser dette ved at udløse en sekvens af faststofmetallurgiske reaktioner.

Trin 1: Opvarmning til tempereringstemperaturen

Ovnen opvarmer fjederbelastningen ensartet til den ønskede tempereringstemperatur. Ensartethed er kritisk - en temperaturforskel på jævn ±10°C på tværs af belastningen kan producere inkonsistente hårdhedsværdier. Højkvalitets fjedertemperaturovne bruger flere uafhængigt kontrollerede varmezoner, tvungne konvektionsventilatorer og højdensitetsvarmeelementer eller strålerør for at opnå ensartet temperatur inden for ±5°C over arbejdskammeret.

Trin 2: Iblødsætning — Hold ved temperatur

Når måltemperaturen er nået gennem hele fjedertværsnittet, opretholder ovnen denne temperatur i gennemblødningsperioden. Iblødsætning gør det muligt for carbonatomer, der er fanget i martensitgitteret, at begynde at diffundere og danne carbidudfældninger. Denne karbidudfældning er det, der aflaster gitterbelastningen, reducerer skørhed og genopretter duktiliteten. Iblødsætningstiderne varierer afhængigt af sektionstykkelse og fjederstørrelse - det kan kun være nødvendigt med små trådfjedre 20 til 30 minutter , mens tunge spiralfjedre eller torsionsstænger kan kræve 60 til 120 minutter eller mere.

Trin 3: Kontrolleret køling

Efter iblødsætning afkøles fjedrene - enten ved luftkøling inde i ovnen, ved en kontrolleret atmosfærekølende vestibule eller ved fjernelse til omgivende luft. Afkølingshastigheden efter anløbning er generelt mindre kritisk end under hærdning, men skal stadig styres. Hurtig afkøling fra tempereringstemperaturen kan genindføre overfladespændinger, så de fleste fjedertempereringsovne tillader gradvis afkøling, især for større fjedertværsnit.

Atmosfærekontrol under temperering

Mange fjedertempereringsovne fungerer under en kontrolleret atmosfære - typisk nitrogen, endoterm gas eller en nitrogen-methanolblanding - for at forhindre overfladeoxidation og afkulning under tempereringscyklussen. Overfladeoxidation kan forringe træthedslevetid og korrosionsbestandighed, to egenskaber, der er altafgørende ved fjederanvendelser. Ovne med beskyttende atmosfære tilføjer kompleksitet og omkostninger, men er standardudstyr i præcisionsfjedrefremstilling til bilventilfjedre, flylandingsstelfjedre og kirurgiske instrumentfjedre.

Tempereringstemperatur og dens indvirkning på fjederegenskaber

Den tempereringstemperatur, der vælges i en fjedertempereringsovn, bestemmer direkte de endelige mekaniske egenskaber af den færdige fjeder. Dette er ikke en mindre justering - en forskel på 50°C i tempereringstemperatur kan ændre hårdhed med 3 til 6 HRC-punkter og dramatisk ændre trækstyrke og forlængelsesværdier.

En kritisk zone at undgå er tempereret martensit skørhed (TME) rækkevidde , typisk mellem 260°C og 370°C (500°F til 700°F) . Anløbning inden for dette område kan faktisk reducere sejheden i stedet for at forbedre den, et fænomen forårsaget af udfældning af karbider ved tidligere austenitkorngrænser. Ansvarlige ovne med fjedertemperering designer deres tempereringscyklusser til enten at forblive under eller overskride dette interval i stedet for at dvæle i det. Dette er en af ​​grundene til, at bilventilfjederspecifikationer ofte specificerer anløbning ved eller over 380°C til 420°C.

Typer af spring-temperovne og deres konfigurationer

Fjederindustrien bruger flere forskellige ovnkonfigurationer til fjederhærdningsprocessen. Hver har tekniske fordele, der gør den bedre egnet til specifikke fjedertyper, produktionsvolumener eller legeringssystemer.

Mesh Bælte Kontinuerlig Tempering Ovn

Mesh-bælteovnen er den mest almindelige konfiguration i højvolumenfjederfremstilling. Fjedre er læsset på et rustfrit stål netbælte, der fører dem kontinuerligt gennem opvarmnings-, iblødsætnings- og afkølingszonerne. Produktionshastigheder kan nå 500 til 2.000 kg/time afhængig af ovnens længde og bredde. Bæltehastigheder og zonetemperaturer kan justeres uafhængigt, hvilket tillader præcis kontrol af iblødsætningstid og temperaturprofil. Mesh-bælteovne er ideelle til små til mellemstore spiralfjedre, trådformede fjedre og flade fjedre. Den vigtigste begrænsning er, at overdimensionerede eller tunge fjedre kan deformere bæltet over tid.

Roller Hearth Tempereringsovn

Rulleovne bruger vandkølede eller legerede ruller til at transportere fjedre gennem ovnen på bakker eller armaturer. De håndterer tungere belastninger end mesh-bæltesystemer, rummer større fjedersamlinger og tillader mere præcis atmosfærekontrol. Disse ovne er almindelige til hærdning af ophængsspoler til biler, stabilisatorstænger og torsionsfjedre. Arbejdstemperaturer varierer fra omgivelsestemperatur til 700°C (1290°F) i de fleste design med rulleherd, med meget tæt temperaturensartethed - typisk ±4°C - opnåelig i moderne systemer.

Batch Box tempereringsovn

Batchovne belastes med en fast ladning af fjedre, bringes til temperatur, gennemblødes og tømmes derefter. De tilbyder maksimal fleksibilitet - den samme ovn kan behandle en lang række fjederstørrelser og specifikationer på forskellige skift. Dette gør dem populære i jobbutikker og mellemstore produktionsmiljøer. Afvejningen er lavere gennemløb og behovet for en termisk gennemvædningsperiode lang nok til at sikre ensartet temperatur gennem hele batchen. En veldesignet batchboksovn, der bruges til forårstemperering, vil typisk have tvungen recirkulationsventilatorer for at sikre ensartet temperatur inden for ±5°C, selv når den er belastet med en tæt ladning.

Grubeovn til lange fjedre og torsionsstænger

Til lange fjedre, torsionsstænger eller bladfjederbundter, der ikke nemt kan lægges fladt, giver lodrette grubeovne en praktisk løsning. Fjederen eller fjedersamlingen er ophængt lodret i ovnkammeret. Dette forhindrer forvrængning fra tyngdekraften, hvilket er en reel bekymring, når du hærder lange stænger eller fjederpakker med flere blade. Grubeovne til forårshærdning er typisk gasfyrede og kan nå dybder på 2 til 6 meter , der kan rumme meget lange komponenter i et kompakt overfladefodaftryk.

Saltbadstempereringsovn

Saltbad-tempereringsovne bruger smeltet nitrat eller kloridsalte som opvarmningsmedium. Kilderne er nedsænket i det flydende saltbad, som giver ekstrem hurtig og ensartet varmeoverførsel — langt hurtigere end luftkonvektion. Dette resulterer i meget korte cyklustider og fremragende temperaturkonsistens. Saltbadsovne er især værdsat til hærdning af præcisionsfjedre, hvor snævre hårdhedstolerancer (±1 HRC) er påkrævet. De vigtigste driftsmæssige udfordringer er håndtering af saltkontaminering, udsugning af røg og farepotentialet ved smeltede salte ved driftstemperaturer på 160°C til 550°C.

Nøglekomponenter inde i en fjederhærdende ovn

At forstå, hvad der er inde i en ovn med springtemperering, forklarer, hvorfor nogle ovne giver bedre resultater end andre. Hver komponent bidrager til temperaturens ensartethed, atmosfærens integritet og repeterbarhed, der bestemmer den endelige fjederkvalitet.

• Varmeelementer: Modstandsvarmeelementer (siliciumcarbid, molybdændisilicid eller metalliske legeringselementer) eller strålerør (i atmosfæreovne) giver varmetilførslen. Elementarrangement og tæthed påvirker direkte temperaturensartethed over arbejdskammeret.
• Tvungen konvektionsventilator: Recirkulationsventilatorer - ofte drevet af motorer, der er klassificeret fra 0,75 kW til 7,5 kW - skubber opvarmet luft eller atmosfæregas over fjederbelastningen kontinuerligt. Dette er den vigtigste enkeltfaktor for temperaturensartethed i batch- og kontinuerlige ovne, der arbejder under 700°C.
• Temperaturregulatorer og termoelementer: Flere Type K eller Type N termoelementer fordelt på tværs af ovnzonerne leverer data til PID-controllere eller programmerbare logiske controllere (PLC'er). Moderne forårstempererede ovne logger temperaturdata kontinuerligt og kan udføre multi-rampe, multi-soak-programmer automatisk.
• Isolering: Keramisk fiberisolering eller tæt ildfast murstensbeklædning reducerer varmetabet og forkorter opvarmningstiden. Ovne af høj kvalitet opnår termiske effektivitetsniveauer, hvor energiforbruget pr. kilogram fjedertempereret er så lavt som 0,15 til 0,25 kWh/kg .
• Atmosfære gasindtag og udstødningssystemer: I designs med kontrolleret atmosfære styrer gasmanifolder, flowmålere og afbrændingsrør den beskyttende gasforsyning og forbrænder sikkert enhver udstødningsgas ved ovnens udgange.
• Transportørsystem: I kontinuerlige ovne skal maskebåndet eller -rullesystemet modstå gentagne termiske cyklusser uden at vride sig. Højlegeret stål såsom 314 rustfrit eller Inconel er almindelige valg for bælter, der arbejder ved vedvarende temperaturer over 400°C.

Fjederstållegeringer og hvordan de reagerer på hærdning

Forårshærdningsprocessen er ikke ensartet. Forskellige fjederstållegeringer reagerer forskelligt på varmebehandling, og fjedertempereringsovnen skal opsættes med den korrekte temperaturprofil for den specifikke legering, der behandles.

Fjederstål med højt kulstofindhold (f.eks. 1065, 1075, 1080, 1095)

Stål med højt kulstofindhold er de mest almindelige fjedermaterialer og er de primære mål for fjedertemperaturovne. Deres kulstofindhold af 0,60 % til 1,00 % giver dem mulighed for at opnå meget høj hårdhed efter bratkøling. Disse kvaliteter er typisk tempereret mellem 200°C og 400°C. Ved 300°C opnår 1080 fjederstål typisk en trækstyrke på ca 1.800 til 2.000 MPa med hårdhed i området 52 til 57 HRC.

Chrom-silicium stål (f.eks. 9254, 9260)

Silicium-krom-legeringer giver overlegen modstandsdygtighed over for afslapning under belastning - en kritisk egenskab for ventilfjedre og ophængsfjedre. Disse kvaliteter er typisk hærdet ved højere temperaturer, ofte 420°C til 480°C , for fuldt ud at aktivere forstærkningsmekanismerne fra silicium og krom. Ved disse temperaturer skal fjedertemperaturovnen opretholde en meget stram ensartethed, fordi tempereringsresponskurven er stejl - små temperaturafvigelser giver mærkbar hårdhedsspredning.

Chrom-vanadium stål (f.eks. 6150)

6150 er en populær legering til bil- og industrispiralfjedre og flade fjedre. Vanadiumtilsætninger forfiner kornstrukturen og øger hærdbarheden. Tempereringstemperaturer på 400°C til 500°C er typiske, hvilket resulterer i trækstyrker i størrelsesordenen 1.600 til 1.900 MPa afhængig af sektionsstørrelse og specifik anløbningstemperatur.

Rustfrit fjederstål (f.eks. 17-7 PH, 301, 302)

Rustfrit fjederstål kræver særlige overvejelser. Nedbørshærdende kvaliteter såsom 17-7 PH styrkes af ældningsbehandlinger ved specifikke temperaturer - almindeligvis 480°C (tilstand CH900) or 510°C (RH950 tilstand) — snarere end ved den konventionelle sluk-og-temper-cyklus. Fjedertemperaturovne, der bruges til rustfri fjedre, skal give meget nøjagtig atmosfærekontrol for at forhindre kromudtømning ved overfladen, hvilket ville kompromittere korrosionsbestandigheden.

Kvalitetskontrol i forårstempereringsprocessen

En fjedertemperaturovn er kun så god som kvalitetskontrolsystemet omkring den. Fjederproducenter, der arbejder efter kvalitetsstandarder for biler eller rumfart, opretholder streng proceskontrol omkring deres tempereringsoperationer.

Temperaturensartethedsundersøgelser (TUS)

De fleste rumfarts- og bilspecifikationer kræver periodiske temperaturensartethedsundersøgelser af fjedertemperaturovnen, typisk udført kvartalsvis. I en TUS placeres kalibrerede termoelementer på flere positioner på tværs af arbejdszonen, og ovnen køres ved standarddriftsindstillingspunktet. Den maksimalt tilladte afvigelse på tværs af alle målepunkter skal falde inden for et specificeret bånd — almindeligvis ±5°C for klasse 2 ovne pr. AMS 2750 (Nadcap-pyrometristandard). Ovne, der ikke opfylder TUS-kravene, skal omkalibreres eller repareres, før de tages i brug igen.

Systemnøjagtighedstest (SAT)

Ud over TUS verificeres ovntemperaturkontrolinstrumenter mod kalibrerede referencetermoelementer gennem systemnøjagtighedstest udført månedligt eller med specificerede intervaller. Dette sikrer, at temperaturaflæsningen, der vises af ovnstyringen, faktisk stemmer overens med den reelle temperatur i arbejdszonen.

Hårdhedstest af hærdede fjedre

Efter hver hærdningskørsel bliver prøvefjedre hårdhedstestet - typisk ved hjælp af Rockwell C-skalaen - for at verificere, at batchen har opnået det specificerede hårdhedsområde. Automotive ventil fjeder specifikationer, for eksempel, almindeligvis kræver hårdhed af 47 til 52 HRC , og hele batchen kan blive afvist, hvis prøver falder uden for dette vindue.

Belastningstest og træthedstest

Til kritiske applikationer gennemgår fjedre, der er udtaget fra hærdede partier, belastningsafbøjningstest for at bekræfte fjederhastighed og fri længde, og udmattelsestest for at verificere, at tempereringscyklussen har givet tilstrækkelig udmattelseslevetid. Automotive ventilfjedre, der bruges i højtydende motorer, testes rutinemæssigt til 10 millioner cyklusser eller mere uden fejl ved specificerede stressniveauer.

Almindelige problemer i forårstemperering og hvordan man løser dem

Selv med velholdte fjedertemperaturovne kan der opstå problemer, der påvirker produktkvaliteten. At identificere disse problemer og deres grundlæggende årsager er afgørende for ensartet produktion.

• Hårdhedsspredning over partiet: Forårsaget af dårlig temperaturensartethed i ovnen. Opløsning involverer kontrol og rengøring af recirkulationsventilatorer, inspektion af termoelementkalibrering, verifikation af varmeelementets funktion og udførelse af en TUS for at identificere kolde eller varme zoner.
• Fjedre blødere end specificeret: Angiver, at tempereringstemperaturen var for høj eller iblødsætningstiden for lang. Kan også skyldes en kalibreringsdrift i ovnens termoelement, der fik den faktiske temperatur til at løbe over sætpunktet. Kalibreringstjek og TUS er de første korrigerende trin.
• Fjedre hårdere end specificeret: Peger på en tempereringstemperatur, der er lavere end beregnet, eller iblødsætningstiden for kort. Et termoelement placeret for tæt på et varmeelement i stedet for i belastningszonen kan give falsk høje aflæsninger og resultere i undertempering.
• Overfladeoxidation eller misfarvning: I atmosfærekontrollerede ovne antyder oxidation en atmosfærelækage eller utilstrækkelig udrensning før opvarmningscyklussen. I friluftsovne kan kraftig belægning på fjederoverflader indikere for høj temperatur eller iblødsætningstid. Overfladeoxidation kan reducere træthedslevetiden ved at fungere som et stresskoncentrationssted.
• Spring Distortion: Tunge fjedre kan synke eller deformeres, hvis de understøttes forkert på bæltet eller bakken, især ved højere tempereringstemperaturer. Brug af brugerdefinerede armaturer eller hængende konfigurationer (som i grubeovne) eliminerer tyngdekraftinduceret forvrængning.
• For tidlig forårstræthedsfejl under brug: Hvis fjedre svigter i træthed tidligere end forventet, er årsagen ofte utilstrækkelig anløbning - hvilket efterlader resterende trækspændinger fra bratkøling - eller anløbning inden for skørhedsområdet (260 °C til 370 °C). Procesaudit i forhold til de faktiske registrerede ovndata er det diagnostiske udgangspunkt.

Energieffektivitet og moderne fremskridt inden for design af forårets temperering

Moderne forårstempererede ovne er væsentligt mere energieffektive end udstyr fra selv 20 år siden. Fremskridt inden for isoleringsmaterialer, varmeelementteknologi og forbrændingssystemer har reduceret det specifikke energiforbrug væsentligt.

Keramisk fiberisolering

Keramiske fiberbeklædningsmoduler reducerer ovnvæggens varmelagring og varmetab sammenlignet med tætte ildfaste mursten. I en eftermontering fra mursten til keramisk fiberisolering, energibesparelser på 20 % til 40 % er almindeligt rapporteret sammen med hurtigere opvarmningstider, der øger ovnens tilgængelighed og gennemløb.

Drev med variabel frekvens på ventilatorer og transportører

Montering af frekvensomformere (VFD'er) til recirkulationsblæsermotorer og transportbåndsdrev gør det muligt at tilpasse blæserhastigheden og remhastigheden præcist til produktionshastigheden og fjederbelastningen, hvilket reducerer unødvendigt energiforbrug i tomgangsperioder eller delvise belastninger.

Genvinding af spildvarme

I gasfyrede fjedertemperaturovne genvinder recuperatorer eller regenerative brændersystemer varmen fra udstødningsgasserne og bruger den til at forvarme forbrændingsluften. Recuperatorsystemer kan hæve forbrændingslufttemperaturen til 400°C til 600°C , hvilket reducerer brændstofforbruget ved 25 % til 35 % sammenlignet med kold luftforbrænding.

Industri 4.0 Integration

Moderne fjedertemperaturovne inkorporerer i stigende grad datalogning, SCADA-integration og endda maskinlæringsbaseret forudsigelig vedligeholdelse. Kontinuerlig overvågning af elementmodstand, blæsermotorstrøm, termoelementkalibreringsdrift og atmosfæresammensætning gør det muligt for vedligeholdelsesteams at planlægge indgreb, før der opstår fejl, hvilket reducerer uplanlagt nedetid, der kan forstyrre produktionsplaner og udsætte delvist hærdede fjederpartier for kvalitetsrisici.

Sammenligning af forårstempering med afspænding og udglødning

Forårstempering forveksles nogle gange med afspænding og udglødning. Disse er beslægtede, men særskilte varmebehandlingsprocesser, og forskellene betyder væsentligt i fjederfremstilling.

Koldviklede fjedre fremstillet af forhærdet tråd (såsom musiktråd eller hårdttrukket tråd) undergår typisk stressaflastende frem for fuld anløbning, fordi tråden allerede var hærdet ved trådmøllen. Afstressningsbehandlingen kl 120°C til 230°C i 20 til 30 minutter fjerner spiralspændinger og stabiliserer fjedergeometrien uden at ændre hårdheden væsentligt. Varmviklede fjedre er derimod viklet over den kritiske transformationstemperatur og kræver fuld hærdning og anløbning i en fjedertempereringsovn efter formning.

Valg af den rigtige fjedertemperaturovn til din anvendelse

At vælge en fjedertemperatur indebærer afbalancering af flere driftskrav. Det forkerte valg resulterer i enten dårlig fjederkvalitet eller en dyr overkapacitetsinvestering.

• Produktionsvolumen: Højvolumendrift (over 500 kg/time) drager fordel af kontinuerlige bælte- eller rulleovne. Jobbutikker med lavt til mellemvolumen med hyppige ændringer af legeringer og specifikationer er bedre tjent med batchovne.
• Fjederstørrelse og vægt: Små trådfjedre og flade fjedre passer til mesh-bælteovne. Tunge spiralfjedre, torsionsstænger og store affjedringsfjedre kræver konfigurationer af rulleherd eller pitovn.
• Temperaturområde påkrævet: Det meste af forårstemperering falder mellem 150°C og 500°C, hvilket er inden for kapaciteten af stort set alle industrielle tempereringsovne. Men hvis nedbørshærdende rustfri legeringer eller værktøjsstålfjedre også behandles, kan en ovn, der kan nå 600°C eller derover, være nødvendig.
• Atmosfære krav: Hvis overfladekvalitet og afkulningsforebyggelse er kritisk - som i rumfarts- eller medicinske fjederapplikationer - invester i en fjedertemperaturovn med kontrolleret atmosfære, selvom de forudgående omkostninger er højere.
• Overholdelse af kvalitetsstandarder: Leverandører til luftfarts- eller forsvarskunder har brug for en ovn, der er i overensstemmelse med AMS 2750 krav til pyrometri. Dette påvirker termoelementtype, kalibreringsintervaller, controller-nøjagtighed og TUS-frekvens.
• Energikilde: Elektriske ovne giver renere drift, lettere atmosfærekontrol og lavere vedligeholdelseskompleksitet. Gasfyrede ovne giver lavere driftsenergiomkostninger i regioner, hvor naturgas er billig, men kræver mere infrastruktur til brændervedligeholdelse og udstødningsstyring.
