Hvad er en tempereringsovn? Hvad er dens arbejdsprincip?

Hvad er en tempereringsovn?

A tempereret ovn er en type industriel varmebehoglingsovn, der er specielt designet til at udføre hærdningsprocessen på metaller - oftest hærdet stål. Dens kernefunktion er at genopvarme en tidligere bratkølet eller hærdet metalkomponent til en temperatur under dets nedre kritiske punkt, holde den ved denne temperatur i en kontrolleret periode og derefter lade den køle af på en reguleret måde. Denne proces lindrer indre spændinger, reducerer skørhed og forbedrer sejheden uden at ofre hårdheden væsentligt.

For at sige det helt enkelt: Efter at stål er hærdet, bliver det ekstremt hårdt, men også farligt skørt. En tempereringsovn er det værktøj, der korrigerer denne ubalance. Den forvandler en skør, stressbelastet del til en komponent med en omhyggeligt kalibreret kombination af hårdhed og duktilitet - velegnet til mekaniske belastninger fra den virkelige verden.

Temper ovne er meget udbredt på tværs af bilindustrien, rumfart, værktøj, lejer og fjeder fremstillingsindustrien. De behandler alt fra skærende værktøjer og tandhjul til strukturelle komponenter og kirurgiske instrumenter. Driftstemperaturområdet for en typisk tempereringsovn er 150°C til 700°C (302°F til 1292°F) , afhængigt af materialet og målets mekaniske egenskaber.

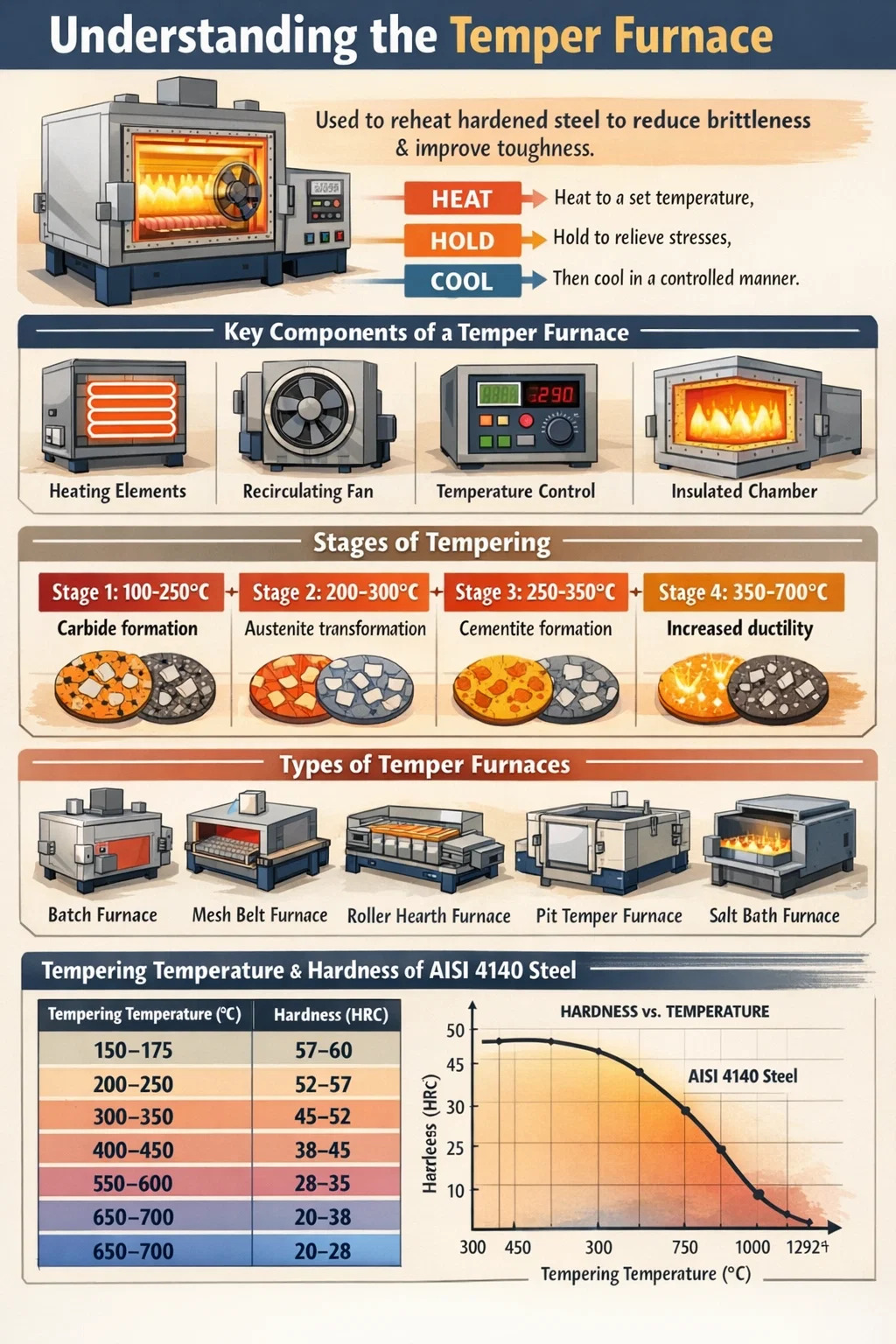

Arbejdsprincippet for en tempereringsovn

Arbejdsprincippet for en tempereret ovn er baseret på kontrolleret termisk metallurgi. Når stål er bratkølet efter austenitisering, omdannes det til martensit - en overmættet, kropscentreret tetragonal krystalstruktur, der er ekstremt hård, men meget stresset og skør. Tempering, der udføres inde i tempereringsovnen, udløser en række diffusionskontrollerede fasetransformationer i martensitten, der gradvist reducerer stress og genopretter duktiliteten.

Processen følger en klar sekvens af fysiske og metallurgiske hændelser:

1. Opvarmning: Arbejdsemnet fyldes i tempereringsovnen og opvarmes ensartet til den ønskede tempereringstemperatur. Ensartethed er kritisk - temperaturgradienter på tværs af delen vil resultere i ujævne mekaniske egenskaber.
2. Iblødsætning (Holdetid): Delen holdes ved måltemperaturen i en forudbestemt varighed, typisk fra 1 til 4 timer afhængig af snittykkelse og legeringssammensætning. I løbet af denne fase diffunderer carbonatomer ud af det forvrængede martensitgitter, carbider begynder at udfælde, og resterende spændinger slapper af.
3. Køling: Komponenten afkøles - enten i stillestående luft, tvungen luft eller olie - med en kontrolleret hastighed. Kølemetoden påvirker delens endelige spændingstilstand.

De metallurgiske ændringer under anløbning kan opdeles i fire forskellige stadier baseret på temperatur:

• Trin 1 (100-250°C): Epsiloncarbider udfældes fra martensitmatrixen. Kulstofindholdet i martensit falder lidt.
• Trin 2 (200-300°C): Tilbageholdt austenit nedbrydes til bainit eller ferrit-carbidblandinger.
• Trin 3 (250-350°C): Epsiloncarbider omdannes til cementit (Fe₃C). Martensitten bliver til ferrit.
• Trin 4 (350-700°C): Cementitpartikler sfæroidiseres og bliver grovere. Betydelig genvinding af duktilitet og sejhed sker med en målbar reduktion i hårdhed.

Tempereringsovnen skal opretholde en stram temperaturkontrol gennem alle disse stadier. Moderne systemer opnår ensartethed indeni ±3°C til ±5°C på tværs af arbejdszonen, hvilket er afgørende for ensartet delydelse.

Nøglekomponenter i en tempereringsovn

At forstå designet af en tempereret ovn hjælper med at forklare, hvorfor den opnår ensartede, repeterbare metallurgiske resultater. De vigtigste komponenter arbejder sammen for at levere ensartet varme, kontrolleret atmosfære og pålidelig temperaturmåling.

Varmesystem

Temperovne bruger enten elektriske modstandsvarmeelementer eller gasfyrede brændere. Elektriske systemer - ofte ved hjælp af nichrome-, Kanthal- eller siliciumcarbidelementer - giver renere drift og mere præcis kontrol. Gasfyrede systemer giver lavere driftsomkostninger til højvolumenproduktion. Varmesystemet er dimensioneret til at imødekomme ladningens termiske belastning (typisk udtrykt i kW eller BTU/time).

Isoleret kammer

Ovnkammeret er foret med ildfaste mursten eller keramisk fiberisolering. Keramiske fibermoduler foretrækkes i stigende grad, fordi de har lavere termisk masse , hvilket betyder hurtigere opvarmningstider og lavere energiforbrug. Et godt isoleret kammer reducerer varmetabet og stabiliserer temperaturfordelingen.

Recirkulerende blæsersystem

Tvungen varmluftsrecirkulation er en af de vigtigste funktioner i en moderne tempereringsovn. Højhastighedsventilatorer cirkulerer opvarmet luft hen over arbejdsemnerne, hvilket eliminerer temperaturlagdeling. Uden recirkulation kan toppen af ​​en belastet ovn være 30-50°C varmere end bunden. Et recirkulerende ventilatorsystem bringer ensartet temperatur til inden for ±5°C eller bedre over hele belastningen.

Temperaturkontrolsystem

Termoelementer (typisk Type K eller Type N) overvåger temperaturen på flere punkter i ovnen. En PID (Proportional-Integral-Derivative) controller eller en programmerbar logisk controller (PLC) styrer varmeelementerne baseret på termoelementfeedback. Avancerede systemer inkorporerer dataloggere, der registrerer hver cyklus for sporbarhed - et krav inden for luftfart (AMS 2750) og varmebehandlingsstandarder for biler.

Atmosfære kontrolsystem

Afhængigt af anvendelseskravene kan en tempereret ovn fungere i luft, nitrogen eller en beskyttende endoterm atmosfære. Atmosfærekontrol forhindrer overfladeoxidation og afkulning under anløbning, især vigtigt for præcisionsværktøjsstålkomponenter og lejeringe.

Indlæsningssystem

Dele kan fyldes manuelt på bakker eller automatisk via transportbånd, rulleherder eller skubbesystemer. Batch-tempereringsovne håndterer individuelle belastninger, mens kontinuerlige tempereringsovne - såsom rulle-herd- eller mesh-bælte-tempereringsovne - behandler dele i en jævn strøm, velegnet til store mængder operationer som fastgørelsesanordning, fjeder eller lejeproduktion.

Typer af tempereringsovne

Tempereringsovne kommer i flere konfigurationer, der hver er egnet til forskellige produktionsvolumener, delegeometrier og proceskrav. Valg af den rigtige type påvirker direkte energieffektiviteten, gennemløbet og temperaturens ensartethed.

Blandt disse mesh bælte tempereret ovn er den mest udbredte i masseproduktionsmiljøer. En enkelt maskebåndsovnlinje kan behandle hundredvis af kilogram dele i timen, hvilket gør den til rygraden i varmebehandlingsoperationer for lejer og fastgørelseselementer på verdensplan.

Tempereringstemperatur og dens indvirkning på mekaniske egenskaber

Den mest indflydelsesrige variabel i tempereringsprocessen er temperaturen. Inden for tempereringsovnen bestemmer den valgte temperatur direkte afvejningen mellem hårdhed og sejhed. Når tempereringstemperaturen stiger, falder hårdheden og sejheden øges - men forholdet er ikke lineært og afhænger i høj grad af legeringssammensætning.

For et almindeligt mellemkulstofstål som AISI 4140, her er, hvordan hærdningstemperaturen påvirker Rockwell-hårdheden (HRC) efter oliequenching:

Et vigtigt fænomen at være opmærksom på er temperament skørhed — en reduktion i slagstyrke, der opstår, når visse legerede stål er anløbet i området 250–400°C (blåt skørhedsområde) eller langsomt afkøles gennem 375–575°C. Tempereringsovne, der bruges til legeret stål, er ofte programmeret til at undgå disse temperaturområder eller til at afkøle hurtigt gennem dem for at forhindre skørhed. Dette er grunden til, at præcis ovnprogrammering er vigtig - ikke bare at nå en måltemperatur, men at styre hastigheden og vejen for temperaturændringer.

Industrielle anvendelser af tempereringsovne

Temper ovne er til stede i stort set alle sektorer, der er afhængige af hærdede ståldele. Hærdningsprocessen er ikke valgfri for de fleste tekniske komponenter - det er et obligatorisk trin, der gør forskellen mellem en del, der yder pålideligt i drift, og en, der knækker under belastning.

Bilindustrien

Bilsektoren er blandt de største forbrugere af tempereringskapacitet på verdensplan. Gear, krumtapaksler, knastaksler, plejlstænger, akselaksler, ventilfjedre og transmissionskomponenter passerer alle gennem tempereringsovne som en del af deres produktionsrute. En moderne personbil indeholder hundredvis af varmebehandlede ståldele, og mange af dem kræver anløbning for at opnå den rette balance mellem træthedsstyrke og slagfasthed. Kontinuerlige mesh-bælte- eller roller-herd-temperovne, der kører 24 timer i døgnet, er standardudstyr i store bilfabrikker.

Fremstilling af lejer og ruller

Lejeringe og rulleelementer kræver meget præcis anløbning, typisk i størrelsesordenen 150-180°C , for at opnå målhårdheden på 58–64 HRC, samtidig med at tilbageholdt austenit elimineres og dimensionsstabilitet sikres. Selv en afvigelse på 10°C fra den specificerede tempereringstemperatur kan få hårdheden til at falde uden for tolerancen. Dette er grunden til, at lejeproducenter investerer kraftigt i ovnkvalifikation og AMS 2750 / CQI-9 kompatible tempereringsovnsystemer.

Værktøjs- og matricefremstilling

Højhastighedsstål (HSS) skæreværktøj er typisk hærdet ved 540-560°C - en proces kaldet sekundær hærdning anløbning - udført to eller tre gange for at omdanne tilbageholdt austenit og udvikle sekundære karbider, der giver rød hårdhed. Koldt værktøjsstål som D2 eller H13 varmbearbejdningsstål er hærdet ved forskellige temperaturområder for at optimere deres specifikke serviceegenskaber. Kaskebatch-tempereringsovne er det mest almindelige valg for værktøjs- og matriceforretninger på grund af deres fleksibilitet i håndtering af forskellige delstørrelser.

Luftfartskomponenter

Landingsstelskomponenter, fastgørelseselementer, strukturelle rammer og motordele kræver alle temperering under strengt kontrollerede forhold. Aerospace-tempering skal overholde AMS 2759-specifikationerne, som definerer tilladte temperaturområder, holdetider, termoelementpositioner og registreringskrav. Tempereringsovne, der bruges i rumfart, har typisk flere termoelementer, redundante kontrolsystemer og fuldautomatisk cyklusregistrering med digital sporbarhed.

Fjederfremstilling

Ventilfjedre, ophængsfjedre og industrifjedre er hærdet til ca 380-450°C for at optimere deres elasticitetsgrænse og træthedslevetid. Kontinuerlige mesh båndtempereringsovne er ideelle her, da fjedertråd eller spiralfjedre kan strømme igennem i store mængder. Korrekt temperering forbedrer træthedsstyrken ved at afslappe resterende spændinger, der indføres under oprulnings- og haglblæseprocesser.

Tempereringsovn vs. udglødningsovn vs. normaliseringsovn

Disse tre ovntyper bruges alle til varmebehandling, men de tjener fundamentalt forskellige metallurgiske formål. Forvirring af dem fører til betydelige procesfejl og skrottede dele.

• Temper ovn: Fungerer under den lavere kritiske temperatur (Ac1). Genopvarmer allerede hærdet stål for at reducere skørhed og samtidig bibeholde det meste af hårdheden. Udgangsmaterialet er martensitisk (hærdet).
• Udglødningsovn: Opvarmer stål over Ac1 eller Ac3 og afkøles derefter meget langsomt (ofte inde i ovnen). Målet er at blødgøre stålet fuldstændigt, lindre al hårdhed og forbedre bearbejdeligheden. Resultatet er en blød, ferrit-perlit eller sfæroidiseret struktur.
• Normaliseringsovn: Opvarmer stål over Ac3 og køler i stillestående luft. Formålet er at forfine kornstrukturen og afhjælpe smede- eller rullespændinger, hvilket giver en ensartet finkornet perlitstruktur med moderat styrke.

Den vigtigste skelnen er, at der altid bruges en tempereringsovn after hærdning, som et korrigerende trin. Udglødning og normalisering udføres typisk før afsluttende hærdning, som forberedende trin. Driftstemperaturområderne varierer også betydeligt: ​​anløbning forbliver under 700°C, mens udglødning og normalisering ofte arbejder over 800–950°C.

Kritiske procesparametre i tempereringsovndrift

At få den rigtige temperering kræver mere end blot at indstille en skive. Flere interagerende parametre skal styres samtidigt for at opnå det ønskede resultat konsekvent.

Temperaturensartethed

Temperaturensartethedsundersøgelser (TUS) - som krævet af AMS 2750 og lignende standarder - måler den faktiske temperaturfordeling over ovnens arbejdszone ved hjælp af flere kalibrerede termoelementer. Ovne er klassificeret i nøjagtighedsklasser baseret på deres ensartethed: Klasse 2 (±6°C) and Klasse 3 (±8°C) er almindelige for præcisionsdele, mens klasse 5 (±14°C) kan være acceptabel til mindre kritiske applikationer. Utilstrækkelig temperaturensartethed er en af ​​de førende årsager til afviste varmebehandlingspartier.

Soak Time (Holdetid)

Iblødsætningstiden beregnes ud fra snittykkelsen - en almindelig tommelfingerregel er 1 time pr. tomme (25 mm) tværsnit , med minimum 1 time. Utilstrækkelig iblødsætningstid efterlader restspændinger i kernen af ​​tykke sektioner. For lang iblødsætningstid ved temperaturer over 500°C for visse legerede ståltyper risikerer temperamentskørhed eller kornvækst. Begge ekstremer forringer ydeevnen.

Belastningstæthed og delarrangement

Overbelastning af en tempereret ovn eller stabling af dele tæt hæmmer luftstrømmen og skaber temperaturgradienter i lasten. Dele bør arrangeres for at tillade tilstrækkelig luftcirkulation. Kurve- eller bakkearmaturer bruges ofte til at opretholde adskillelse mellem dele. I kontinuerlige ovne er båndbelastningsdensiteten (kg/m²) en kritisk procesparameter.

Atmosfærens sammensætning

For dele, hvor overfladeintegritet er kritisk - såsom præcisionsgear eller lejeløb - forhindrer en neutral eller let reducerende atmosfære oxidation og afkulning under anløbning. Nitrogen eller nitrogen-methanol atmosfærer er almindeligt anvendt i atmosfære-kontrollerede tempereringsovne. Dele hærdet i fri luft ved høje temperaturer kan udvikle overfladeoxidlag, som skal fjernes ved skubblæsning eller tromling, hvilket øger omkostninger og cyklustid.

Afkølingshastighed efter temperering

For de fleste almindelige kulstofstål og lavlegerede stål har afkølingshastigheden efter anløbning minimal indvirkning på de endelige egenskaber. Men for visse legerede stål - især dem, der indeholder Mn, Cr, Ni eller P - forårsager langsom afkøling gennem 375-575 °C temperamentskørhed, et dramatisk fald i kærvsejhed. Disse stål skal være vand eller olie bratkøles efter temperering at omgå dette område hurtigt.

Energieffektivitet og moderne fremskridt inden for tempereringsovnteknologi

Energiomkostninger udgør en betydelig brøkdel af driftsudgifterne i ethvert varmebehandlingsanlæg. Moderne tempererede ovndesigns inkorporerer flere strategier til at reducere energiforbruget uden at gå på kompromis med metallurgisk ydeevne.

• Keramisk fiber isolering: Sammenlignet med traditionelle ildsten reducerer keramiske fibre varmelagringen i ovnens vægge med op til 80 %, hvilket reducerer både opvarmningsenergien og nedkølingstiden betydeligt.
• Variable Frequency Drive (VFD) ventilatorer: Recirkulerende blæsere med VFD-kontroller justerer luftstrømshastigheden baseret på faktisk temperaturafvigelse, hvilket reducerer blæsermotorens energiforbrug med 20-40 % sammenlignet med blæsere med fast hastighed.
• Genvinding af spildvarme: I gasfyrede tempereringsovne optager regenerative eller rekuperative brændere udstødningsvarmen for at forvarme forbrændingsluften, hvilket forbedrer den termiske effektivitet med 15-30 %.
• Multi-zone varmestyring: Opdeling af ovnen i uafhængigt kontrollerede opvarmningszoner muliggør præcis temperaturprofilering, hvilket sikrer, at belastningen når måltemperaturen uden overskridelse - undgå spild af energi og forhindrer overtempering.
• Industry 4.0 integration: Moderne tempereringsovne har i stigende grad SCADA-integration, OEE-overvågning (Overall Equipment Effectiveness) i realtid og forudsigelige vedligeholdelsesalgoritmer, der advarer operatører om nedbrydning af varmeelementer eller termoelementdrift, før de forårsager procesfejl.

Nogle avancerede kontinuerlige ovnsystemer opnår nu specifikt energiforbrug nedenfor 0,15 kWh pr. kg forarbejdet stål — en væsentlig forbedring i forhold til ældre designs, der forbrugte 0,25-0,35 kWh/kg.

Almindelige tempereringsfejl og hvordan tempereringsovnen forhindrer dem

Selv med en korrekt designet tempereringsovn kan procesfejl introducere defekter, der kompromitterer delens ydeevne. At forstå disse defekter og deres grundlæggende årsager hjælper operatører med at indstille og vedligeholde deres tempereringsproces korrekt.

• Utilstrækkelig temperering (undertempering): Resultatet af for lav temperatur eller for kort iblødsætningstid. Delen bevarer overdreven skørhed og resterende spænding. Forebygget ved at verificere termoelementets kalibrering og overholde minimumsgennemvædningstider.
• Overtempering: Resultatet af for høj temperatur, forlænget iblødsætningstid eller gentagne tempereringscyklusser. Hårdheden falder under specifikationen, og flydespændingen reduceres. Forebygget af nøjagtig ovnkontrol og dokumenterede cyklusregistreringer.
• Uensartet hårdhed over belastningen: Forårsaget af dårlig temperaturensartethed i tempereringsovnen. Hot spots forårsager over-tempering, kolde pletter forårsager under-tempering. Forhindret af regelmæssig TUS-test, korrekt ventilatorvedligeholdelse og korrekt belastningsarrangement.
• Overfladeoxidation (skala): Forårsaget af temperering i luft ved temperaturer over 300°C. Forhindres ved at bruge en kontrolleret atmosfære eller ved at specificere et efter-tempereret rengøringstrin.
• temperament skørhed: Forekommer i følsomt legeret stål, der er hærdet eller afkølet gennem kritiske temperaturområder. Forhindret af legeringsvalg, undgåelse af temperaturområde eller hurtig afkøling efter anløbning.
• Forvrængning: Kan forekomme, hvis delen opvarmes eller afkøles uensartet, især i tynde eller asymmetriske sektioner. Afbødes af korrekt montering, langsomme rampehastigheder og ensartet varmefordeling fra det recirkulerende blæsersystem.
